IP модуль видеокамеры низкой освещенности CMOS 1/1.8 LOW LUX
IP модуль видеокамеры низкой освещенности CMOS 1/1.8 LOW LUX
  • Файлы для скачивания
    • Артикул: BSI 2 - 1/1.8 V1.0
    Наличие: В наличии
    Вес: 70.00г
    Размеры(ДxШxВ): 42мм x 42мм x
    15000р.

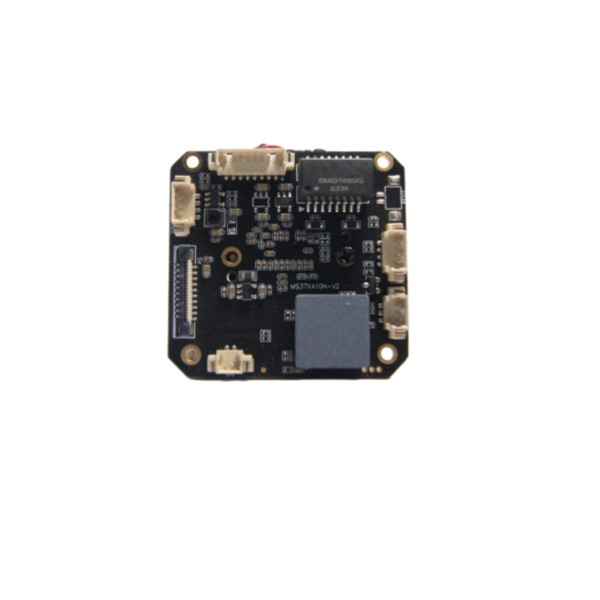

    Плата светочувствительного IP-видеомодуля — Флагманское ядро 5Мп 2.5K на крупной матрице BSI-2GEN 1/1.8"

    Starlight BSI-2GEN Leader

    Инновационный прорыв в сфере ночного мониторинга: представляем долгожданную b2b-новинку текущего года — ультрасветочувствительную плату IP-видеомодуля промышленного класса. Устройство базируется на крупноформатной КМОП-матрице 1/1.8" 5MP CMOS с прорывной оптической архитектурой обратной засветки пикселей BSI 2-го поколения (BSI-2GEN). Модуль разработан специально для захвата высокодетализированного цветного изображения в условиях экстремальной темноты, где стандартные сенсоры выдают лишь размытый цифровой шум.

    Рекордные пороги светосилы LOW LUX: благодаря увеличенной физической площади кремниевого кристалла 1/1.8", плата демонстрирует феноменальную чувствительность — всего 0.005 Lux в цветном режиме и 0.002 Lux в черно-белом (F1.2, AGC выкл). Высокое аппаратное разрешение 2.5K (2880*1664) в сочетании с мощным сигнальным сопроцессором New ISP DSP гарантирует сочную палитру, превосходный контраст и точечную детализацию лиц и номеров 24 часа в сутки.

    ШИМ-диммирование прожекторов, двусторонний аудио-интерком и порты ввода-вывода

    Умная мультиспектральная подсветка: плата оснащена CDS-контроллером и поддерживает интеллектуальное управление ИК-светодиодами, белыми LED-массивами и диодами мягкого теплого света (Warm Light). Интегрированная аппаратная поддержка широтно-импульсной модуляции (**PWM/ШИМ**) позволяет плавно регулировать яркость свечения прожекторов в зависимости от дистанции до объекта.

    Полноценный b2b-функционал сопряжения: на плате развернут богатый периферийный интерфейс, включающий 1-канальный вход под активный микрофон и усиленный силовой выход на внешний динамик (макс. мощность **3 Вт, сопротивление 4Ω**), что позволяет организовать громкую двустороннюю аудиосвязь. Схемотехника модуля предлагает аппаратные линии управления отсекающим ИК-фильтром (IR-CUT), кнопку аппаратного сброса (Reset), входы и выходы сигнала тревоги (Alarm I/O) и резервные порты под кастомные задачи. Опционально поддерживается установка моторизованных вариофокальных трансфокаторных объективов с поддержкой **автофокуса (Motorized ZOOM & AF)**.

    Технические характеристики платы 5MP BSI

    Тип и архитектура сенсора 1/1.8" КМОП (CMOS) 5 Мегапикселей, технология BSI-2GEN
    Светочувствительность (Low Lux) Цвет: 0.005 Lux | Ч/Б: 0.002 Lux @ F1.2 (Starlight)
    Динамический диапазон и С/Ш Аппаратный DWDR ≈ 80 дБ | Соотношение Сигнал/Шум ≥ 50 дБ
    Разрешение основного потока 2.5K 2880*1664 | 2560*1440 | 1080P @ 1–30 кадр/сек
    Разрешение дополнительного субпотока 704*576 | 800*448 | 640*480 | 640*360 @ 1–30 fps
    Аудио-интерком (Звук) 1ch Вход MIC | 1ch Выход SPK под мощный динамик (3 Вт, 4Ω)
    Компрессия и кодирование Высокоэффективные кодеки H.265 / H.264 (128 Кбит/с–8192 Кбит/с)
    Опции трансфокатора Поддержка моторизованного ZOOM и автофокусировки (AF)


    Демонстрация ночного зрения в цвете



    Техническая спецификация IP-видеомодуля 5 Мп 1/1.8" STARLIGHT

    Аппаратный / программный узел Технические параметры спецификации
    1. Оптический сенсор и параметры видеопотока
    Процессор и матрица Сопроцессор New ISP 2.5K DSP | Крупноформатный сенсор 1/1.8" 5MP CMOS Low Lux
    Светочувствительность и С/Ш Цвет: 0.005 Lux @ F1.2 | Ч/Б: 0.002 Lux @ F1.2 | Соотношение Сигнал/Шум ≥ 50 дБ (AGC Выкл)
    Динамический диапазон WDR Аппаратный цифровой WDR (DWDR) > 80 дБ
    Основной поток (Main Stream) 2880*1664 (2.5K), 2560*1440, 2304*1296, 1920*1080, 1280*720 @ 1–30 к/с (fps)
    Вторичный поток (Sub Stream) 704*576, 800*448, 640*480, 640*360, 352*288 @ 1–30 к/с (fps)
    Сжатие и OSD титры Кодеки H.265 / H.264 | Битрейт 128 Кбит/с – 8192 Кбит/с | Наложение имени, даты, времени и разрешения
    2. Периферия, аудиоинтерфейсы и функции ввода-вывода
    Интерком и аудио порты 1-канальный вход под микрофон (MIC) | 1-канальный силовой выход на динамик (макс. 3 Вт, 4Ом)
    Контроллер подсветки CDS датчик | Управление ИК-диодами, белым LED и теплым светом Warm Light (поддержка ШИМ/PWM)
    Физические порты (I/O) Управление IR-CUT, 1-канальная кнопка сброса (Reset), Вход тревоги (Alarm In), Выход тревоги (Alarm Out), зарезервированные ОЕМ-порты
    Поддержка трансфокаторов Интегрированная поддержка моторизованных ZOOM-объективов с автофокусом (AF) под заказ
    3. Сетевые протоколы, тревоги и системная совместимость
    Логика и методы записи Сбор данных: видеопоток и стоп-кадры | Режимы сохранения: циклическая цикличная запись, запись по тревоге детектора
    Передача тревожных логов Трансляция в веб-браузер, b2b-программу центрального управления (CMS) и замыкание аппаратного IO-выхода
    Протоколы интеграции и софт Полная совместимость со спецификацией ONVIF | Нативный веб-сервер: поддержка Internet Explorer 6.0 и выше
    Мобильный удаленный доступ Интегрированная P2P-облачная технология для клиентских приложений под iOS и Android
    4. Питание, массогабаритные параметры и среда
    Параметры электропитания Напряжение: DC12V | Ток потребления: 120 мА | Энергопотребление ядра: всего 1.5 Вт
    Условия эксплуатации Температура стабильной работы: -20℃ ~ +60℃ | Допустимая влажность воздуха: 0% ~ 90% (без конденсата)
    Физические размеры и вес Габариты платы: 42 * 40 * 10 мм | Крепежное посадочное место: стандарт 38 * 38 мм | Чистый вес: 17 грамм
