Артикул: IMX 577 USB HDMI
Наличие: В наличии
Вес: 70.00г
Размеры(ДxШxВ): 38мм x 38мм x

28000р.

Кол-во

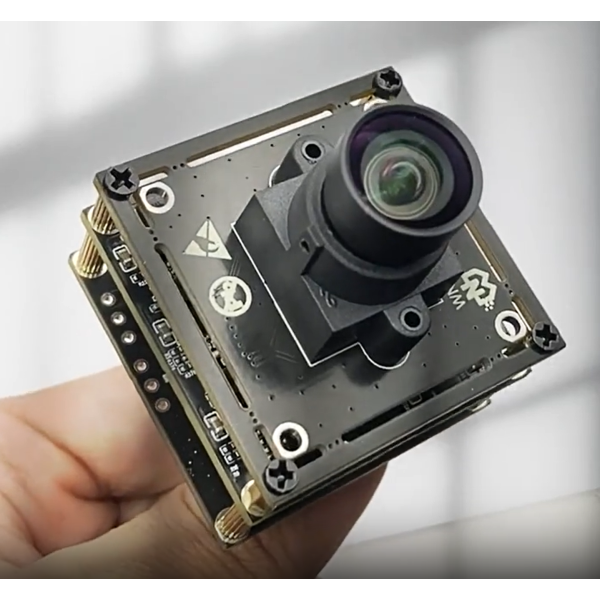

Мульти интерфейсный Видеомодуль 12.3 Мп USB 3.0 + 4K-HDMI

Высокотехнологичный двухплатный комплекс (материнская плата IMX 577 + плата расширения). Спроектирован для синхронного захвата, кодирования H.264 и трансляции Ultra HD изображения в промышленных и медицинских экосистемах.

Интерфейс 2-в-1: USB 3.0 + HDMI

Разрешение 4K UHD (4000×3000)

Сенсор Sony IMX 577 (1/2.3")

Аппаратный кодек H.264

Инновационная архитектура двойного вывода видео

Уникальность решения заключается в интеграции высокоскоростной шины USB 3.0 и прямого цифрового порта 4K-HDMI. Это открывает перспективные возможности децентрализованного распределения видеосигнала.

Прямой вывод без ПК via HDMI: трансляция Ultra HD изображения напрямую на мониторы, медицинские панели или проекторы с нулевой задержкой.
Высокоскоростной захват via USB 3.0: передача плотных массивов несжатых данных на ПК или серверные платформы для мгновенной обработки алгоритмами ИИ.
Двухплатная OEM-конструкция: модульная связка основной платы и платы расширения сохраняет стандартный компактный габарит 38×38 мм для легкой интеграции.

Премиальная оптика и разрешение 12.3 Мегапикселя

Камера построена на базе технологичной КМОП-матрицы Sony IMX 577 оптического формата 1/2.3". Физический размер пикселя 1,55 мкм гарантирует эталонную точность захвата светового потока.

Максимальное разрешение 4000×3000: бескомпромиссная детализация кадра, критически важная для замеров, детекции микродефектов и систем распознавания.
Аппаратное сжатие H.264 / 265: встроенный кодировщик снижает нагрузку на сеть и процессоры принимающих устройств, транслируя плавный поток в форматах MJPEG, YUV2 и H.264.
Гибкая кастомизация: узел крепления объектива поставляется опционально под конкретные ТЗ заказчика (поддержка индустриальных стандартов оптики).

Мульти платформенный контроль и тонкая калибровка

Плата имеет глубокую программную интеграцию и готова к работе в составе специализированных программно-аппаратных комплексов машинного зрения.

Широчайшая поддержка операционных систем: гарантированная совместимость с Windows, Linux, Android, Mac OS и специализированной встроенной средой WinCE.
Сквозное управление параметрами: ручная и автоматическая калибровка яркости, контрастности, резкости, гаммы, оттенка, насыщенности, экспозиции, баланса белого и компенсации встречной подсветки.

Сводная таблица характеристик мультиинтерфейсного модуля

Аппаратный параметр	Описание / Спецификация
Архитектура модуля	Видео материнская плата IMX 577 + плата расширения портов
Датчик изображения	1/2.3" дюймовый CMOS Sony IMX 577
Максимальное разрешение	12.3 Мегапикселя (4000 × 3000 пикселей) [UHD 4K]
Размер физического пикселя	1,55 мкм × 1,55 мкм
Частота кадров (Фреймрейт)	До 30 кадров в секунду при максимальном разрешении (30fps)
Цифровые интерфейсы вывода	Высокоскоростной USB 3.0 + прямой видеовыход 4K-HDMI (Интерфейс 2-в-1)
Форматы компрессии потока	MJPEG / YUV2 / H.264 H265 (аппаратное кодирование)
Крепление объектива	Поставляется опционально по индивидуальному требованию заказчика
Габаритные размеры платы	Индустриальный форм-фактор: 38 мм × 38 мм
Совместимые ОС	Windows, Android, Linux, Mac OS, WinCE (встроенные системы)
Управляемые параметры	Яркость / Контрастность / Насыщенность цвета Оттенок / Резкость / Гамма-коррекция Баланс белого / Контрастность подсветки / Экспозиция

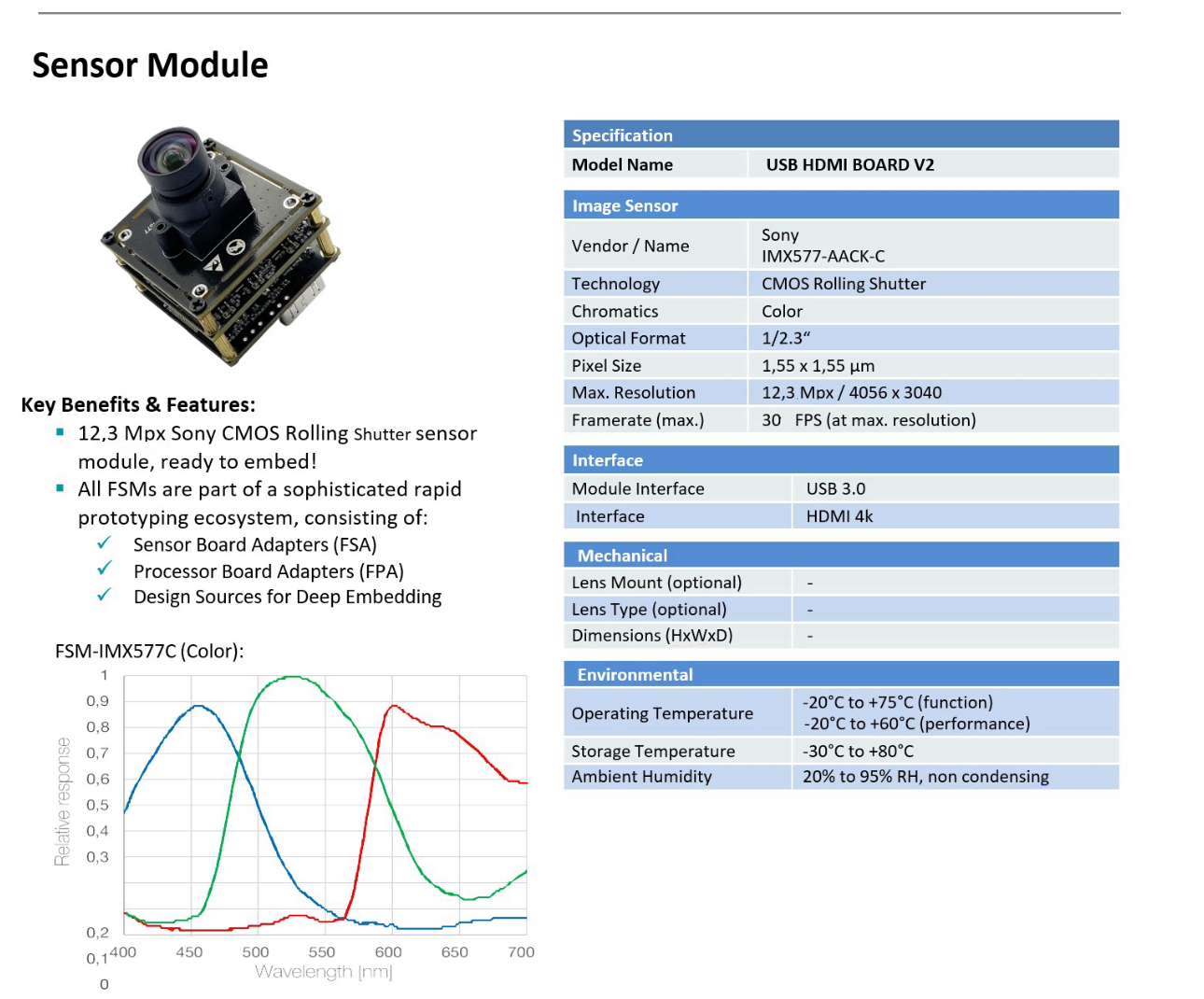

▲ Схема расположения цифровых разъемов USB 3.0 и 4K-HDMI на двухплатном OEM-модуле 38×38 мм

Полная аппаратная спецификация комбо-модуля IMX 577 V_2

№	Аппаратный параметр	Описание / Спецификация
1	Модификация оборудования	USB + HDMI V_2 IMX 577 (Двухплатный OEM-комплекс)
2	Датчик изображения	1/2.3" дюймовый высокоинтегрированный КМОП Sony IMX 577
3	Тип электронного затвора	Электронный рулонный затвор (Rolling Shutter)
4	Тип фокусировки	Вручную (Manual Focus) — прецизионная подстройка под задачу
5	Форматы сжатия видеопотока	Аппаратный кодек H.264 / Вывод в MJPEG / Вывод в YUY2
6	Разрешение и частота кадров	• 4000 × 3000 (12.3 Мп): MJPEG @ 10 кадров/сек • 3840 × 2160 (4K UHD): MJPEG @ 30 кадров/сек • 1920 × 1080 (Full HD): MJPEG @ 30 кадров/сек
7	Цифровые интерфейсы вывода	Двойной интерфейс 2-в-1: высокоскоростной USB 3.0 + прямой порт HDMI 4K
8	Минимальное освещение	Цветной режим: 0,1 люкс (высокая светочувствительность сенсора)
9	Параметры и диафрагма оптики	Тип объектива и раскрытие диафрагмы подбираются индивидуально по требованию заказчика
10	Параметры питания	Постоянный ток с вольтажом DC 5V (питание от шины интерфейса)
11	Конфигурация ИК-фильтра	Поставляется по требованию. По умолчанию установлен ИК-фильтр на 650 нм. Доступны настраиваемые параметры на 850 нм или 940 нм.
12	Встроенная ИК-подсветка	По умолчанию недоступна (конструкция платы), возможна адаптация и интеграция по запросу
13	Класс USB-видео (UVC)	Полная интеграция без установки сторонних драйверов (UVC стандарт)
14	Поддержка шины OTG	Аппаратно поддерживается (для прямой коммутации с мобильными процессорами)
15	Автоматизация кадра	Автоматическая экспозиция AEC (поддерживается) / Автоматический баланс белого AEB (поддерживается)
16	Габаритные размеры модуля	Компактный OEM-габарит: 38 мм × 38 мм
17	Температурный диапазон	Промышленная устойчивость: от -20 °С до +70 °С окружающей среды
18	Поддерживаемые ОС	Полная совместимость: Windows, Linux, Mac OS, Android
19	Регулируемые параметры ПО	Яркость / Контрастность / Насыщенность цвета Разрешение потока / Гамма-коррекция / Баланс белого (ББ)

Часто задаваемые вопросы (FAQ) — Мультиинтерфейс USB+HDMI IMX 577 V_2

В каких режимах разрешения плата выдает стабильные 30 кадров в секунду?

Частота 30 FPS поддерживается в формате MJPEG для стандартов 4K UHD (3840х2160) и Full HD (1920х1080), что гарантирует плавную трансляцию видеопотока высокой четкости в реальном времени. В максимальном физическом разрешении матрицы 12.3 Мп (4000x3000) скорость вывода данных в кодеке MJPEG составляет 10 кадров в секунду (10fps).

Какой ИК-фильтр установлен на модуле и чем отличаются кастомные варианты на 850 или 940 нм?

По умолчанию на плате установлен стандартный фильтр с отсечкой на 650 нм. Он предназначен для дневной съемки и обеспечивает правильный баланс RGB без искажения цветов. Если ваш проект требует работы с инфракрасной подсветкой, по индивидуальному запросу параметры могут быть изменены на 850 нм (для стандартных ИК-прожекторов со слабым красным свечением светодиодов) или 940 нм (для абсолютно невидимой подсветки «невидимки»).

Как подается электропитание на плату, если используется только HDMI-выход?

Плата видеомодуля имеет строгое номинальное напряжение питания DC 5V. При подключении камеры к ПК по интерфейсу USB 3.0 питание автоматически поступает от общей шины. Если модуль работает автономно и транслирует картинку напрямую на монитор через разъем HDMI 4K, питание на плату необходимо подать от любого стабилизированного внешнего блока питания или адаптера 5V через предусмотренный сервисный USB-порт платы.

Каковы особенности ручной фокусировки и подбора объективов для этой модификации V_2?

Плата относится к OEM-классу и снабжена электронным рулонным затвором (Rolling Shutter) с ручным типом калибровки фокусного расстояния (Manual Focus). По умолчанию встроенная ИК-подсветка на модуле отсутствует, но за счет универсального посадочного места, параметры самого объектива и раскрытия диафрагмы могут быть гибко сконфигурированы под любые оптические требования вашего ТЗ.
