Артикул: USB HDMI IMX 577
Наличие: В наличии
Вес: 100.00г
Размеры(ДxШxВ): 38мм x 38мм x

28000р.

В избранное В сравнение

Кол-во

Описание

Premium Industrial Component / UHD Vision

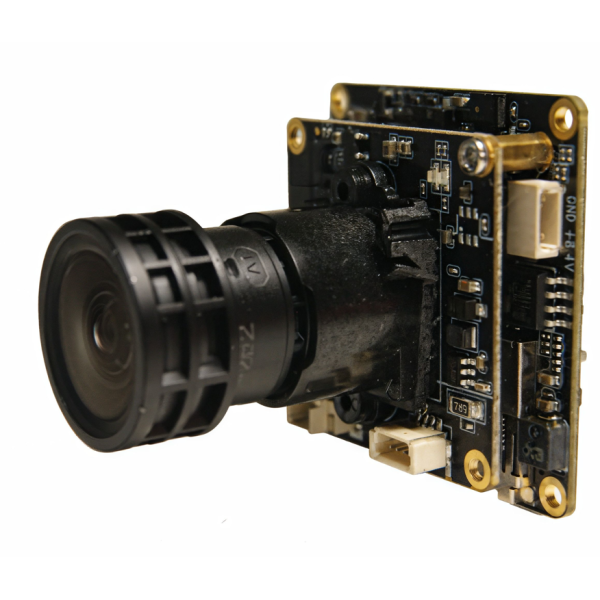

Промышленный видеомодуль Ultra-HD 4K Sony Exmor IMX577

Профессиональное бес корпусной решение экспертного класса, спроектированное для бескомпромиссного захвата, высокоскоростной трансляции и прецизионного анализа изображений. Сердцем модуля является передовая 12-мегапиксельная матрица Sony, работающая в синергии с интеллектуальной материнской платой и уникальным гибридным интерфейсом вывода данных. Данная платформа разработана для жестких условий эксплуатации в интеллектуальных индустриальных комплексах.

Технологическая архитектура и оптическое превосходство

Видеомодуль построен на базе светочувствительного сенсора 1/2.3" SONY Exmor IMX577 с обратной засветкой (BSI). Оптимальный физический размер пикселя 1.55 x 1.55 мкм в сочетании с усовершенствованными микролинзами обеспечивает выдающееся соотношение сигнал/шум. Матрица захватывает максимальный квантовый объем света, что позволяет формировать безупречно контрастное, детализированное и лишенное цифровых артефактов изображение даже при работе на линиях с дефицитом освещения или при резкой смене внешних условий.

Максимальное аппаратное разрешение составляет 12 Мп (4000 x 3000 пикселей), гарантируя безукоризненную четкость мелких объектов, серийных номеров, микротрещин и штрих-кодов. Посадочное место под крепление объектива спроектировано в модульном исполнении (поставляется опционально). Это позволяет гибко интегрировать как миниатюрную оптику M12, так и тяжелые прецизионные длиннофокусные объективы стандартов C-mount или CS-mount под конкретные фокусные расстояния вашего проекта.

Конструктивное исполнение платы представляет собой двухслойную архитектуру размером 38x38 мм. Инженеры заложили колоссальный потенциал для модернизации: к основной видеоматеринской плате IMX577 через специализированный межплатный разъем можно подключить **дополнительную IP-плату расширения**. Это открывает доступ к глубокому апгрейду устройства: автономной записи потока на встроенную SD-карту памяти, интеграции сетевых протоколов передачи данных и удаленному обновлению микропрограммного обеспечения (ПО) без демонтажа камеры.

Гибридный интерфейс 2-в-1 и скоростные потоки

Уникальное преимущество данной модели — интеграция инновационной платы расширения с **комбинированным интерфейсом вывода (USB 3.0 + 4K-HDMI)**. Устройство способно работать в режиме параллельной трансляции. Это означает, что вы можете одновременно направлять высокоскоростной поток данных по шине USB 3.0 в центральный вычислительный узел (для нейросетевого анализа) и транслировать чистый цифровой сигнал сверхвысокой четкости через 4K-HDMI на локальный инспекционный монитор оператора. Видеопоток по HDMI идет напрямую с процессора обработки изображений, гарантируя полное отсутствие задержек (Zero Latency), что критически важно для хирургических ассистентов или операторов конвейерных линий.

Модуль подстраивается под динамику любых процессов благодаря гибкой частоте кадров. В режиме ультравысокого разрешения **UHD 4K камера выдает честные 30 FPS**, обеспечивая плавность видеозаписи. Для фиксации сверхбыстрых перемещений доступен режим **Full-HD (1080P) со скоростью 60 FPS**, полностью исключающий размытие движущихся объектов (Motion Blur). Для задач статической телеметрии и высокоточного сканирования предусмотрен режим **12 Мп при 10 FPS**.

Гибкость интеграции обусловлена нативной поддержкой стандартов сжатия **MJPEG, YUV2 и кодека H.264**. Аппаратное кодирование внутри самого видеомодуля радикально снижает нагрузку на центральный процессор (CPU) принимающей станции, освобождая ресурсы для алгоритмов ИИ. Камера является полностью кроссплатформенной и работает по стандарту UVC (Plug-and-Play) в операционных системах **Windows, Linux, Android, Mac OS и Windows CE**, не требуя установки сторонних драйверов.

Расширенная спецификация и инструментарий контроля

Инструменты тонкой настройки

Встроенный цифровой сигнальный процессор (DSP) предоставляет полный удаленный контроль над качеством картинки. Через программный интерфейс (SDK/API) доступны для динамического изменения: Яркость, Контрастность, Насыщенность, Точный оттенок (Hue), Резкость контуров, Гамма-коррекция, а также тонкие параметры автоматического или ручного Баланса белого (AWB), компенсации встречной и фоновой засветки (BLC) и ручной настройки времени экспозиции (Shutter Speed).

Промышленная совместимость

Модуль полностью адаптирован под жесткие стандарты автоматизации. Он идеален для построения систем машинного компьютерного зрения (Computer Vision), дефектоскопии на сборочных конвейерах, сортировочных роботов, сканеров высокого разрешения, систем распознавания автомобильных номеров (ANPR) и лиц, медицинских эндоскопов, микроскопов, а также комплексов интеллектуального контроля параметров технологических процессов в реальном времени.

Бескомпромиссная надежность для долгосрочных интеграций

Видео модуль камеры интерфейс USB 3.0 HDMI CMOS SONY IMX 577

Оптический формат: сенсора 1/2.3"

Размер пикселя: 1,55 x 1,55 мкм

Макс. Разрешение: 12 Mp / 4000 x 3000 пикселей

Частота кадров (макс.): 4K 30 кадров / Full-HD 60 кадров / 12 Мп 10 кадров в секунду

Крепление объектива: (опционально)

Запись на встроенную SD карту требуется дополнительная IP плата расширение, обновление ПО

Формат вывода: MJPEG,YUV2,H264

Интерфейс: USB 3.0, 4K-HDMI

Яркость, контрастность, Насыщенность, Оттенок, Резкость, Гамма,

Управляемые параметры: Баланс белого, Контрастность подсветки, экспозиция

Поддерживаемые ОС: Windows, Android, Linux, Wince, Mac OS

Размер модуля: 38*38 мм

Особенности:

Видео материнская плата IMX 577 в сочетании с платой расширения — модулем камеры, оснащенной интерфейсом 2 в 1 (USB + HDMI), представляет собой передовое решение для захвата и обработки изображений высокой четкости UHD 4K. Вывод осуществляется через USB 3.0 и 4K-HDMI.

Высокая производительность и гибкость этого устройства делают его идеальным для широкого спектра промышленных приложений, что значительно упрощает его внедрение.

Если вы ищете высокотехнологичный видеомодуль, настоятельно рекомендуем обратить внимание на это решение. Оно открывает широкие перспективы для применения в составе систем машинного компьютерного зрения, обеспечивая эффективный захват и обработку изображений в различных отраслях.

Проект	Описание параметра	проект	Описание параметра
Главный управляющий чип (DSP)	iCatch Vi57M	Модель объектива	Y709A объектив
Датчик изображения	SONY IMX 577 (12 Мп)	Тип датчика rolling	CMOS
Датчик порт		Напряжение батареи	7,4В Высоковольтная литиевая батарея высокого напряжения
Эффективные пиксели	12 Мп	Размер поверхности изображения	1/2.3"
Тип хранилища SD карта	Внешний TF Карта, поддержка 8 Г ~ 512 г класса 10 и выше Вышеуказанную карту рекомендуется использовать U3	Тип-C порт	USB 5V Type-C;Подключен к компьютеру в режиме U диска; подключен к компьютеру в режиме PCCAM (камеры)
Размер пикселя	1,55*1,55 мкм	EIS защита от встряхивания	Поддержка, которая будет добавлена позже
Рабочая температура	-10-+60 °C	Температура хранения	-20-+80 °C
Влажность	20%-80%	Размер печатной платы	38*38 мм
Интерфейс расширения	Wi-Fi опционально по требованию, экран дисплея, последовательный порт Uart * 3, источник питания постоянного тока, пятипозиционная кнопка АЦП, ШИМ и т.д..
Разрешение видео	4K при 24/25/30 кадрах в секунду 2.7K@24/25/30/60 кадров в секунду 1080P при 24/25/30/60/ в секунду 720P при 24/25/30/60/fps
Разрешение камеры	20 М (5200x3900) (интерполяция) опционально по требованию 13 М (4160x3120) (интерполяция) опционально по требованию 12 М (4000x3000) 10 М (3648x2736) 8 М (3264x2448) 5 М (2592x1944) 3 М (2048x1536) 2 М (1920х1080)
Фокусное расстояние	3,5152 мм	Общая Длина TTL объектива	11,7 мм
Диафрагма (F/NO.)	2.4815	диагональ ПОЛЕ ОБЗОРА(D)	130°
ПОЛЕ ОБЗОРА(H)	99.53°	вертикаль ПОЛЕ ОБЗОРА (V)	73.74°
