Мост-адаптер AHD to MIPI CSI-2 1080p
Артикул: AD-30-TVI
Наличие: В наличии
9800р.

Мост-адаптер AHD to MIPI CSI-2 1080p (30 FPS, оцифровка видео, задержка ZERO)

Профессиональный промышленный OEM-компонент, разработанный специально для систем автоматизации, робототехники (AGV/AMR) и бортовых ИИ-вычислителей. Модуль решает главную проблему интерфейса MIPI CSI-2 — жесткое ограничение длины шлейфа до 15–20 см. Плата-мост позволяет поменять стандарт линий связи на помехозащищенный аналоговый HD (AHD), вынести камеру на расстояние до 50–100 метров по тонкому коаксиальному кабелю и оцифровать поток на стороне процессора с задержкой, стремящейся к абсолютному нулю.

Ключевые преимущества модели:

  • Нулевая задержка (Latency ZERO): Аппаратная оцифровка видеосигнала высокой четкости Full HD занимает менее 1–2 миллисекунд. Поток передается «вживую» без предварительного сжатия в тяжелые кодеки (H.264/MJPEG), что критично для систем автопилота и мгновенной реакции ИИ.
  • Обход ограничений MIPI CSI-2: Больше никаких коротких шлейфов. Выносите оптические датчики и камеры на любые дистанции, прокладывая линии через кабелеукладчики рядом с силовыми кабелями.
  • Мультиформатный декодер: Чип адаптера автоматически распознает входной формат сигнала (AHD / TVI / CVI) и работает в режимах Full HD 1080p (25/30 fps) и HD 720p (до 60 fps).
  • Универсальный интерфейс 30-pin FPC: Вывод высокоскоростного цифрового потока 4-lane MIPI CSI-2 осуществляется через стандартный разъем с шагом 0.5 мм, обеспечивая полную совместимость с платформами NVIDIA Jetson, Raspberry Pi и Rockchip.

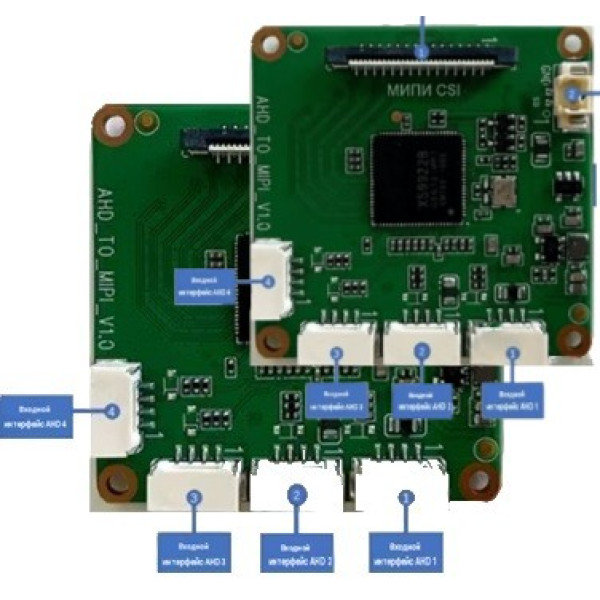

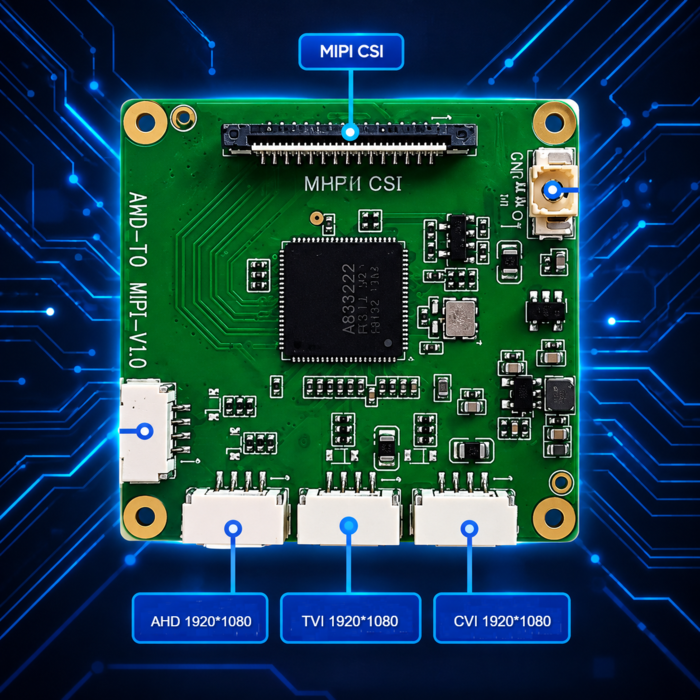

Рисунок 1. Промышленная плата-мост AHD to MIPI CSI-2 (30-pin FPC) для систем машинного зрения реального времени

Характеристики и спецификация

Параметр спецификации Значение модуля
Входной видеосигнал AHD / TVI / CVI (Автоопределение формата)
Выходной интерфейс 30-pin FPC разъем (шаг 0.5 мм), 4-lane MIPI CSI-2
Поддерживаемое разрешение Full HD 1080p (1920x1080 @ 30fps) / HD 720p (до 60fps)
Аппаратная задержка (Latency) Менее 1–2 миллисекунд (Задержка ZERO)
Логические уровни управления Строго 1.8V (LVCMOS) — требуется конвертер для 3.3V/5V
Адрес на шине I2C Фиксированный адрес 0x31
Совместимые платформы NVIDIA Jetson (Nano/Orin), Raspberry Pi 5, Linux (драйвер V4L2)

Области применения и готовые сценарии:

Машинное зрение (Machine Vision) и AGV/AMR: Вынос оптических узлов и компактных камер на подвижные элементы, колесные базы роботов-погрузчиков и руки-манипуляторы без риска потери и затухания цифрового сигнала.

Круговой обзор (Системы 360°): Идеальное аппаратное решение для свода нескольких внешних аналоговых HD-камер по периметру роботизированной спецтехники к одному центральному бортовому вычислителю Jetson.

БПЛА и Беспилотный транспорт: Мгновенная передача «живого» видеопотока высокой четкости на вычислительный контроллер. Благодаря задержке ZERO нейросеть (например, YOLO) анализирует физическую реальность без опасных цифровых лагов, свойственных IP/Ethernet-системам.

⚠️ Важная техническая информация для инженеров-разработчиков: 1. Модуль является сложным OEM-компонентом. Для старта видеопотока под ОС Linux потребуется интегрировать драйвер подсистемы V4L2 и прописать конфигурацию портов в дереве устройств (Device Tree / DTS). 2. Все линии управления (I2C, RESET, PWDN) работают строго на уровне 1.8V. Прямая подача 3.3V или 5V со стандартных GPIO микроконтроллеров мгновенно выведет микросхему из строя. 3. Соблюдайте очередность подачи питания (Power Sequence): цифровое ядро 1.2V должно инициализироваться раньше или одновременно с шинами 1.8V и 3.3V для исключения эффекта защелкивания чипа.

Комплект поставки:

  1. Промышленный OEM модуль моста-адаптера AHD-MIPI — 1 шт.
  2. Интерфейсный гибкий шлейф FPC 30-pin (шаг 0.5 мм) — 1 шт.
  3. Техническая документация и схема распиновки контактов (доступно для скачивания).
Теги: ahd to mipi csi-2, конвертер ahd mipi, мост ahd mipi 30 pin, распиновка AHD to MIPI, mipi csi-2
