CMOS Sony IMX515 описание характеристики
Автор: Видеокомлект Дата: 06.01.2025 Просмотров: 552 Комментарии: 0
Описание, характеристики и светочувствительность CMOS-сенсора Sony IMX515 в версии 1.0 (IMX515-AAQN)
[Информация о продукте]
Модификация IMX515-AAQN представляет собой специализированный твердотельный датчик изображения CMOS с диагональю 6,43 мм (оптический формат типа 1/2.8"), оснащенный массивом квадратных физических пикселей для применения в цветных телевизионных камерах высокого разрешения.
По результатам официальных заводских испытаний корпорации Sony, количественный индекс минимальной светочувствительности матрицы составляет SNR1s = 0,76 lux.
Полное инженерное описание чипа:
IMX515-AAQN — это КМОП-матрица с активными пикселями твердотельного типа и физической сеткой квадратного массива, формирующей честное Ultra HD разрешение в 8,46 миллиона эффективных пикселей (4K UHD). Кристалл спроектирован с учетом жестких требований к энергоэффективности и функционирует от тройного независимого источника питания:
- Аналоговая цепь: 2,9 В
- Цифровая логика: 1,1 В
- Системный интерфейс: 1,8 В
Разделение контуров питания позволило добиться экстремально низкого энергопотребления микросхемы. Высокая светочувствительность, ультранизкий уровень темнового тока (минимальные тепловые шумы) и полное отсутствие вертикального размытия или смазывания кадра достигаются за счет интеграции мозаичных фильтров основных цветов (RGB Bayer).
Функционал затвора и сферы применения:
Микросхема оснащена электронным затвором с прецизионным регулируемым временем интегрирования (накопления) заряда на подложке пикселя. Благодаря сбалансированным техническим характеристикам сенсор официально рекомендован производителем для интеграции в следующие типы оборудования:
- Профессиональные сетевые и гибридные камеры видеонаблюдения (Surveillance)
- Системы фабричной автоматизации и машинного зрения (FA — Factory Automation)
- Специализированные научные и промышленные камеры (Industrial Cameras)
Конструктивные особенности и поддерживаемые режимы
Синхронизация, тактовое управление и интерфейсы: Матрица оснащена КМОП-архитектурой активных точек (Active Pixel) и содержит интегрированную на кристалле схему регулировки времени (тайм-генератор), драйверы горизонтальной/вертикальной развертки (H/V), а также шину цепи последовательной связи. Для сопряжения с внешними процессорами чип поддерживает гибкие входные опорные частоты: 24 МГц / 27 МГц / 37,125 МГц / 72 МГц / 74,25 МГц. Передача цифрового потока осуществляется через высокоскоростной последовательный интерфейс MIPI CSI-2 (доступны конфигурации физических линий в 2 или 4 полосы) с возможностью вывода RAW-данных в форматах RAW10 / RAW12.

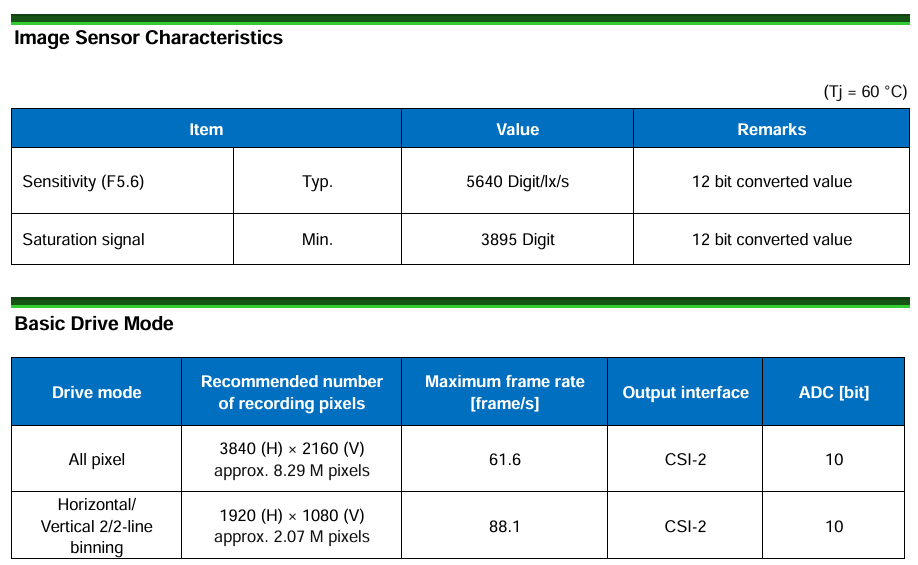

| Функциональный узел | Спецификации и поддерживаемые режимы Sony IMX515-AAQN |
|---|---|
| Эффективное разрешение | Рекомендуемое количество записываемых пикселей: 3840 (Г) × 2160 (В) — примерно 8,29 млн точек (честный стандарт 4K Ultra HD). |
| Режимы аппаратного считывания |
• Режим сканирования всех пикселей (All-pixel scan mode). • Режим горизонтального/вертикального 2/2-строчного биннинга (аппаратное объединение строк для повышения светочувствительности). • Режим кадрирования и обрезки окна (Window cropping mode). • Нормальный и инвертированный (зеркальный/перевернутый) режимы считывания кадра по горизонтали и вертикали. |
| Скорость работы (Frame Rate) |
Максимальная частота кадров в режиме сканирования всех пикселей составляет: • При разрядности 12 бит: 52,2 кадра в секунду (fps). • При разрядности 10 бит: 61,6 кадра в секунду (fps). |
| Функции динамического диапазона |
• Аппаратная многократная экспозиция кадра (Multi-exposure HDR). • Функция цифрового перекрытия экспозиций Digital Overlap HDR (DOL-HDR). |
| Управление затвором | Электронный затвор с переменной скоростью и сверхточной дискретностью настройки, равной единице разрешения 1H (одна строка). Поддерживает междатчиковую синхронизацию работы сенсоров. |
| Коэффициент усиления (CDS / PGA) |
Широкий диапазон плавной регулировки со сверхмалым шагом калибровки в 0,3 дБ: • От 0 дБ до 30 дБ: чистое аналоговое усиление сигнала. • От 30,3 дБ до 72 дБ: фиксированное аналоговое усиление 30 дБ + регулируемое цифровое усиление от 0,3 дБ до 42 дБ. |
Официальное правовое и техническое определение STARVIS
* STARVIS является зарегистрированной торговой маркой или товарным знаком Sony Group Corporation либо её дочерних филиалов. STARVIS — это передовая пиксельная технология с обратной засветкой (BI — Backside Illumination), применяемая в КМОП-датчиках изображения для профессиональных камер безопасности.
Фирменный стандарт чувствительности STARVIS подразумевает генерацию сигнала уровнем 2000 мВ и более на 1 мкм² площади подложки. Данный показатель измеряется на цветных продуктах при съёмке эталонного источника света с яркостью 706 кд/м² (оптика F5.6 в эквиваленте накопления заряда за 1 секунду) и гарантирует эталонное качество видеоряда как в видимом спектре, так и в ближнем инфракрасном диапазоне (NIR).
Внутренняя структура кристалла и геометрия пиксельной матрицы
| Конструктивный параметр матрицы | Официальные спецификации и физические размеры |
|---|---|
| Тип датчика изображения | Твердотельный КМОП-сенсор (CMOS Image Sensor). |
| Оптический формат (Диагональ) | Физическая диагональ матрицы: 6,43 мм (тип 1/2.8 дюйма). |
| Общее количество пикселей (Total) | 3864 (Г) × 2228 (В) — примерно 8,60 млн пикселей. |
| Количество эффективных пикселей | 3864 (Г) × 2192 (В) — примерно 8,46 млн пикселей. |
| Количество активных пикселей (Active) | 3864 (Г) × 2176 (В) — примерно 8,40 млн пикселей. |
| Рекомендуемое разрешение записи | 3840 (Г) × 2160 (В) — примерно 8,29 млн пикселей (Ultra HD 4K). |
| Размер элементарной ячейки (Pixel size) | Высокоплотный ультракомпактный пиксель: 1,45 мкм (Г) × 1,45 мкм (В). |
| Зона оптического черного (Optical black) |
• Вертикальное (V) направление: 36 пикселей спереди (Front), 0 пикселей сзади (Rear). • Горизонтальное (H) direction: 0 пикселей спереди, 0 пикселей сзади. |
| Фиктивные зоны (Dummy pixels) |
• Вертикальное (V) направление: 1 пиксель спереди, 1 пиксель сзади. • Горизонтальное (H) направление: 0 пикселей спереди, 0 пикселей сзади. |
| Тип исполнения корпуса / Пакет | Высокоинтегрированная подложка промышленного класса 65-контактный BGA. |
