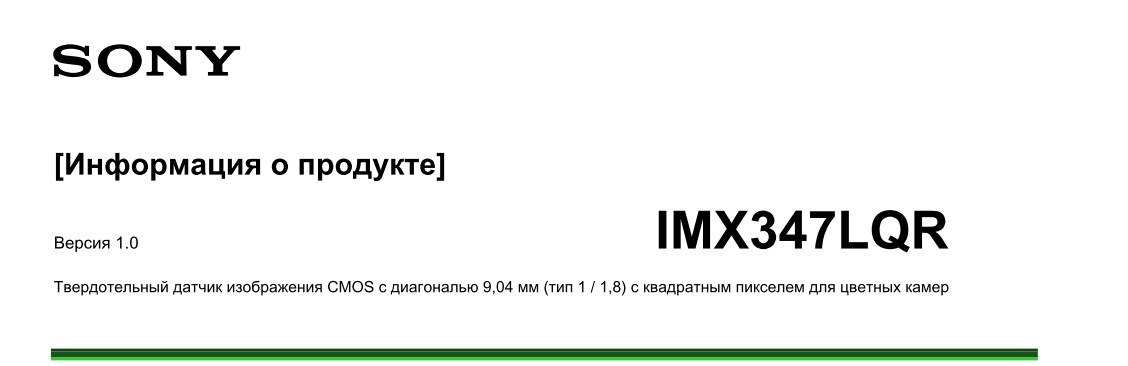

Информация о продукте CMOS Sony Версия 1.0 IMX347LQR обзор сравнение

Автор: Видеокомплект Дата: 26.12.2024 Просмотров: 387 Комментарии: 0

В этом обзоре: [Информация о продукте] Версия 1.0 IMX347LQR

CMOS Sony разработан целенаправленно для приложений безопасности и камер наблюдения

IMX347LQR — это твердотельный датчик изображения CMOS с диагональю 9,04 мм (тип 1/1.8) и квадратным пикселем, предназначенный для цветных камер.

Описание и сравнение светочувствительности

IMX347LQR представляет собой твердотельный датчик изображения CMOS с диагональю 9,04 мм (тип 1/1.8), активными пикселями, квадратным массивом и 4,17 млн эффективных пикселей. Данный чип работает от тройного источника питания (аналоговый — 2,9 В, цифровый — 1,2 В, интерфейсный — 1,8 В) и обладает низким энергопотреблением.

Высокая чувствительность, низкий темновой ток и полное отсутствие смазывания кадра достигаются за счёт применения мозаичных фильтров основного цвета (R, G, B). Чип также оснащён электронным затвором с возможностью точной регулировки времени интегрирования заряда.

Светочувствительность матрицы составляет SNR1s = 0,19 lux. Это один из самых высоких показателей в индустрии. Для сравнения: лучший результат в классе демонстрирует 8-мегапиксельный сенсор IMX585 с индексом SNR1s = 0,17 lux. При этом ближайший конкурент по разрешению — 5-мегапиксельный IMX335 — имеет показатель SNR1s = 0,59 lux, что в несколько раз хуже по качеству съёмки в темноте.

Области применения: профессиональные камеры видеонаблюдения, камеры для систем фабричной автоматизации (FA) и специализированные промышленные видеокамеры.

Технические особенности

CMOS активные точки типа пикселей
Встроенная схема регулировки времени, драйвер H / V и цепь последовательной связи
Входная частота: от 6 до 27 МГц / 37,125 МГц / 74,25 МГц
Количество рекомендуемых записываемых пикселей: 2688 (Г) × 1520 (В), прибл. 4.09 Мп

Режимы считывания:

Режим сканирования всех пикселей
Режим обрезки окна
Вертикальное / горизонтальное направление — нормальный / инвертированный режим считывания

Скорость считывания и АЦП:

Максимальная частота кадров в режиме сканирования всех пикселей при разрешении 2688 (H) × 1520 (V) и 10-битном А/D: до 90 кадров/сек
10-битный / 12-битный аналого-цифровой преобразователь

Функция CDS / PGA (Усиление):

От 0 дБ до 29,4 дБ: аналоговое усиление 29,4 дБ (шаг 0,3 дБ)
От 29,7 дБ до 71,4 дБ: аналоговое усиление 29,4 дБ + цифровое усиление от 0,3 до 42 дБ (шаг 0,3 дБ)

Дополнительные функции и интерфейсы:

Функция расширенного динамического диапазона (HDR): многократная экспозиция HDR, цифровое перекрытие HDR
Функция затвора с переменной скоростью (разрешение 1H)
Поддерживает ввод / вывод: последовательный вывод данных CSI-2 (2 полосы / 4 полосы, выход RAW10 / RAW12)
Рекомендуемое расстояние выходного зрачка: от –30 мм до –∞

* Примечание: STARVIS является товарным знаком Sony Corporation. STARVIS — это пиксельная технология с задней подсветкой, используемая в датчиках изображения CMOS для камер наблюдения. Она имеет чувствительность 2000 мВ и более на 1 мкм² (для цветного продукта при съёмке источника света 706 кд/м², F5.6 в эквиваленте накопления за 1 с) и обеспечивает высокое качество изображения в видимой и ближней инфракрасной областях.

Sony оставляет за собой право изменять продукты и технические характеристики без предварительного уведомления. Логотип Sony является зарегистрированным товарным знаком Sony Corporation.

Структура устройства

Параметр	Технические характеристики
Тип датчика	CMOS датчик изображения
Размер изображения	Диагональ 9,04 мм (тип 1 / 1.8)
Общее количество пикселей	2781 (H) × 1632 (V), прибл. 4,53 M пикселей
Количество эффективных пикселей	2712 (H) × 1538 (V), прибл. 4,17 M пикселей
Количество активных пикселей	2712 (H) × 1536 (V), прибл. 4,17 M пикселей
Рекомендуемое разрешение записи	2688 (H) × 1520 (V), прибл. 4.09 M пикселей
Размер элементарной ячейки (пикселя)	2,9 мкм (H) × 2,9 мкм (V)
Оптический черный (Optical Black)	Горизонтальное (H) направление: спереди 0 пикселей, сзади 0 пикселей Вертикальное (V) направление: спереди 13 пикселей, сзади 0 пикселей
Тип корпуса (Пакет)	132-контактный LGA

Характеристики датчика изображения (Tj = 60 °C)

Предмет	Тип значения	Ценность	Замечания
Чувствительность (F5.6)	Тип.	11092 цифра	Накопление 1/30 с (12-битное преобразованное значение)
Сигнал насыщения	Мин.	3895 цифр	12-битное преобразованное значение
