Разрешение 8 Мп: преимущества и ограничения современных камер

Переход HD-сегмента в класс UHD-камер изменил представление о построении систем видеонаблюдения высокого разрешения. Если раньше разрешения 3–8 Мп практически полностью связывали только с IP-камерами, то сегодня HD-технологии также способны обеспечить аналогичный уровень детализации.

Современные HD-камеры с разрешением UHD 4K 8 Мп позволяют получить изображение высокой чёткости без сложной сетевой инфраструктуры, которая требуется для большого количества IP-камер.

В IP-системах увеличение количества камер и рост разрешения значительно повышают нагрузку на сеть. Особенно это становится заметно при использовании большого количества камер 8 Мп и выше.

Для стабильной работы IP-инфраструктуры требуется правильно рассчитывать сетевую нагрузку, устанавливать дополнительные коммутаторы и учитывать ограничения передачи данных.

Еще одним важным преимуществом HD-камер является отсутствие значительного временного отставания изображения. Для систем безопасности это особенно важно при управлении поворотными камерами PTZ, когда оператору необходимо реагировать в режиме реального времени.

Разрешение и светочувствительность камер наблюдения

Основными критериями оценки класса камеры наблюдения являются два параметра:

• разрешающая способность изображения;
• светочувствительность сенсора изображения.

Видеоаналитика является дополнительной функцией камеры, но её эффективность напрямую зависит от качества исходного изображения.

Для получения точного распознавания объектов необходимо обеспечить достаточную детализацию, правильную цветопередачу и высокую чувствительность при недостаточном освещении.

Главная техническая проблема многих поколений камер заключалась в том, что увеличение разрешения часто приводило к снижению способности сенсора получать качественное изображение ночью.

Чем больше становилось количество пикселей, тем меньше площадь каждого отдельного пикселя. В результате уменьшалось количество света, которое мог получить каждый элемент изображения.

Как производители решали проблему недостаточной светочувствительности

Ранее существовало несколько способов улучшения качества изображения в условиях низкой освещённости.

• Использование больших сенсоров изображения с увеличенной площадью.
• Применение дорогой светосильной оптики.
• Использование инфракрасной подсветки для ночного режима.

Однако такие решения значительно увеличивали стоимость оборудования и имели ограничения при массовом применении в системах видеонаблюдения.

Инфракрасная подсветка позволила улучшить ночную съёмку, но одновременно создала ряд новых проблем.

• засветка объектов, расположенных близко к камере;
• ухудшение изображения во время дождя, снега и тумана;
• привлечение насекомых к источнику инфракрасного излучения;
• потеря цветовой информации в ночное время.

Черно-белое изображение с ИК-подсветкой часто недостаточно информативно для сложных задач идентификации, таких как распознавание лица человека или государственных регистрационных номеров транспорта.

Прорыв CMOS BSI: новая эпоха светочувствительных сенсоров

Серьезные изменения произошли после внедрения CMOS-сенсоров с архитектурой BSI (Back Side Illumination — обратная подсветка пикселя).

Новая технология позволила изменить структуру расположения элементов сенсора и повысить эффективность попадания света на фоточувствительный слой.

Производители получили возможность создавать камеры высокого разрешения, которые сохраняют качество изображения даже при сложном освещении.

Первые значительные успехи были достигнуты в сегменте 2 Мп благодаря сенсорам Sony STARVIS:

• SONY STARVIS IMX307;
• SONY STARVIS IMX327;
• SONY STARVIS IMX462;
• SONY STARVIS IMX482.

Новые сенсоры Sony для камер наблюдения после 2020 года

Следующим этапом развития стали сенсоры нового поколения, рассчитанные на камеры UHD 4K 8 Мп.

Одним из таких решений стал сенсор изображения Sony STARVIS 2 IMX585, разработанный для камер наблюдения высокого разрешения.

Это стало важным изменением рынка: ранее считалось, что увеличение количества мегапикселей неизбежно приводит к ухудшению ночного изображения.

Новые технологии пиксельной архитектуры позволили приблизиться к балансу между детализацией и чувствительностью.

Сенсоры изображения нового поколения для камер наблюдения после 2021 года

Развитие камер наблюдения высокого разрешения напрямую связано с развитием микроэлектроники и совершенствованием сенсоров изображения.

После 2020 года производители начали активно внедрять новые поколения светочувствительных CMOS-сенсоров, которые позволили улучшить качество изображения при недостаточном освещении.

Компания Sony постепенно перешла от устаревающих технологий CMOS предыдущих поколений к более совершенным сенсорам с архитектурой STARVIS и STARVIS 2.

Основой новых разработок стала технология BSI — обратная подсветка пикселя, которая позволяет более эффективно использовать световой поток и повышать чувствительность каждого элемента изображения.

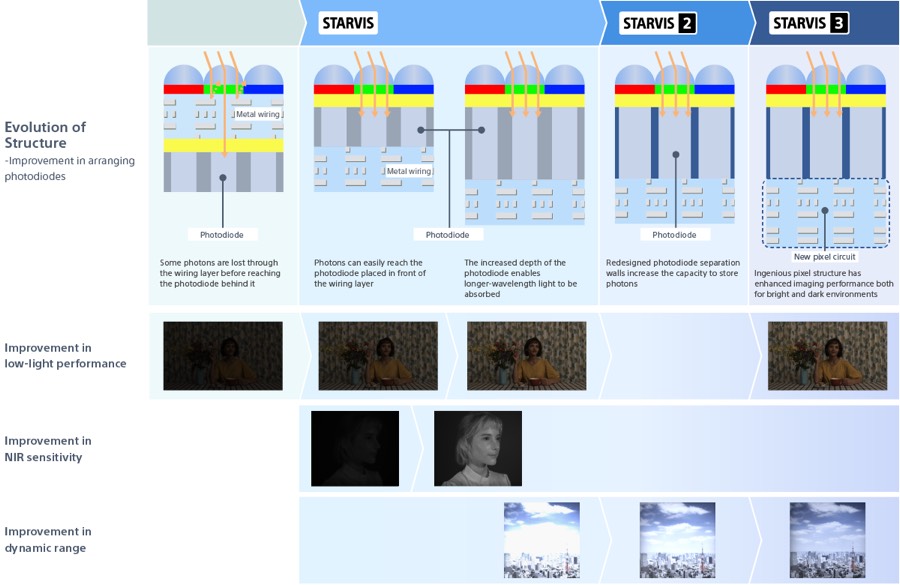

Развитие сенсоров Sony STARVIS

Первые сенсоры Sony STARVIS были разработаны специально для приложений безопасности и быстро получили распространение в профессиональных камерах наблюдения.

Среди наиболее известных моделей сенсоров можно выделить:

• SONY STARVIS IMX290 — одно из первых массовых решений нового поколения.
• SONY STARVIS IMX291 — сенсор для камер с высокой чувствительностью.
• SONY STARVIS IMX307 — популярный сенсор 2 Мп для систем видеонаблюдения.
• SONY STARVIS IMX327 — улучшенная версия с повышенной чувствительностью.
• SONY STARVIS IMX335 — сенсор 5 Мп высокого разрешения.
• SONY STARVIS IMX415 — решение для камер 8 Мп.

Позже появились новые сенсоры с улучшенной архитектурой:

• SONY STARVIS IMX462;
• SONY STARVIS IMX482;
• SONY STARVIS 2 IMX585.

Самый светочувствительный сенсор Sony для камер наблюдения

Одним из наиболее значимых сенсоров, созданных компанией Sony специально для рынка безопасности, стал CMOS STARVIS IMX482.

Главной особенностью IMX482 стала возможность получения качественного изображения при крайне низком уровне освещения.

По оценке Sony индекс светочувствительности SNR1s составляет около 0,07 люкс, что стало одним из лучших показателей среди сенсоров для профессионального видеонаблюдения.

Основные характеристики CMOS Sony STARVIS IMX482

Технология Quad Bayer Structure

Одной из особенностей IMX482 является применение структуры Quad Bayer.

В данной архитектуре четыре одинаковых цветовых пикселя объединяются в одну логическую единицу изображения.

Такой подход позволяет сенсору эффективно работать при разных уровнях освещения, сохраняя баланс между детализацией и чувствительностью.

Сенсор Sony IMX482 применяется в полноцветных камерах наблюдения класса Starlight, где требуется работа в условиях минимального освещения без постоянного перехода в черно-белый режим.

Почему сенсор важнее количества мегапикселей

При выборе камеры наблюдения многие пользователи обращают внимание только на количество мегапикселей.

Однако разрешение является только одним из параметров качества изображения.

• размер сенсора;
• размер пикселя;
• архитектура CMOS;
• чувствительность;
• качество обработки сигнала.

Именно сочетание этих характеристик определяет реальное качество изображения в сложных условиях освещения.

Тестирование качества изображения HD и IP камер наблюдения 5 Мп и 8 Мп

Для объективной оценки разрешения камер наблюдения необходимо использовать не только программные характеристики устройства, но и реальные испытания изображения.

Оценка качества выполняется на специализированных тестовых таблицах стандарта ISO, которые позволяют определить фактическую детализацию изображения, способность камеры передавать мелкие элементы и сохранять качество при различных условиях освещения.

Пользователь при выборе камеры должен учитывать не только количество мегапикселей, но и реальные возможности сенсора изображения, качество обработки сигнала, работу при низкой освещенности и стабильность передачи видеопотока.

Сравнение живого видеопотока HD и IP камер наблюдения

Для сравнения возможностей современных камер важно анализировать именно прямую трансляцию изображения в реальном времени, а не только записанный видеоматериал.

При просмотре записи многие особенности изображения могут быть скрыты из-за дополнительного сжатия видео, обработки регистратора или программного проигрывателя.

Живой поток позволяет увидеть реальные характеристики камеры: скорость передачи изображения, задержку сигнала, детализацию, работу при изменении освещения и устойчивость изображения.

Современные HD-камеры высокого разрешения способны передавать изображение UHD 4K 8 Мп без сложной сетевой инфраструктуры, сохраняя минимальную задержку между реальным событием и изображением на мониторе.

IP-камеры высокого разрешения обладают широкими возможностями сетевого управления и аналитики, однако увеличение разрешения требует увеличения пропускной способности сети и более сложной инфраструктуры передачи данных.

Разрешение камер наблюдения — это только начало

Современное развитие камер наблюдения показывает, что увеличение количества мегапикселей перестало быть единственным направлением развития.

Главная тенденция последних лет — создание сенсоров изображения с улучшенной светочувствительностью, которые позволяют получать качественное изображение даже при минимальном уровне освещения.

Именно поэтому новые поколения CMOS BSI и STARVIS-сенсоров стали важным этапом развития рынка видеонаблюдения.

Высокое разрешение совместно с высокой чувствительностью позволяет получать не просто большое изображение, а информативный видеоматериал, пригодный для анализа деталей: лиц людей, автомобильных номеров и объектов наблюдения.

Заключение

После 2020–2025 годов рынок камер наблюдения значительно изменился. Разрешение 5 Мп и 8 Мп стало доступным не только в IP-сегменте, но и в современных HD-решениях.

Развитие сенсоров изображения позволило значительно улучшить качество ночного наблюдения и приблизить возможности камер высокого разрешения к требованиям профессиональных систем безопасности.

Сегодня выбор камеры должен основываться не только на количестве мегапикселей. Важно учитывать:

• тип и размер сенсора изображения;
• реальную светочувствительность;
• качество обработки сигнала;
• стабильность передачи изображения;
• условия эксплуатации камеры.

Современные HD и IP технологии продолжают развиваться параллельно. Каждая из них имеет собственные преимущества и применяется в зависимости от требований конкретной системы безопасности.

Главная задача камеры наблюдения — обеспечить качественное изображение в любой ситуации, когда необходимо получить достоверную информацию о происходящем событии.
