Видеонаблюдение назначение типы применяемых камер наблюдения и видеорегистраторов в 2025 году

В этой статье

• Видео наблюдение назначение какие типы камер применяют для видеонаблюдения
• Типы виды кабельной продукции для видеонаблюдения
• Типы камер преимущества не достатки
• Современные HD аналоговые камеры
• IP камеры и не достатки IP решения
• Видеорегистраторы наблюдения виды типы назначения
• Мониторы для видеонаблюдения
• HDD диски для видеонаблюдения
• Различие в Блоках Питания для видеонаблюдения

Коммерческие камеры безопасности установите технологию безопасности бизнеса вместе с Видеокомплект магазин продаж оборудования все для видеонаблюдения!

Цель применения камер видеонаблюдения заключается в захвате визуализации и архивирования видео материала, охраняемого объекта видеонаблюдения. Видеокамеры устанавливается в  уязвимых местах или местах с предполагаемой повышенной зоной преступности - краж имущества, в здании и вокруг него.

Какие варианты камеры безопасности применяют для обеспечения безопасности:

Видеокамеры наблюдения передающие изображения по кабелю - проводные камеры видеонаблюдения используют кабели для передачи видео изображения, этот тип камер часто применяют для передачи изображения на больших дистанциях -  расстояний от камеры до пишущего устройства. Также используют на коротких дистанциях - кабельное подключения это надежный тип построения видеонаблюдения, который занимает 90% рынка CCTV.

В видеонаблюдении применяют классы и типы кабельной продукции в зависимости от специфики, расстояния, условий окружающей среды, и типов камер наблюдения часто это  RG композитные кабеля с обозначением КВК, ШВЕВ, для IP решения UTP кабель. Кабельная продукция выпускаемая в России имеет специальную маркировку обозначения и сопроводительную документацию согласно ГОСТ - к примеру вид и описания видео кабеля для уличного применения;

КВК-П 2х0,75 кабель внешний
Кабель для передачи телевизионных сигналов в линии видеонаблюдения питающей парой жил,  проводник большого сечения медь 0,75мм. Применяется для построения линии передачи видеоизображения и питания видеокамер  видеонаблюдения. Надежный кабель для удаления конечных устройств видеокамер наблюдения. Тип применения внешний. Диэлектрик  ПЭ (полиэтилен).

Основные характеристики:
Температура эксплуатации - от - 40° С до +70° С.
Монтаж при температуре не ниже -10 ° С
Влажность воздуха - до 98%
Срок службы кабеля более 15 лет

В нашем каталоге представлены типы востребованной кабельной продукции для построения линий передачи видео сигнала, как для HD так и IP камер наблюдения. Для построения линий передачи цифровых от IP камер на расстояние > 100 метров, помимо UTP кабеля потребуются дополнительное оборудование коммутаторов,  что удорожит стоимость линии передачи.

Для HD сегмента видеокамер наблюдения потребуется подобрать правильно кабель исходя от условия удалённости видеокамер. Использование соответствующих сетевых кабелей, коммутаторов и усилителей сигнала может помочь решить эту проблему с передачей изображения на больших дистанциях.

Аналоговые камеры применяют уже много лет данный тип камер  распространён и востребован стоимость HD камеры дешевле на 30-50% в сравнении с IP  типом камер.

Что такое IP-камеры (работают по интернет - протоколу) выполняют те же функции, что и  аналоговые камеры наблюдения. Утверждения, что IP-камеры, могут похвастаться  лучшим  изображением с превосходящим  разрешением уже не соответствует действительности. Стремительное развитие HD - обозначение современной аналоговой камеры в 2018 году достигло значения 8Mpix - демонстрируя при этом самую стабильную работу без зависания и торможения изображения что не неизбежно присутствует в IP камерах наблюдения.

Тип кабеля  применяемый для построения линии видеонаблюдения IP решения UTP, обозначения маркировка, характеристики показан на рисунке ниже.

Кабель UTP 4PR 24AWG CAT5e + 2x0,75 с питанием 0,75кв мм медь

Описание

Кабель UTP 5e 4х2х0.5 мм, 24 AWG, Cu с питающей жилой большого сечения  2x0,75 мм применяются данные типы кабелей для наружной прокладки, идеальное решение для уличных линий видеокамер наблюдения.

Расшифровка маркировки:

UTP unshielded twisted pair (неэкранированная витая пара).

Категория 5е, полоса частот 100МГц. Скорость передачи данных до 1000 Мбит/с.

24 AWG  American Wire Gauge система маркирования толщины провода.

Сu — это общее обозначение медной жилы проводника.

Техническое описание:

- Кабель имеет 8 (восемь) жил для данных, четыре пары (4PR) + 2 (две) жилы питания: 2x0,75 мм

- Материал проводника высокоочищенная бескислородная медь, диаметром 0,5 мм

- Изоляция проводника - полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм

- Экранирование, UTP – БЕЗ ЭКРАНА.

- Внешняя изоляция ПЭ- полиэтилен (PE), толщина 0,5 мм

- Общий диаметр кабеля 7,5 мм

- Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.

- Рабочая температура от -30С до +75C, прокладка и монтаж кабелей должны производиться при температуре не ниже

- Упаковка: бухта 305 м

Функции передачи видео с HD камер в интернет и удаленное управление такие как приближение изображения - сообщение об тревожном событии взял на себя видеорегистратор который стал умным гибридным устройством с поддержкой как HD так и IP камер наблюдения. Для IP камер все еще остались ниши в которых IP камеры применять целесообразней, но этих ниш становиться мало, а если учесть дороговизну и болезнь зависаний IP камер то популярность IP решения становиться под вопросом. Некоторые пользователи до сих пор не могут верно оценить все за и против IP камер наблюдения несмотря на то что вектор развития видеонаблюдения за последние 10 лет как раз развивал аналоговые форматы передачи видеоизображения по коаксиальному кабелю на не сравнимо большие расстояния до 500 и более метров по коаксиальному кабелю. Так же применяется тип передачи изображения с HD камер  по UTP кабелю с дополнительным применением не дорогих приемопередатчиков или Буланов семеричного типа передачи видео изображения который исключает возникновения любых типов паразитных  помех в видео сигнале.

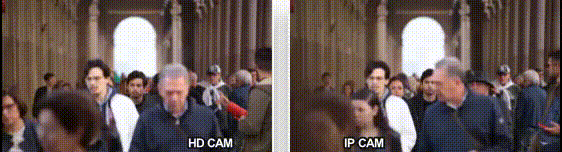

По каким причинам некоторые пользователи не применяют HD камеры и остаются ярыми сторонниками IP решения, объясняется это двумя факторами - не располагают знаниями радиотехнического образования, имея, при этом навыки IT технологий, таким пользователям проще установить готовое решение в виде IP камеры, второй фактор не знания развития и предложений рынка CCTV сегодняшнего дня. Если вы решили установить IP камеры будьте готовы к торможению и зависанию изображения с камер IP решения - пример ниже. Этот недостаток и привел в конечном счете к резкому развитию HD технологий которым не знаком эффект зависание или притормаживания кадров.

Структурные кабеля

Построение видеонаблюдения требуют дополнительного количества кабелей, даже с беспроводными камерами. Кабели связывают сегменты оборудования вместе, включая мониторы, рекордеры, модемы.

Устройства записи видеорегистраторы.

Устройства записи цифровой видеорегистратор DVR, NVR или XVR. Различия NVR работает только с IP камерами. DVR последнее время это гибридное устройство записи как с IP так и HD камер. XVR - реже MVR наиболее умные гибридные видеорегистраторы также поддерживающие  HD и IP камеры с умным программным обеспечением  решают задачи видеонаблюдения с большими требованиями, такие как аналитика передача видео по RTSP протоколу  и т д.

Видеорегистратор способен производить запись по детектору движения по расписанию или постоянно при этом предусматривается отправка тревоги при движении в кадре удаленный просмотр записи и Online изображения.

Видеорегистраторы захватывают отснятый материал с аналоговых HD и IP камер в цифровом формате с требуемым разрешением и частотой кадров в секунду. Когда жесткий диск заполнится, новые изображения будут записываться поверх самого старого материала. Видеорегистраторы следующего поколения применяют кодек сжатия H 265 для обеспечения большего времени сохранения архива с учетом того что разрешения камер наблюдения стало применяться часто в резолюции 3-8Mpix и становиться обыденным явлением. Так к примеру кодек H 264 занимает в два раза больше места на HDD диске в эпоху массового применения видеокамер наблюдения до 2Mpix кодак сжатия справлялся с поставленной задачей сжатия данных. Для решения  камер 3- 8 Mpix необходимо обновлённое решение в виде продуктивного решения сжатия данных H265.

Примечание о жестких дисках.

Важно! Убедитесь, что используются жесткие диски класса, предназначенные для видеонаблюдения DVR, NVR, XVR. Этот тип HDD построены с более долговечными компонентами, чем стандартные компьютерные жесткие диски, поэтому это позволит работать дольше приобретенному HDD для видеорегистратора. Не применяйте блоки питания, рассчитанные для использования питания камер — в таких блоках присутствует ручная настройка напряжения для увеличения напряжения до 15v — что важно при дальних дистанциях расположения камер и падения напряжения в линии питания камер. HDD диск рассчитан на входное напряжение не более 13.4V — видеорегистратор, который запитан от блока питания с напряжением выше рекомендуемого напряжения: DC+12V, подаст завышенное напряжение по шине питания HDD, если напряжение окажется критичным, это приведет к выходу HDD из строя.

Монитор

Для просмотра живого или записанного видео с камер безопасности DVR, XVR или NVR подключите к телевизору или монитору. Дисплей для видеонаблюдения может варьироваться и желательно подбираться от разрешения применяемых камер и характеристик видеорегистратора. При этом нужно понимать, что монитор компьютера с разрешением 1280Х720P не покажет возможностей 5 Mpix 2560Х1920P видеокамер, но при этом увеличенное изображение будет в кратно с большей детализацией в сравнении с применением 1 Mpix камеры с таким же как монитор разрешением.

Установите видеонаблюдение, предотвратив потери в вашем бизнесе или частном домовладении с целью предотвращения краж.

Независимо от того, ваша цель — предотвратить взломы и кражи, предотвратить вандализм, следить за трафиком или следить за сотрудниками, видеонаблюдение может принести пользу вашему бизнесу. Интернет-магазин «ВИДЕОКОМПЛЕКТ» может квалифицированно спроектировать и подобрать конфигурацию видеонаблюдения для конкретной задачи или требования.

Менеджеры магазина «Видеокомплект» помогут подобрать компоненты и корпуса видеокамер наблюдения, чтобы помочь решить проблемы с вандализмом камер, предлагая антивандальное решение, а также пыленепроницаемые корпуса. Наш ассортимент доступных по стоимости продуктов видеонаблюдения, несомненно, станет прекрасным дополнением к усилиям вашей компании по обеспечению безопасности.

Для получения дополнительной информации о CCTV системах, пожалуйста, свяжитесь по бесплатной горячей линии для всех городов России 8 800 2000 835.
