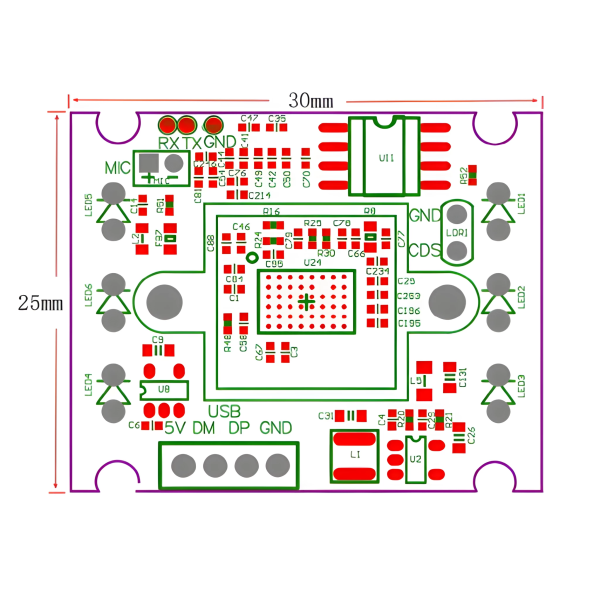

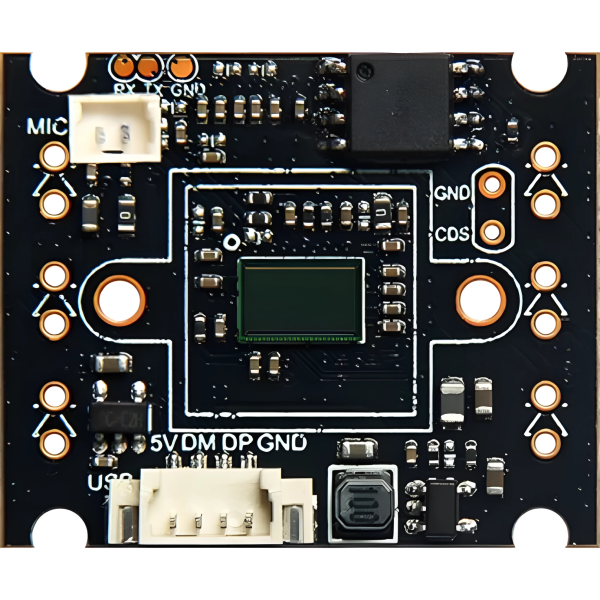

Описание USB видео модуля

Высокочувствительный USB 2.0 модуль камеры с разрешением 4 мегапикселя построен на основе современного цветного CMOS BSI сенсора второго поколения.

Модуль оснащён сенсором формата 1/2.9", обеспечивает получение детализированного изображения 2560×1440 пикселей и поддерживает работу с различными операционными системами через стандартный интерфейс USB 2.0 / USB 2.0 OTG.

Благодаря технологии CMOS BSI 2GEN камера показывает отличную чувствительность при слабом освещении, низкий уровень шума и стабильное качество изображения в сложных условиях эксплуатации.

Основные характеристики

• Сенсор изображения: 1/2.9" цветной CMOS BSI
• Разрешение: 2560 × 1440 (4 Мп)
• Формат видео: PAL / NTSC (опционально)
• Соотношение сигнал/шум: более 42 дБ
• Функция: аудио
• Минимальная освещённость: 0,001 Lux (F1.2, AGC ON)
• Автоматическая экспозиция и затвор
• Цифровое шумоподавление: 2D-DNR / 3D-DNR
• USB интерфейс: USB 2.0 High Speed / USB 2.0 OTG
• Драйвер: USB Video Class (UVC)

Особенности технологии CMOS BSI 2GEN

Данный видео модуль использует сенсор нового поколения, который обладает улучшенной светочувствительностью. В отличие от предыдущих поколений камер технология BSI позволяет получать более чистое изображение при низком уровне освещения.

Камера способна сохранять цветное изображение даже в условиях недостаточного освещения и эффективно работает в ближнем инфракрасном диапазоне около 650 нм.

Тест работы при низкой освещенности

Поддерживаемые функции обработки изображения

• AGC — автоматическое усиление сигнала
• AEB — автоматическая регулировка экспозиции
• AEC — автоматический контроль экспозиции
• Регулировка яркости
• Настройка контрастности
• Настройка оттенка и цветности изображения
• Регулировка резкости
• Гамма-коррекция изображения
• Компенсация подсветки
• Высококачественный встроенный микрофон

Производительность и качество изображения

Видео модуль обеспечивает запись изображения с частотой до 30 кадров в секунду при разрешении 2560×1440P в стандартном формате 16:9.

Высокая чувствительность сенсора позволяет получать детализированное цветное изображение даже при слабом освещении, где обычные камеры показывают значительно хуже результаты.

Благодаря низкому уровню шумов модуль подходит для профессиональных систем, где требуется стабильное качество изображения и высокая детализация.

Видео тестирования USB модуля камеры

Результаты испытаний

При тестировании использовался прибор TES-1339R. Испытания показали высокую чувствительность сенсора при работе в условиях низкой освещённости.

Благодаря короткой выдержке движущиеся объекты остаются чёткими без заметного размытия изображения.

Область применения

• Промышленные системы машинного зрения
• Автоматизация производства
• Системы контроля качества
• Видеомониторинг объектов
• Медицинские системы визуализации
• Робототехника
• Умный дом
• Видеоконференции
• Компьютерное зрение
• Пользовательские проекты на базе USB камер

Совместимость и подключение

Модуль работает по стандарту UVC, поэтому не требует установки специальных драйверов. Поддерживается подключение к компьютерам, одноплатным системам и устройствам с поддержкой USB OTG.

• Windows 7
• Windows 8
• Android устройства
• Системы с поддержкой USB Video Class
