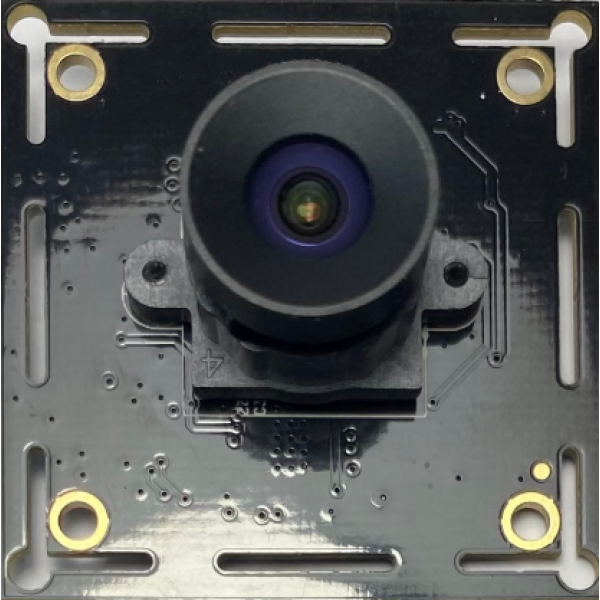

Высокоскоростной USB видеомодуль 2 Мп Omnivision OG02B10 (CMOS Global Shutter)

OEM-камера машинного зрения 60 FPS на базе пиксельной технологии OmniPixel®3-GS с поддержкой широкого FOV линз.

Omnivision OG02B10 OmniPixel®3-GS Global Shutter 60 FPS @ 2K

Бескомпромиссная точность в динамике и слабом освещении

Профессиональный USB-видеомодуль машинного зрения построен на базе передового CMOS-датчика **Omnivision OG02B10**. Используя запатентованную технологию крупных пикселей 3 x 3 микрона **OmniPixel®3-GS**, модуль захватывает полноцветные изображения и видео высокого разрешения (1600 x 1200) со стабильной скоростью **60 кадров в секунду**. Встроенный аппаратный глобальный затвор (Global Shutter) полностью устраняет артефакты движения, смазывания и эффекта «желе», гарантируя безупречную фиксацию даже экстремально быстро движущихся объектов с максимальной детализацией.

■Превосходный NIR-диапазон: Повышенная чувствительность датчика в ближней инфракрасной области (на длинах волн 850 и 940 нм) позволяет существенно снизить общее энергопотребление готовых комплексов подсветки.
■Оптимизация под широкий FOV: Сенсор имеет оптимальный угол главного луча (CRA) 15 градусов, что идеально поддерживает проектирование и установку линз с ультрашироким полем обзора без потери качества по краям кадра.

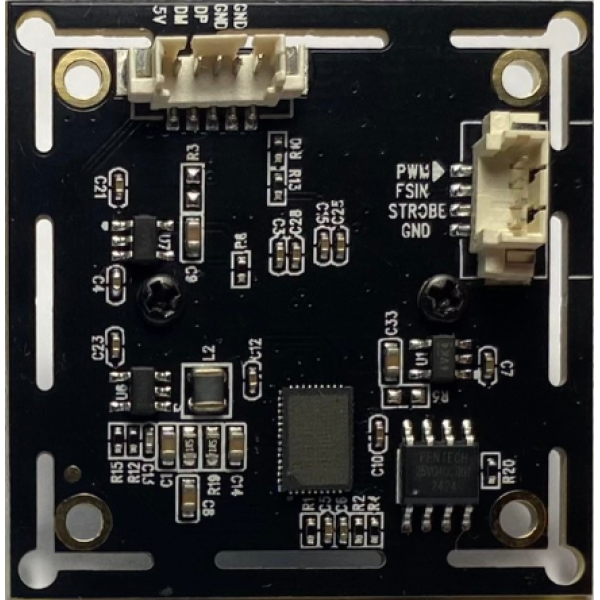

■Гибкая геометрия платы: Базовый физический размер печатного модуля составляет 38 мм * 38 мм (с полной совместимостью под шаг 32 мм * 32 мм). По индивидуальному требованию заказчика форма и габариты платы могут быть изменены.
■Кастомный выбор оптики: Доступен широкий ассортимент совместимых сменных объективов с углами обзора (FOV) от узконаправленных 40° до панорамных рыбьих глаз 200°.

Рис 1. Эксплуатация OEM-видеомодуля OG02B10 в роботизированных и беспилотных комплексах

Высокотехнологичное и промышленное назначение

Уникальное сочетание полноцветного качественного изображения и угла CRA 15° делает данный видеомодуль идеальным выбором для сложных индустриальных ИИ-систем. Модуль востребован инженерами и разработчиками в следующих сферах:

Рекомендуемые ИТ-вертикали применения:

■Сельскохозяйственные дроны: Оперативный мониторинг состояния полей и полетный ИИ-анализ вегетации культур в цвете с высоким разрешением на лету.
■Компьютерное зрение и ИИ: Системы распознавания объектов, навигация робототехники и комплексы промышленной автоматизации фабрик.
■Гарнитуры AR / VR: Прецизионное позиционирование в пространстве, трекинг окружения и 3D-моделирование (визуализация) сцен в реальном времени.
■Коммерческое оборудование: Скоростные терминальные сканеры штрих-кодов, медицинские диагностические приборы и автоматизация конвейерного производства.

Технические характеристики

Оптический сенсор	1/2,9 дюйма CMOS датчик изображения Omnivision OG02B10
Пиксельная технология	Нативная OmniPixel®3-GS (Повышенная светочувствительность при слабом освещении)
Тип затвора (Shutter)	GLOBAL SHUTTER (Глобальный одновременный затвор для высокоточного захвата)
Разрешение и четкость	2 Мегапикселя (Максимальное разрешение кадра до 1600 x 1200 пикселей)
Частота обновления кадра	До 60 кадров в секунду (@60fps) при полном аппаратном разрешении 1600*1200
Физический размер пикселя	Увеличенный шаг пиксельной ячейки: 3 x 3 микрона (3.0 um)
Угол главного луча (CRA)	15 градусов (Оптимальная совместимость с широкоугольной CS/M12 оптикой)
Инфракрасный диапазон (NIR)	Превосходная чувствительность в ближней ИК-области на длинах волн 850 нм и 940 нм
Габаритные размеры платы	Базовый форм-фактор 38 мм * 38 мм (Полная конструктивная совместимость с 32 мм * 32 мм)
Интерфейс вывода данных	Высокоскоростной USB порт с поддержкой протокола UVC Plug and Play

Часто задаваемые вопросы по модулю OG02B10

В чем разница между глобальным затвором и традиционной "шторкой"? +

В отличие от традиционного режима "шторки" (Rolling Shutter), где каждая строка изображения сканируется матрицей последовательно во времени, аппаратный глобальный затвор (Global Shutter) позволяет одновременно записывать состояние абсолютно всех пикселей сенсора.

Как глобальный затвор влияет на съемку движущихся объектов? +

Одновременная фиксация всех пикселей критически важна при работе с быстро движущимися объектами. Это позволяет полностью избежать эффекта "сковывания" или смазывания изображения, помогая сохранить идеальную конструктивную четкость деталей на всей площади полученного снимка.

Каковы качественные характеристики получаемого изображения? +

Изображения и видеопоток, полученные с помощью программно-аппаратного модуля OG02B10, отличаются стабильно высокой разрешающей способностью, реалистичной цветопередачей и невероятной точностью воспроизведения контуров объектов.

Для каких аналитических задач оптимален данный видеомодуль? +

Благодаря широкому спектру поддерживаемых приложений, модуль находит свое место во многих областях, требующих быстрого и точного анализа: инженерные замеры, бесконтактный контроль качества продукции на конвейере или построение автоматизированных наблюдательных механизмов.

Насколько модуль удобен в монтаже и интеграции в существующие системы? +

Компактный промышленный дизайн печатной платы и прямое подключение через стандартный скоростной интерфейс USB делают модуль OG02B10 исключительно простым в использовании и удобным в монтаже. Он легко и бесшовно интегрируется в уже существующие цифровые системы.

Можно ли использовать устройство как самостоятельное решение? +

Да, универсальный видеомодуль USB машинного зрения OG02B10 — это абсолютно надежный и эффективный инструмент. Он может успешно применяться как в качестве полностью самостоятельного устройства сбора данных, так и в роли неотъемлемой части сложного комплексного ИИ-решения.

USB Видео Модуль
Датчик изображения	1 / 2,9 дюйма Omnivision OG02B10 цветной 1/2.9’’ Omnivision OG02B10 3.0µm x 3.0µm 2 Mega Pixel 1600(H) x 1200(V)
AEC/AGC/Баланс белого	Автоматическая регулировка экспозиции (AEC) Автоматический баланс белого (AEB) Автоматическая регулировка усиления (AGC)
Мин. Lux	LOW LUX
Затвор/экспозиция	Глобальный затвор
Размер	38 мм x 38 мм (совместим с 32 мм x 32 мм)
USB кабель	Длина по требованию
Резолюция
Разрешающая способность	MJPG: 320240/180 кадров в секунду; 640480/180 кадров в секунду; 800600/100 кадров в секунду; 960540/100 кадров в секунду; 1280720/100 кадров секунду; 1280960/60 кадров секунду;16001200/60 кадров в секунду YUY2: 320240/60 кадров секунду; 640480/30 кадров в секунду; 800600/15 кадров секунду; 960540/10 кадров секунду; 1280720/10 кадров в секунду; 1280960/8 кадров секунду; 16001200/5 кадров в секунду
Сеть
Интерфейс	USB 2.0 высокоскоростной
Общая
Потребляемая мощность	5В 0.25мА
