Модульная камера MIPI 2Мп 60 fps Global Shutter
Артикул: OG-02B
Наличие: В наличии
13800р.


Уличная 5.0 МП видеокамера наблюдения пром уровня CMOS SMARTSENS LOW LUX CAICO TECH FYQ501R40

5.0 МП LOW LUX SMARTSENS IP66

Видеокамера наблюдения с разрешением 5.0 МП (2560 × 1920), оснащенная новым светочувствительным сенсором изображения матричного типа и новой архитектурой построения пикселя с обратной засветкой (BSI), с оптической площадью матрицы 1/2.7" CMOS SMARTSENS SC501AI LOW LUX. Предназначена для получения изображения с высокой степенью детализации объектов в кадре.

Корпус выполнен в форм-факторе «Буллит» со встроенным ИК-прожектором увеличенной дальности до 35 метров. Используются пять ИК-светодиодных модулей с усиливающими направленными оптическими линзами ночного видения.

Получите отличное изображение в разрешении 5 МП благодаря новой светочувствительной камере CAICO TECH FYQ501R40, использующей современный CMOS-датчик изображения на платформе BSI LOW LUX.

// Технические параметры модуля

Модель камеры CAICO TECH FYQ501R40
Матрица (Сенсор) 1/2.7" CMOS SMARTSENS SC501AI
Макс. Разрешение 5.0 МП (2560 × 1920)
Технология пикселя BSI LOW LUX (Обратная засветка)
Форм-фактор корпуса «Буллит» пром уровня
Дальность ИК-подсветки До 35 метров (Увеличенная)
Модули ночного видения 5 ИК-светодиодов с направленными линзами
Класс защиты IP66 (Уличная пыле- и влагозащита)

Светосильные объективы

Для полного раскрытия потенциала матрицы SmartSens SC501AI камера комплектуется высококачественной светосильной оптикой пром уровня. Индивидуальный подбор фокусного расстояния объективов осуществляется инженерами нашей технической поддержки под конкретные геометрические требования заказчика и особенности охраняемого периметра.

// Инженерные преимущества интерфейса 30 PIN

01. Максимальная скорость передачи (High-Speed)

Распиновка на 30 контактов позволяет развернуть полноценные 4 независимые линии данных (Data Lanes) и выделенную линию тактовой частоты. Это гарантирует стабильную трансляцию тяжелого потока Full HD 1080p со скоростью 60 кадров в секунду (Fps) без задержек и потери кадров.

02. Аппаратная крипто-защита (MIPI CSE)

Дополнительные сервисные пины используются для аппаратной реализации протоколов безопасности MIPI CSE v1.0/v2.0. Данные шифруются непосредственно при передаче от сенсора к процессору, исключая риск перехвата видеопотока.

03. Полноценная двусторонняя телеметрия

Широкий интерфейс одновременно передает не только видеосигнал, но и служебные команды обратной связи: управление моторизованным ZOOM-объективом, функции автофокусировки, аппаратный сброс (Reset) и внешние тревожные сигналы (Alarm I/O).

04. Защита от электромагнитных помех и шумов

Часть контактов в 30 PIN разъеме жестко выделена под раздельное заземление каждой высокочастотной линии и независимое питание аналоговых цепей матрицы. Это полностью нейтрализует наводки, цифровой «шум» и сохраняет эталонную точность цветопередачи.

05. Нативная совместимость с ИИ-платформами

30-контактная распиновка является индустриальным стандартом автоматизации. Она позволяет без громоздких переходников напрямую подключать модуль к вычислительным одноплатным компьютерам нейросетей и Интернета вещей (Raspberry Pi, Jetson Nano, Orange Pi).

// Переходники на меньшее число PIN и совместимые устройства

01. Переходник 30 PIN на 15 PIN (Шаг 1.0 мм / 0.5 мм)

Используется специальный гибкий ленточный шлейф (FPC) со встроенным понижением количества линий. При таком переходе задействуются только 2 линии данных (Data Lanes) вместо 4, что снижает максимальную частоту кадров или разрешение, но сохраняет полную работоспособность камеры на стандартных устройствах.

Совместимые устройства:

• Raspberry Pi 1, 2, 3 (Model B/B+), Raspberry Pi 4 B
• Промышленные ПК с классическим разъемом CSI 15-пин

02. Переходник 30 PIN на 22 PIN (Уменьшенный шаг 0.5 мм)

Гибкий шлейф-адаптер для подключения к компактным мобильным и портативным ИИ-микрокомпьютерам. Разъем 22-пин на целевой плате имеет более плотное расположение контактов (шаг 0.5 мм против 1.0 мм на старых платах), что требует строго специализированного кабеля для сохранения высокоскоростных дифференциальных пар.

Совместимые устройства:

• Raspberry Pi Zero / Zero W / Zero 2 W
• Raspberry Pi 5 (использует два компактных разъема 22-pin)
• Вычислительные модули Raspberry Pi Compute Module 4 (CM4) IO Board

03. Активные платы-адаптеры (Shields / Carrier Boards)

Для сложных нейросетевых вычислений, где критически важно сохранить все 4 линии данных Global Shutter (для съёмки 60 Fps без потери качества), используются жесткие текстолитовые мини-платы сопряжения. Они жестко фиксируются на разъеме центрального процессора и выводят правильную 30-контактную распиновку.

Совместимые устройства:

• NVIDIA Jetson Nano / Jetson Xavier NX
• Orange Pi 3, 4, 5 (модификации с уменьшенными разъемами CSI)
• Профессиональные платы захвата видео для ИИ-аналитики

Важное замечание инженера по интеграции

При переходе на меньшее количество PIN (15 или 22) некоторые дополнительные функции (например, аппаратный аудиовход микрофона, сквозной Alarm Out или PWM-управление ИК-подсветкой) могут стать недоступны, если они не поддерживаются архитектурой самого микрокомпьютера. Вся базовая логика Global Shutter и передача видеопотока при этом работают в штатном режиме.

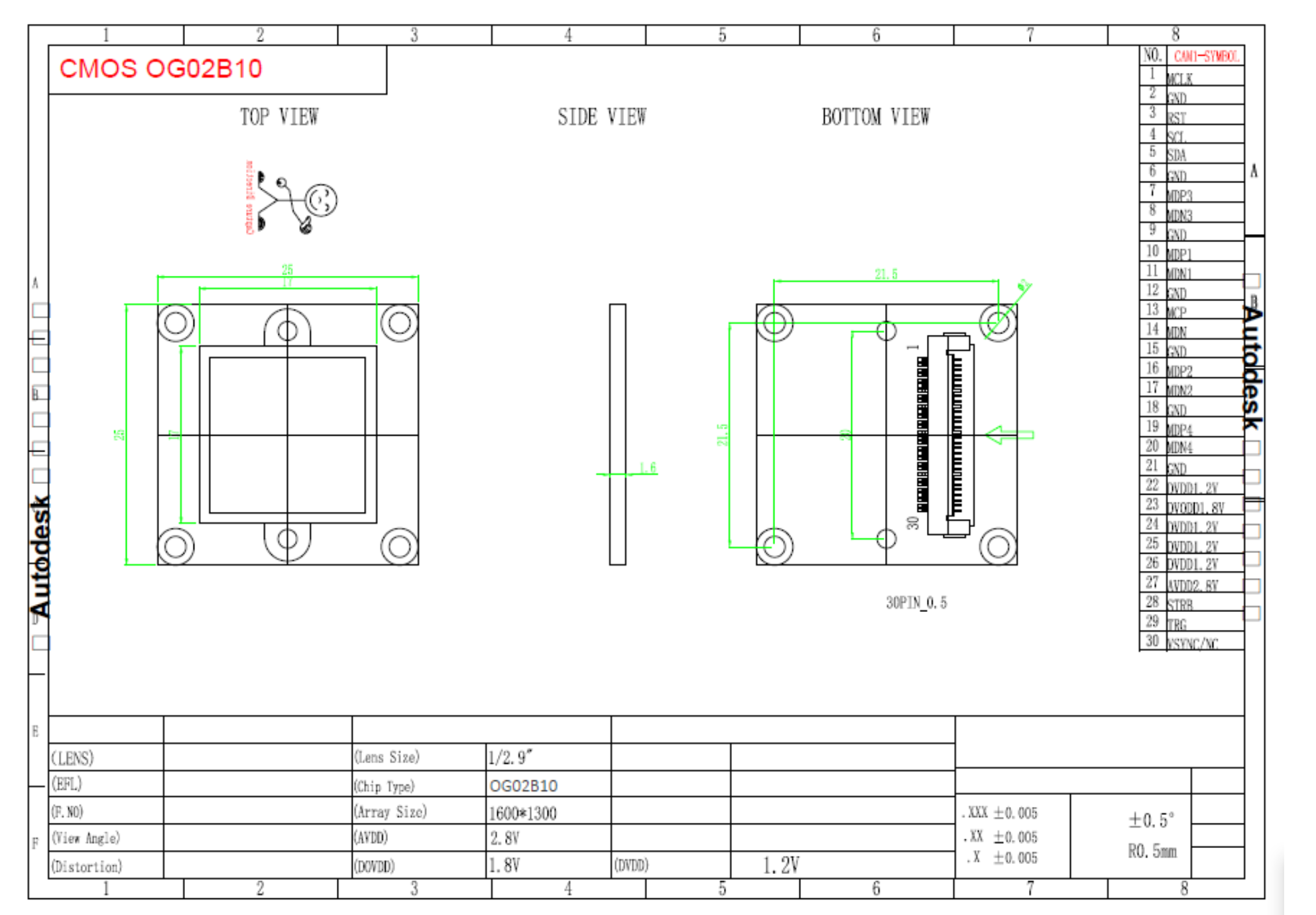

Hardware Interface Высокоскоростной интерфейс подключения 30 PIN MIPI CSI-2
