Артикул: 0234-CS5-50
Наличие: В наличии
Вес: 300.00г
Размеры(ДxШxВ): 126мм x 50мм x 50мм

25000р.

Кол-во

Камера машинного зрения USB 2.0 Global Shutter Onsemi AR0234 (60 FPS)

Высокопроизводительный индустриальный Full-HD видеомодуль глобального затвора в комплекте с прецизионной вариофокальной оптикой 5-50 мм F1.4. Эталонная точность для систем ИИ, ADAS и сложной автоматизации.

Затвор Global Shutter

Честные 60 FPS @ 1080P

Сенсор Onsemi AR0234 1/2.6”

Вариофокал 5-50 мм F1.4

Бескомпромиссная фиксация динамичных сцен

Камера спроектирована на базе продвинутого сенсора Onsemi AR0234 (Onsemiconductor) с матрицей 1/2.6”. Внедрение полноценной технологии Global Shutter (глобальный затвор) обеспечивает синхронное экспонирование абсолютно всех пикселей в один микромомент времени.

Полное отсутствие размытия: съемка высокоскоростных процессов и быстро движущихся объектов без геометрических деформаций и эффекта «желе».
Родной формат 16:9 Full-HD: передача кристально чистой картинки в разрешении 1920×1080 на максимальной скорости до 60 кадров в секунду.
Широкий динамический диапазон (WDR): безупречная детализация изображения и превосходная цветопередача RGB в условиях резко меняющегося, сложного или контрастного освещения.

Высокоточная оптическая система и сферы применения

Модуль снабжен профессиональным длиннофокусным вариофокальным объективом 5-50 мм с широкой ручной апертурой F1.4. Устройство выступает мощным инженерным инструментом в высокотехнологичных отраслях:

Автомобильные системы ADAS: идеальное решение для интеграции в алгоритмы помощи водителю, автопилоты, детекцию жестов и дорожные комплексы фиксации.
Интеллектуальная городская и бытовая среда: биометрические терминалы распознавания, экосистемы «Умный дом» и проекты классификации объектов Smart City.
Промышленность и медицина: роботизированное зрение, автоматизированный контроль качества продукции на конвейерах и сложные медицинские диагностические комплексы.

Заводское UVC-обеспечение и низкий нагрев

Камера адаптирована к жестким промышленным стандартам эксплуатации в составе закрытых OEM-платформ и беспилотных комплексов.

Plug & Play интерфейс: стабильная работа по цифровому стандарту USB 2.0 без необходимости установки или поиска сторонних драйверов.
Энергоэффективность Eco-Design: минимизированное энергопотребление как в режиме ожидания, так и во время пиковых нагрузок (120 мА ~ 220 мА) продлевает общий жизненный цикл платы.
Аппаратная стабилизация: встроенная автоматическая поддержка алгоритмов тонкой настройки кадра — AEC (экспозиция), AWB (баланс белого) и AGC (усиление сигнала).

Сводная таблица параметров оборудования

Параметр модуля	Описание / Спецификация
Датчик изображения	1/2.6” CMOS Image Sensor Onsemi AR0234 (Onsemiconductor)
Тип затвора	Global Shutter (Глобальный затвор)
Эффективные пиксели	2 МП, Full-HD 1920 (Г) × 1080 (В) [Формат экрана 16:9]
Размер физического пикселя	3.0 мкм × 3.0 мкм

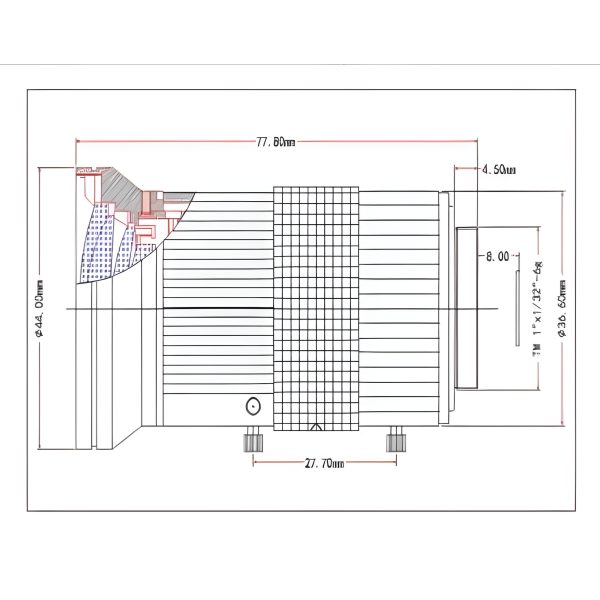

Оптическая система	Ручной вариофокальный объектив 5-50 мм, апертура F1.4 (ручной фокус / зум / диафрагма)
Скорость потока MJPEG (FPS)	1920×1080 @ 60 кадров/сек 1280×720 @ 60 кадров/сек / 640×480 @ 60 кадров/сек
Скорость потока YUY2 (FPS)	1920×1080 @ 5 к/с / 1280×720 @ 10 к/с / 640×480 @ 30 к/с
Автоматические настройки	Интегрированная поддержка AEC / AWB / AGC
Интерфейс и Выход	USB 2.0 output (мультиплатформенное сопряжение)
Питание и Ток	Постоянный ток DC 5V, рабочий ток в диапазоне 120 мА ~ 220 мА
Комплектация поставки	Камера поставляется в комплекте с объективом 5-50 мм или без него по индивидуальному запросу. Длина USB-кабеля: 3 или 5 метров на выбор.

Полная аппаратная спецификация видеомодуля AR0234

№	Компонент / Параметр	Описание / Спецификация
1	Датчик изображения	1/2,6-дюймовый CMOS сенсор Onsemi AR0234 (Onsemiconductor)
2	Разрешение матрицы	2,3 мегапикселя (Эффективных пикселей: 2 Мп, 1920 × 1080)
3	Тип затвора	Global Shutter (Глобальный затвор) — одновременный захват всех пикселей
4	Размер физического пикселя	3,0 мкм * 3,0 мкм
5	Частота кадров (FPS)	Стабильные 60 кадров в секунду (60fps @ 1080P)
6	Выходной формат видео	YUY2 / MJPG (мультиплатформенный вывод данных)
7	Цветность и отображение	Цветное RGB изображение высокой точности
8	Тип фокусировки	Фиксированный фокус (Fixed Focus) базовой платы / Ручная подстройка оптикой
9	Углы обзора (Поле зрения)	Горизонтальный (Г) = 125°, Вертикальный (В) = 91°
10	Отношение сигнал/шум	38 дБ (чистый сигнал без цифровых артефактов)
11	Динамический диапазон	71,4 дБ (высокая детализация в контрастных сценах)
12	Отзывчивость сенсора	56 Кэ-/люкс сек (высокая светочувствительность)
13	Интерфейс подключения	Цифровой интерфейс USB 2.0 (Plug & Play, UVC класс)
14	Оптическая система (Объектив)	Светосильная апертура F1.4, вариофокальный ручной диапазон 5-50 мм
15	Тип резьбового крепления	М12 * П0.5 (индустриальный стандарт крепления объектива)
16	Энергопотребление	Низкое выделение тепла, рабочий ток составляет МАКС. 200 мА
17	Регулируемые параметры ПО	Яркость / Контрастность / Насыщенность цвета Оттенок / Четкость / Гамма Баланс белого / Экспозиция кадра

Часто задаваемые вопросы (FAQ) — Onsemi AR0234 Global Shutter

Что означают параметры отзывчивости 56 Кэ-/люкс сек и динамического диапазона 71,4 дБ?

Показатель отзывчивости в 56 Кэ-/люкс сек говорит о высокой эффективности преобразования света в электронный сигнал, что позволяет камере фиксировать яркое изображение даже при коротких выдержках затвора. Динамический диапазон 71,4 дБ обеспечивает отличную проработку деталей в сценах с экстремальным контрастом, например, когда камера считывает автомобильные номера против света фар.

Какие углы обзора обеспечивает данный модуль?

Сенсор имеет широкое поле зрения: горизонтальный угол составляет Г=125°, а вертикальный — В=91°. Это позволяет использовать плату в качестве эффективного широкоугольного инструмента для панорамного машинного зрения, систем безопасности Smart City или автомобильного мониторинга (ADAS), охватывая максимум пространства без «слепых» зон.

Каким образом можно регулировать параметры изображения в процессе работы?

Модуль полностью поддерживает программную настройку через стандартный UVC-интерфейс. С помощью любого совместимого ПО для работы с видеокамерами вы можете на лету изменять следующие параметры: яркость, контрастность, насыщенность цвета, оттенок, четкость кадра, гамму, баланс белого и экспозицию.

Какой тип крепления используется для объектива?

На плате реализовано стандартное индустриальное резьбовое крепление формата М12 * П0.5 (M12 mount). Благодаря этому вы можете легко заменить комплектный вариофокальный объектив 5-50 мм на любую другую специализированную оптику М12 (например, пинхол или фишай линзы) под специфические требования вашего проекта.

Каково максимальное энергопотребление платы при пиковой нагрузке?

Плата отличается высокой энергоэффективностью и оптимизированной схемой тепловыделения. Даже при максимальной загрузке видеопотока в формате Full HD на скорости 60 кадров в секунду (60fps @ 1080P) максимальный рабочий ток устройства не превышает 200 мА от стандартной шины питания USB 5V.

Характеристики
Матрица	1/2.6" Global Shutter AR0234
Разрешение	MJPG: 19201080/60 кадров секунду1280720/60 кадров секунду; 640480/60 кадров в секунду; YUY2: 19201080/5 кадров в секунду; 1280720/10 кадров в секунду; 640480/30 кадров в секунду;
Общая
Вес	300 гр. Вес с объективом в комплекте
Питание	5-контактный 1,0 мм USB2.0 5,12 В*0,25А, 1080P/60 кадров в секунду
Рабочая температура	-20 ℃ — + 50 ℃

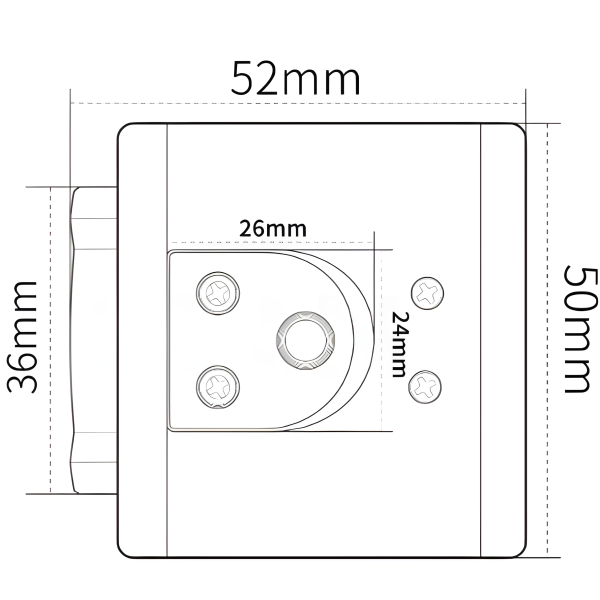

Габаритные размеры	126Х50X50 мм с объективом в комплектации
