Артикул: 298-16
Наличие: В наличии
Вес: 100.00г
Размеры(ДxШxВ): 56мм x 50мм x 50мм

35000р.

В избранное В сравнение

Кол-во

Описание Характеристики

Промышленная USB 2.0 Камера 16 Мп Sony IMX 298 (CMOS BSI)

Q: Чем отличается матрица CMOS BSI от обычных КМОП-сенсоров?

В матрицах типа BSI (с обратной засветкой пикселя) кремниевый слой развернут напрямую к световому потоку, минуя металлическую разводку. Это обеспечивает радикальное улучшение светочувствительности, позволяя камере Sony IMX 298 формировать четкие и сочные цветные изображения при минимальном количестве внешнего света.

Высокотехнологичный OEM-видеомодуль ультравысокого разрешения (4656×3496) на базе пиксельной платформы с обратной засветкой. Оптимальный выбор для систем машинного зрения, точного сканирования и научных исследований.

Разрешение 4656×3496 (16 Мп)

Технология CMOS BSI

Аппаратный HDR до 72 дБ

Индустриальный размер 38×38 мм

Прорывная пиксельная платформа с обратной засветкой

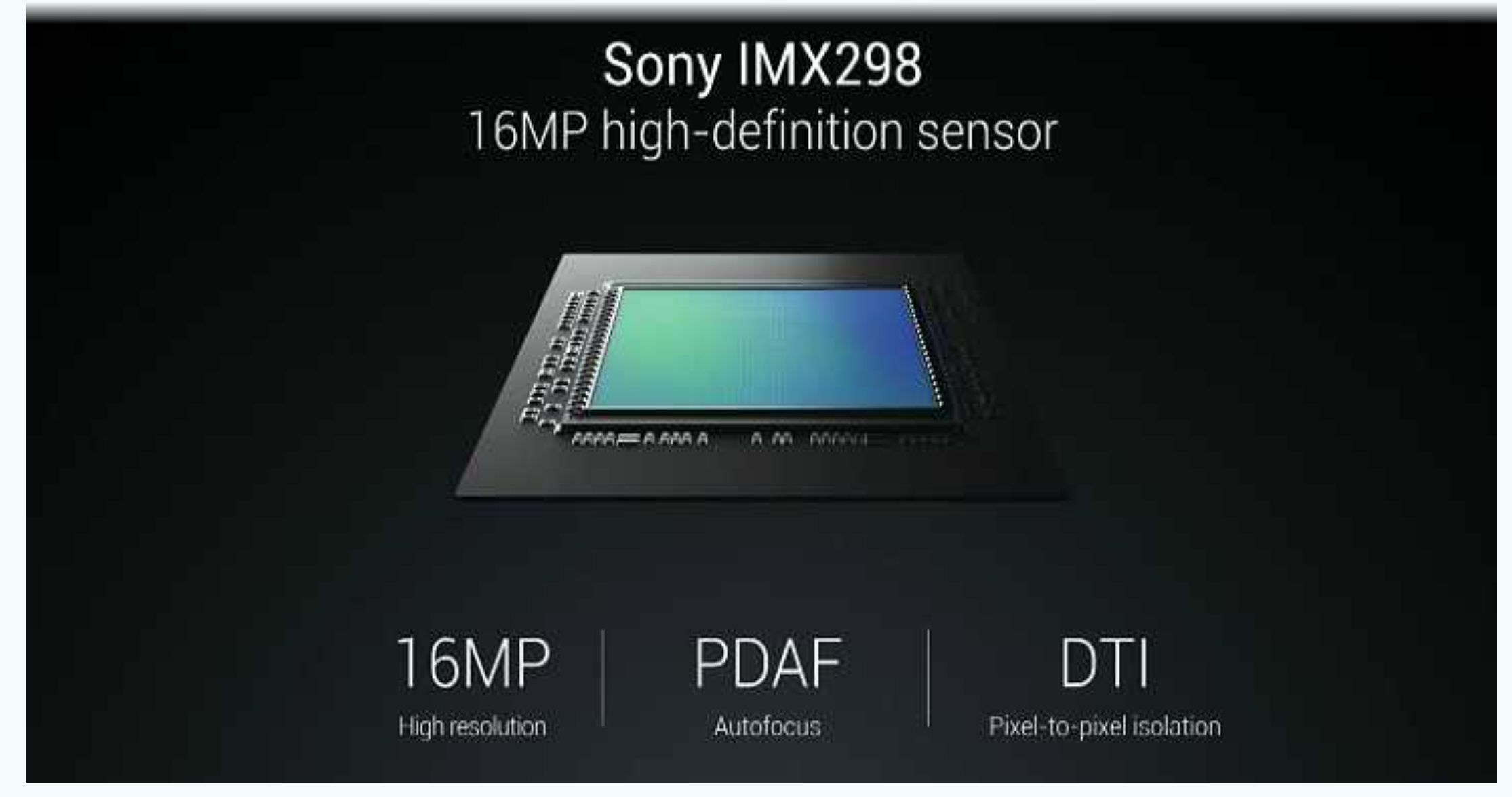

Главное преимущество модуля — интеграция передового японского КМОП-сенсора Sony IMX 298, спроектированного по технологии BSI (Back-Illuminated). Перенос токоведущих слоев за светочувствительную зону кардинально повышает физическую квантовую эффективность матрицы.

Улучшенная светочувствительность: в отличие от стандартных камер, данный модуль захватывает яркие цветные изображения даже при критически низком уровне внешнего освещения.
Минимум цифровых шумов: усовершенствованные алгоритмы адаптивного шумоподавления 2D-DNR и 3D-DNR на лету фильтруют кадр, устраняя зернистость.
Сверхвысокая детализация 16 Мп: разрешение 4656×3496 пикселей гарантирует безупречную читаемость микротекстов, паспортов, кодов и детекцию микродефектов на платах.

Мониторинг в реальном времени

Камера оптимизирована для круглосуточного автоматизированного наблюдения за объектами без участия оператора.

Умный ИК-фильтр (IR CUT): полностью автоматическое переключение режимов день-ночь обеспечивает эталонную цветопередачу RGB днем и высокую контрастность в ИК-спектре ночью.
Динамический диапазон до 72 дБ (HDR): эффективное выравнивание контрастных сцен, исключающее ослепление матрицы встречной засветкой или бликами.
Гибкий фреймрейт до 30 FPS: плавная трансляция без задержек в разрешении 2320×1744 для фиксации динамических производственных процессов.

Мульти-платформенный стандарт UVC без драйверов

Модуль разработан как независимый аппаратный компонент повышенной надежности для легкого внедрения в OEM-платформы и терминалы.

Интерфейс USB 2.0 Plug & Play: прямое подключение к ПК без необходимости установки или поиска кастомного программного обеспечения.
Абсолютная совместимость: нативная поддержка операционных систем Windows 7/8/10/11, дистрибутивов Linux, а также macOS (включая ветку 12.2.1 и новее).
Варианты кабельных трасс: по требованию заказчика модуль комплектуется гибким отсоединяемым USB-кабелем длиной 0.6 м, 1 м или 3 метра.

Сводная таблица технических параметров

Аппаратный параметр	Описание / Спецификация
Датчик изображения	1/2.8" дюймовый CMOS Sony IMX 298 следующего поколения
Архитектура матрицы	BSI (Back-Illuminated) с обратной засветкой пикселей
Эффективное разрешение	16 Мегапикселей — 4656 (Г) × 3496 (В)
Размер физического пикселя	1.12 мкм * 1.12 мкм
Выходная скорость (FPS)	• Максимальное разрешение: 4656×3496 @ 10 кадров/сек • Высокоскоростной режим: 2320×1744 @ 30 кадров/сек
Доступные форматы видео	MJPEG / YUY2 (выбор через интерфейс подключения)
Отношение сигнал/шум	> 42 дБ (при отключенном режиме усиления AGC off)
Динамический диапазон	Аппаратный HDR диапазон до 72 дБ
Режим День/Ночь	Управление IR CUT фильтром / Автоматический режим переключения
Шумоподавление	Адаптивные алгоритмы 2D-DNR и 3D-DNR
Параметры питания	Шина USB 5 V (±10%), номинальный экономичный ток 200 мА
Габариты платы	Индустриальный OEM-стандарт: 38 мм × 38 мм
Температурный режим	Рабочая: от 0 до +60 ℃; Хранение: от -20 до +70 ℃

OEM-платы и расположение элементов интерфейса USB 2.0

Часто задаваемые вопросы (FAQ) — Модуль 16 Мп Sony IMX 298 BSI

Чем отличается матрица CMOS BSI от обычных КМОП-сенсоров?

В обычных сенсорах кремниевая подложка перекрыта металлической разводкой, которая отражает до 40% света. В матрицах типа BSI (с обратной засветкой пикселя) кремниевый слой развернут напрямую к световому потоку. Это обеспечивает радикальное улучшение светочувствительности, позволяя камере Sony IMX 298 формировать четкие и сочные цветные изображения при минимальном количестве внешнего света.

Для каких конкретно промышленных задач оптимизирована эта плата?

Благодаря ультравысокому разрешению 16 Мп и плотности пикселей 1.12μm, видеомодуль идеален для высокоточного сканирования документов, чтения паспортов, распознавания QR/штрих-кодов на конвейерных лентах, проведения лабораторных микроскопических исследований, а также для систем оптического контроля (ОТК) на автоматизированных линиях производства.

Можно ли использовать данный модуль в операционных системах Linux и macOS?

Да, плата полностью кроссплатформенна. Она работает на базе системного драйвера класса UVC (USB Video Class). Устройство мгновенно распознается в среде Windows 7/8/10/11, любых дистрибутивах Linux и macOS (включая сборку 12.2.1 и новее) по стандарту Plug & Play сразу после подключения к порту USB 2.0.

Характеристики
Матрица	1/2.8" CMOS Sony IMX 298 Rolling shutter
Размер пикселя	1.12μm*1.12μm
Разрешение	16 Мп 4656(H)×3496(V) 4656×3496@10fps; 2320×1744@ 30fps
Общая
Вес	100 гр.
Питание	USB 5 V +10% 200mA 480 МБ/с (USB2.0)
Интерфейс подключения	USB 2.0
Рабочая температура	-5 ℃ — + 60 ℃
Габаритные размеры	56Х50Х50 мм
