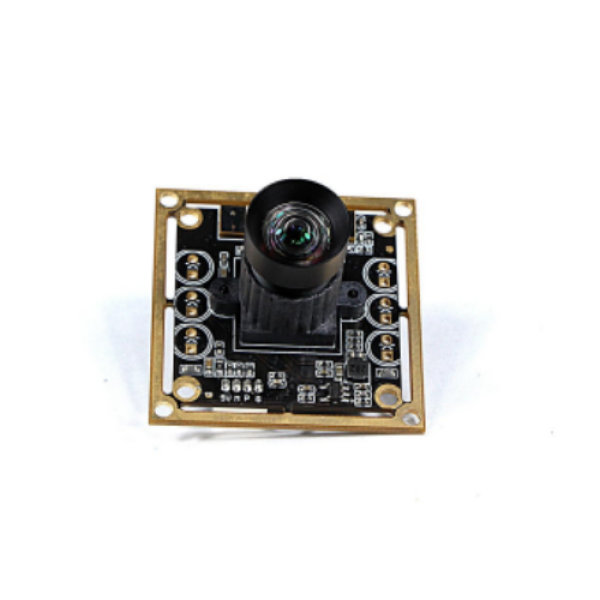

Промышленный USB-видеомодуль 120 fps — Монохромная плата с глобальным затвором Global Shutter

High-Speed Machine Vision

Бескомпромиссная фиксация высокоскоростных процессов: представляем специализированную плату монохромного USB-видеомодуля промышленного уровня. Главное конструктивное преимущество устройства — интеграция передового сенсора 1/4" с технологией глобального затвора (Global Shutter). В отличие от стандартных матриц со скользящим затвором (Rolling Shutter), этот модуль экспонирует весь кадр одновременно, что полностью исключает эффект искажения геометрии («желе») при съемке быстродвижущихся объектов и вращающихся механизмов.

Феноменальная скорость 120 кадров в секунду: видеоплата способна транслировать высокоскоростной монохромный поток (черно-белое изображение) со скоростью 120 fps в HD-разрешении 1280*720P. Крупный размер физического пикселя (3,0 мкм * 3,0 мкм) обеспечивает великолепную чувствительность сенсора к свету и минимизирует время экспозиции, гарантируя идеальную резкость контуров при компьютерном анализе данных.

Интерфейс USB 2.0 с UVC и ОЕМ-кастомизация

Стандарт Plug & Play на любых ОС: плата на 100% совместима с международным протоколом UVC (USB Video Class). Модуль мгновенно распознается вычислительными системами на базе Windows, Linux и Android сразу после подключения по USB-кабелю без необходимости установки ручных драйверов или стороннего софта. Видеопоток транслируется в компрессионном формате **MJPEG** для сохранения максимального фреймрейта либо в сыром формате **YUY2** для прецизионных матричных вычислений.

Широчайший спектр индустриального применения: благодаря компактному форм-фактору и скоростному сбору данных, модуль незаменим для интеграции в b2b-системы: промышленные сканеры штрихкодов и документов, мониторинг экструдеров 3D-принтеров, кибернетические узлы робототехники, банковские банкоматы, платежные киоски самообслуживания и системы распознавания образов. В стандартной поставке плата оснащена широкоугольным объективом с фиксированным фокусом и углами обзора D=96° / H=80°. По индивидуальному требованию заказчика возможна кастомизация шлейфов, разъемов и подбор любой конфигурации линз.

Технические данные скоростной платы

Тип оптического затвора Global Shutter (Глобальный затвор без искажения «желе»)

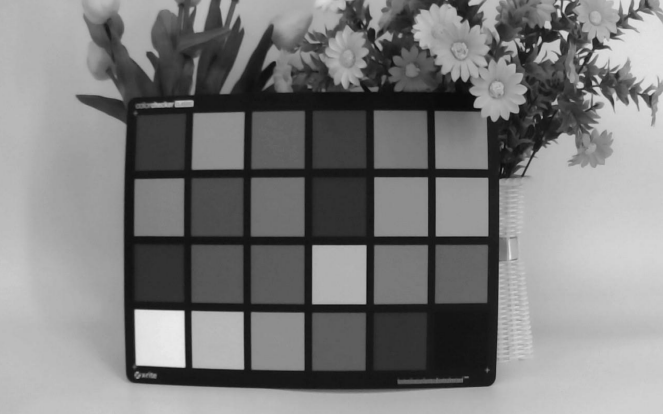

Цветовой профиль потока Монохромный (Черно-белое контрастное изображение)

Физический размер матрицы 1/4 дюйма | Размер пикселя: 3.0 мкм * 3.0 мкм

Разрешение и фреймрейт 1280 * 720P (HD) @ 120 кадров в секунду (fps)

Выходные форматы данных YUY2 / MJPEG (Высокоскоростное сжатие)

Интерфейс подключения USB 2.0 (UVC Plug & Play совместимость)

Угол обзора линзы (FOV) По диагонали D = 96° | По горизонтали H = 80°

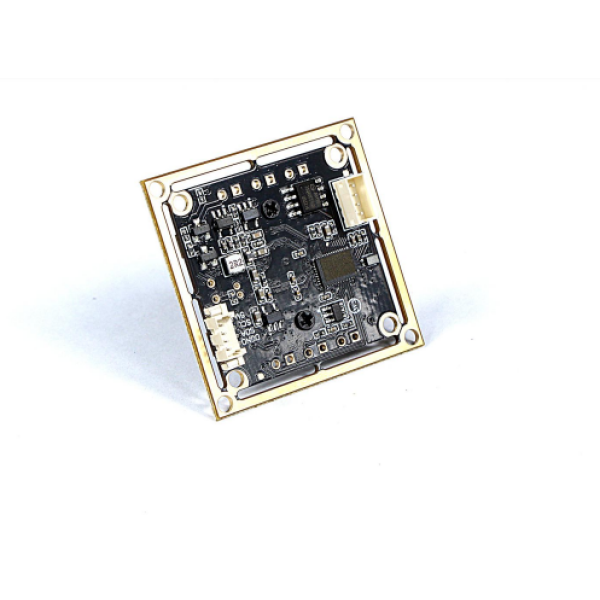

Конструкция и габариты Фиксированный фокус | Индустриальный размер: 38 x 38 мм

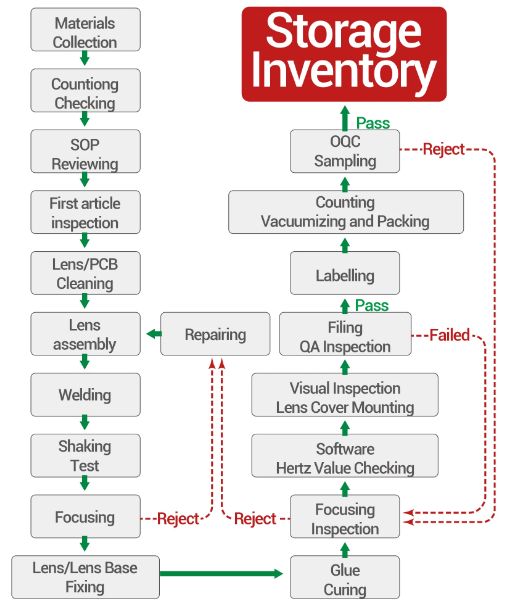

Принцип одновременного экспонирования матрицы

Техническое превосходство над скользящим затвором: промышленная плата видеомодуля функционирует в честном режиме глобального затвора (Global Shutter). Данный алгоритм позволяет абсолютно всем пикселям КМОП-датчика синхронно и мгновенно начинать, а затем прекращать накопление светового заряда в течение строго запрограммированного микропериода экспозиции.

Только после полного завершения времени общего накопления данных запускается процедура последовательного построчного считывания информации с кристалла. Такой физический метод сбора фотонов исключает временной сдвиг между верхней и нижней частями кадра. Это позволяет захватывать идеальные стоп-кадры объектов без смазывания, растягивания или деформации контуров.

Целевое b2b-назначение скоростной платформы

Сочетание аппаратного глобального затвора и сверхвысокого фреймрейта в 120 кадров в секунду делает этот встраиваемый ОЕМ-модуль эталонным решением для интеграции в следующие высокотехнологичные b2b-системы:

Распознавание автономеров (ANPR) и трафика: безошибочная фиксация регистрационных знаков транспортных средств на высокой скорости движения.
Мобильная робототехника (AMR) и БПЛА: пространственное позиционирование, компьютерное зрение дронов, навигация беспилотных складских погрузчиков.
Заводская автоматизация и конвейерные линии: оптический контроль качества брака продукции на быстродвижущихся промышленных лентах.
Системы ввода данных: интеграция в скоростные лазерные и оптические сканеры штрихкодов, терминалы распознавания жестов и биометрического анализа.

Синхронизация и режимы работы

Архитектура затвора матрицы Синхронный Global Shutter (аппаратный)

Метод сканирования данных Одновременное накопление / построчное чтение памяти

Совместимость с робототехникой Полная интеграция с AMR, роботами-манипуляторами и БПЛА

Индустриальные b2b-сценарии Системы ANPR, трекинг жестов, конвейерный мониторинг

Техническая спецификация модуля Global Shutter 120 fps

Аппаратный узел	Технические параметры спецификации
Оптическая матрица	1/4" КМОП (CMOS) с аппаратным глобальным затвором
Профиль изображения	Монохромный (высококонтрастное черно-белое видео)
Размер физического пикселя	3.0 мкм * 3.0 мкм (повышенная светочувствительность)
Разрешение и фреймрейт	1280 * 720P (HD) @ 120 кадров в секунду (fps)
Выходной формат данных	Потоковое кодирование YUY2 / MJPEG
Штатная оптика (Объектив)	Фиксированный фокус \| Обзор FOV: D = 96°, H = 80° (кастомизация под ТЗ)
Параметры байонета	Тип крепления линзы: M12 * P0.5 мм \| Высота TTL: 15.79 мм
Физический интерфейс	Шина USB 2.0 (комплектация кабелем 1.0 м или 1.8 м на выбор)
Энергетические параметры	Питание: DC 5 В (по шине USB) \| Рабочий ток: макс. 200 мА
Регулируемые настройки ISP	Электронная экспозиция / Автоматический и ручной баланс белого
Кроссплатформенность	Драйвер UVC (Windows XP SP2/SP3, Vista, 7, 8, 10, 11, Linux, Android)
Конструктивный форм-фактор	Двойной монтажный размер: 3838 мм (совместим с посадочным местом 3232 мм)
Условия хранения	Температурный режим: от -20 °C до +70 °C
