CMOS SONY IMX415-AAQR STARVIS описание параметры

CMOS IMX415 Производиться Sony с 2019 года - разработан целенаправленно для приложений безопасности камеры наблюдения в резолюции UHD 8МП 3840х2160 миллионов пикселей. Является сенсором изображения матричного типа следующего поколения с технологией Sony STARVIS c обратной стороны засветки пикселя. Способен захватывать цветное изображение в условия сложной освещенности в естественном видимом диапазоне света, а также теперь и в ближнем IR диапазоне 650-950 nM.

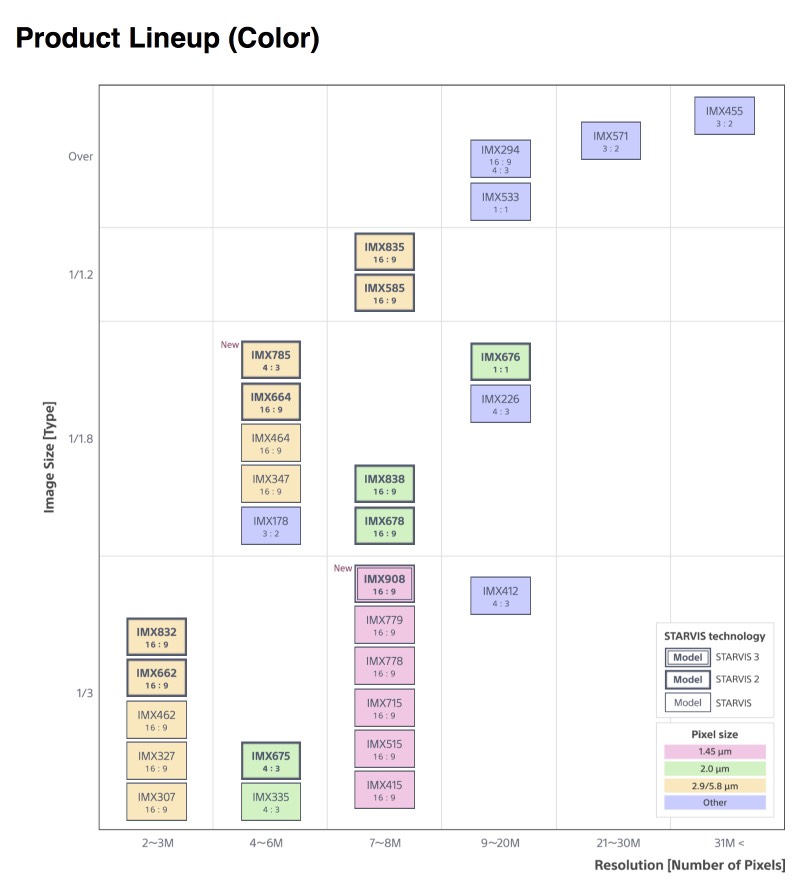

По обновлённым данным 2025 года не может рассматриваться как приоритетное решение, так как IMX451 сильно устарел и на смену ему Sony уже предлагает IMX515 и IMX715 - эти новые сенсоры изображения так же как и IMX415 относятся к начальному уровню видеокамер наблюдения с одинаковой оптической площадью сенсора изображения 1/2.8"

- Кроме того, в сенсор изображения встроена NIR технология позволяющая значительно улучшить видимость ночного зрения при переключении в монохромный режим работы видеокамеры. Светочувствительность сенсора изображения при исследованиях Sony составила по оценочному индексу светочувствительности Sony SNR1s разработанному и поддерживаемому Sony, а также рекомендуемого производителем Sony для собственных CMOS сенсоров изображения для оценки светочувствительности равна; SNR1s=[люк]; Подробней просмотреть все индексы светочувствительности CMOS Sony можно перейдя по ссылке на этом WEB сайте таблица светочувствительности CMOS Sony CCTV ссылка

Информация о продукте CMOS SONY IMX415-AAQR

Компания Sony разработала и ввела в рынок новый  1/2,8" 8.0 Мп 4 К изображения матричного типа сенсор изображения IMX 415 AAQR разработан целенаправленно для приложений безопасности — камеры видеонаблюдения. Размер элементарной ячейки - 1,45 мкм (H) × 1,45 мкм (V) и разрешающей способностью 8,29 M пикселей. Обладает светочувствительностью индекс Sony SNR1s= [0,79] люк

*Примечание с 2024 IMX415 утратил свои позиции так как вышла обновленная линейка новых светочувствительных сенсоров с архитектурой пикселя BSI изображения STARVIS2 вместо сенсоров изображения первого поколения BSI STARVIS. Такая же ситуация складывается и по отношению к 5 Мп ранее популярному IMX335 который также относился к первому поколению STARVIS CMOS Sony разработанный на светочувствительной BSI платформе. Недостаток для IMX415 и IMX335 меньшая светочувствительность как в видимой области света, так и ближней спектральной IR области. STARVIS2 имеет лучшие характеристики за счет лучшей NIR квантовой эффективности, а некоторые модели STARVIS2 также обладают лучшей светочувствительностью и в видимой области света, что позволяет захватывать изображение в цвете с минимальными значениями освещенности и меньшим в разы шумом на изображении.

Пример тест измерение светочувствительности КМОП — матриц новой светочувствительной платформы CMOS BSI первого и второго поколения BSI-2GEN показан ниже сравните разницу в светочувствительности меду первой и второй генерацией в области видимого света для RGB режима работы.

Первоначально на 2019 год применение сенсора изображения CMOS SONY IMX 415 AAQR в камерах наблюдения следующего поколения - позволило получить сравнительно не дорогое решения с высокопроизводительным 4K разрешением, что позволило повысить спрос на этот тип камер. В этой нише также представлены сенсоры изображения в резолюции 7-11 Mpix CMOS SONY IMX294; IMX533; IMX485; IMX 334; при этом данные тип датчиков стоит существенно дороже и имеют больший размер оптической площади сенсора, что делает ценовое предложение ощутимо дороже в сравнении с CMOS SONY IMX 415 AAQR.

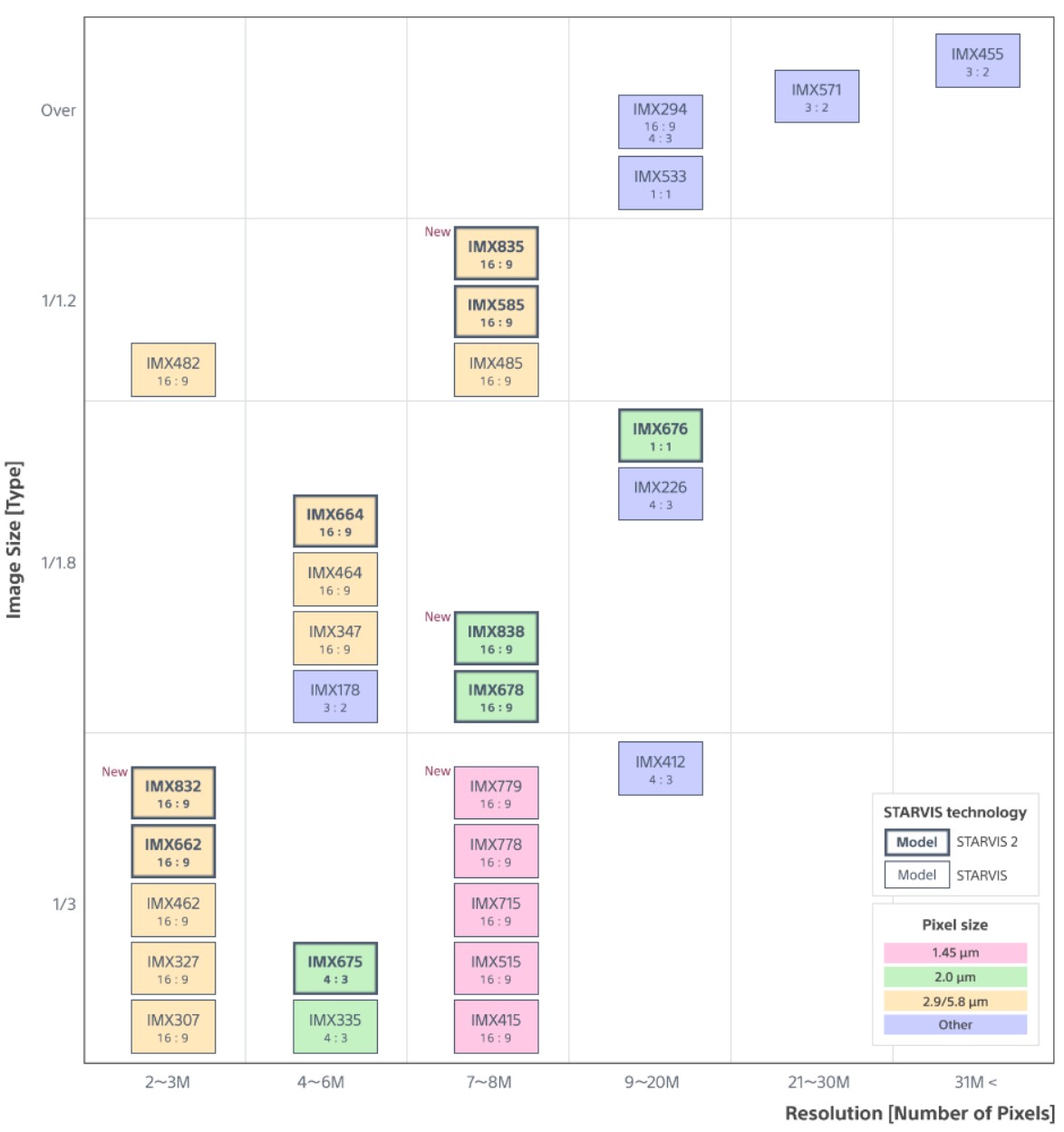

Для подробной сравнительной информации, пожалуйста, обратитесь к таблице — сенсоры изображения CMOS Sony выпускаемые Sony после 2020 года, расположенной на странице этого WEB сайта ТЕСТ четкости ISO: 8 мп Стандарт ISO измерительная оценочная таблица качества изображения видеокамера наблюдения CAICO CMOS SONY IMX 415 8 Мп реальном времени

Видеокамеры с CMOS SONY IMX 415

* NEW новое поступление 2024 год светочувствительные видеокамеры с лучшим характеристиками светочувствительности превосходящие IMX 415

Прямая трансляция с собственных серверов передачи и обработки видеоизображений 24/7. Пример работы камер с сенсором (матрицей) изображения CMOS BSI-2GEN — нижний ряд 1 канал с лева это уже второе поколение BSI светочувствительной платформы UHD 8 Мп, лучшая светочувствительность в своем классе, сравните с сенсорами изображения CMOS BSI первого поколения. Чтобы сравнить светочувствительность, посмотрите это видео в ночное время суток. В дневное время изображение транслируется как есть. ссылка на эту видеокамеру в нашем каталоге

Лучшие по светочувствительности камеры наблюдения из доступных в продаже с разрешением от 2 до 5 Мп

1. Канал камера наблюдения старого поколения выпускаемые массово до 2020

2. Канал STARLIGHT CAICO TECH 2 Мп HD камера ссылка CMOS SONY STARVIS

3. Канал STARLIGHT CAICO TECH 5 Мп IP камера CMOS BSI-2 в низу левый угол

4. Канал STARLIGHT CAICO TECH 2 Мп HD камера CMOS SONY STARVIS

Вы также можете ознакомиться со всем ассортиментом светочувствительных камер, перейдя по ссылке.

CMOS SONY IMX 415 Версия 1.0 IMX415-AAQR

Твердотельный датчик изображения CMOS с диагональю 6,43 мм (тип 1 / 2,8) с квадратным пикселем для цветных камер

Описание:

IMX415-AAQR представляет собой твердотельный датчик изображения CMOS с диагональю 6,4 мм (тип 1 / 2,8) с активными пикселями и квадратной матрицей пикселей и 8,46 млн эффективных пикселей. Этот чип работает с аналоговым 2,9 В, цифровым 1,1 В и интерфейсным тройным питанием 1,8 В и имеет низкое энергопотребление.

Высокая чувствительность, низкий темновой ток и отсутствие смазывания достигаются за счет использования мозаичных фильтров основного цвета R, G, B. Этот чип оснащен электронным затвором с регулируемым временем интегрирования заряда.

(Применение: камеры наблюдения, камеры FA, промышленные камеры)

Особенности:

◆ CMOS активные точки типа пикселей

◆ Встроенная схема регулировки времени, драйвер H / V и цепь последовательной связи

◆ Входная частота: 24 МГц / 27 МГц / 37,125 МГц / 72 МГц / 74,25 МГц

◆ Рекомендуемое количество пикселей для записи: 3840 (Г) × 2160 (В) прибл. 8,29 M пикселей

◆ Режим считывания

Режим сканирования всех пикселей

Горизонтальный / вертикальный режим 2/2-строчного биннинга

Режим оконной обрезки

Горизонтальное / вертикальное направление — нормальный / инвертированный режим считывания

◆ Скорость считывания

Максимальная частота кадров в

Режим сканирования всех пикселей: 12 бит: 60,3 кадра / с, 10 бит: 90,9 кадра / сек

◆ Функция расширенного динамического диапазона (HDR)

Многократная экспозиция HDR

Цифровое перекрытие HDR

◆ Функция синхронизации датчиков

◆ Функция затвора с переменной скоростью (разрешение 1H)

◆ Функция CDS / PGA

От 0 дБ до 30 дБ: аналоговое усиление 30 дБ (шаг 0,3 дБ)

От 30,3 дБ до 72 дБ: аналоговое усиление 30 дБ + цифровое усиление от 0,3 дБ до 42 дБ (шаг 0,3 дБ)

◆ Поддерживает ввод / вывод

Последовательный вывод данных CSI-2 (2 полосы / 4 полосы), вывод RAW10 / RAW12

◆ Рекомендуемое расстояние выходного зрачка: от –30 мм до –∞

* STARVIS является товарным знаком Sony Corporation. STARVIS - это пиксельная технология с задней подсветкой, используемая в датчиках изображения CMOS для приложений камер

наблюдения. Он имеет чувствительность 2000 мВ и более на 1 мкм.  2 (цветной продукт при изображении с разрешением 706 кд / м  2  источник света, F5,6 в эквиваленте накопления за 1 с), и

обеспечивает высокое качество изображения в видимом и ближнем инфракрасном диапазонах.

Sony оставляет за собой право изменять продукты и характеристики без предварительного уведомления. Логотип Sony

является зарегистрированным товарным знаком Sony Corporation.

◆ CMOS датчик изображения

◆ Размер изображения - Диагональ 6,4 мм (тип 1 / 2,8) прибл. 8,40 M пикселей, все пиксели 3864 (H) × 2228 (V)

◆ Общее количество пикселей - прибл. 8,60 M пикселей

◆ Количество эффективных пикселей - 3864 (H) × 2192 (V) прибл. 8,46 M пикселей

◆ Количество активных пикселей - прибл. 8,40 M пикселей

◆ Количество рекомендуемых пикселей записи - 3840 (H) × 2160 (V) прибл. 8,29 M пикселей

◆ Размер элементарной ячейки - 1,45 мкм (H) × 1,45 мкм (V)

◆ Оптический черный - Горизонтальное (H) направление: спереди 0 пикселей, сзади 0 пикселей

Вертикальное (V) направление: спереди 36 пикселей, сзади 0 пикселей

◆ Манекен - Горизонтальное (H) направление: спереди 0 пикселей, сзади 0 пикселей

Вертикальное направление (V): спереди 1 пиксель, сзади 1 пиксель

◆ Пакет - 114-контактный LGA

Спектральная характеристика CMOS Sony IMX 415
