Как выбрать камеры наблюдения с матрицами Sony

Вы выбираете камеры наблюдения с сенсорами CMOS от Sony, но не знаете, как правильно их выбрать.

Основой выбора видеокамер наблюдения с  CMOS (КМОП сенсором изображения) является изучение количественного индекса SONY SNR1s=lux. Почему это очень важно ? После внедрения массового производства CMOS-сенсоров STARVIS и STARVIS 2, Sony прекратила указывать характеристики минимальной освещенности =люкс. Теперь компания использует новый оценочный индекс SONY SNR1s=люкс.

Индекс SNR1s = люкс разработан и поддерживается в настоящее время Sony. Пользователи, желающие приобрести камеры видеонаблюдения с сенсорами Sony, должны учитывать показатель SNR1s = lux. Этот параметр помогает выбрать подходящую модель, оснащенную сенсорами, специально разработанными Sony для камер наблюдения.

Почему мало информации про новый индекс светочувствительности SNR1s=lux?

На официальном сайте Sony SSS вы найдете информацию о новом запатентованном индексе SNR1s=lux. Этот индекс применяется только к сенсорам STARVIS и STARVIS 2, разработанным специально для камер видеонаблюдения. Важно отметить, что SNR1s=lux не распространяется на другие типы сенсоров Sony, включая те, что используются в потребительских камерах.

Справочно: CMOS сенсор изображения, он же встречается как КМОП-матрица изображения или просто матрица в русско-язычной литературе и справочниках, это важно понимать и не путаться.

Так как индекс SNR1s=lux узконаправленный, сенсоры изображения камеры видеонаблюдения, и не применяется для сенсоров изображения, применяемых в фотоаппаратах и потребительских видеокамерах, то любители фото и любительских камер вам ничего не говорят про индекс SNR1s=lux, так как он к ним не относится.

Поставщики камер видеонаблюдения, автомобильных видеорегистраторов и подобных устройств, в которых могут применяться сенсоры изображения Sony STARVIS, разработанные первоначально для камер безопасности, также не особенно стремятся к описанию индекса SNR1s=lux для своих устройств, так как это приводит к тому, что производителю камер придется указывать точное название модели сенсора, применяемого в устройстве. Пользователи смогут сравнить характеристики камер наблюдения, заявленные Sony, с параметрами, которые указывают сборщики - поставщики готовых устройств. Эти параметры часто завышаются в маркетинговых целях и становятся глобальными. Даже медийные компании не указывают точную модель сенсора, ограничиваясь общими данными, такими как CMOS 1/2.7. Это не позволяет определить производителя сенсора и проверить соответствие заявленных характеристик в камере к реальным. Если поставщик указал только тип сенсора изображения CMOS 1/2.8 Sony STARVIS, но не забыл и не добавил его номер, например, CMOS SONY STARVIS IMX327, вы также не сможете понять, какой именно сенсор используется в камере. Это важная информация, которую от вас скрыли в описании.

По этой причине не рассматривайте параметр светочувствительности в камере, указанной в = lux как минимальная освещенность поставщиками камер, как соответствующее реальности. И сверяйте характеристики, указанные производителем сенсора изображения Sony. В противном случае вы будете покупать маркетинг вместо реальных характеристик светочувствительности камер наблюдения с матрицами Sony. При покупке сенсоров изображения Sony, сборщики видеокамер ориентируются на индекс SNR1s=lux. Других параметров для определения светочувствительности сенсоров Sony STARVIS нет. Однако рядовой покупатель может использовать SNR1s=lux для оценки светочувствительности конкретной модели сенсора. Что делать, если вам не указали точную маркировку сенсора изображения применяемого в видеокамере? Тут ответ один: лучше не покупать такую камеру, так как вам никто ничего не гарантировал и не заявлял, а надпись мелким шрифтом может указывать, что компоненты и характеристики могут быть изменены без предварительного предупреждения.

Ниже представлен новый индекс Sony SNR1s=lux.

Что такое SNR1s?

Sony представляет SNR1s [lx] в качестве индекса, используемого для количественной оценки качества изображения при низкой освещённости. SNR1s [lx] — это запатентованный индекс, разработанный компанией Sony и предназначенный для датчиков изображения в камерах видеонаблюдения. Чем меньше значение, тем лучше качество изображения при низкой освещённости.

SNR1s [lx] — это аббревиатура, состоящая из «SNR» (соотношение сигнал/шум), «1» (обозначает, что уровень сигнала при уровне шума, равном 1, равен 1) и «s» (безопасность).

SNR1s [lx] Предписанные условия
Применение	Камера Слежения
Источник света	3200 [К]
Целевой объект	18% Серый
Число F	1.4
Время экспозиции	1/60 [с]
Линейная матрица	без
Сигнал	G [e-] (необработанный выходной сигнал датчика)
Шум
Сигнал : Шум	1:1

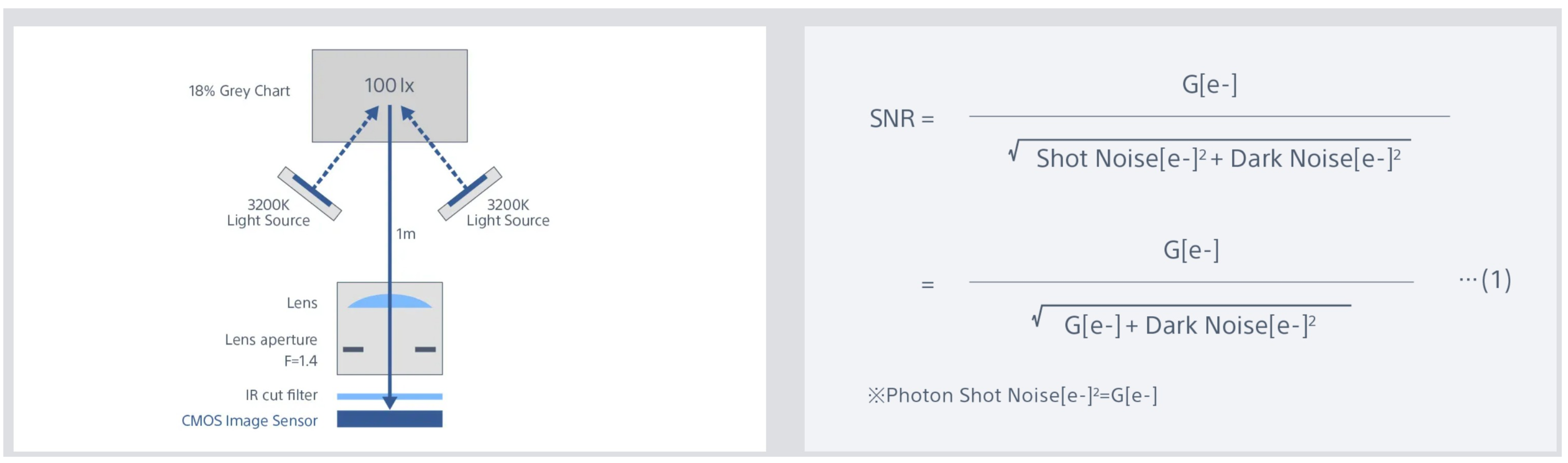

Схема метода измерения SNR1s

Два источника света с цветовой температурой 3200 [К] освещают шкалу серого 18% с разных сторон, яркость регулируется до 100 [лк]. Камера расположена таким образом, что расстояние от шкалы серого до светочувствительной поверхности датчика изображения составляет 1 м. Измеряются чувствительность [e-] и темновой шум [e-], а также рассчитывается отношение сигнал/шум 1s [лк] по формуле (1). Яркость, при которой уравнение (1) принимает значение 1, составляет SNR1s [лк].
Для получения дополнительной информации обратитесь в местный отдел продаж Sony.

Значение SNR1s (SNR1s [лк]) CMOS ( КМОП-датчиков изображения) для систем безопасности указывает на то, что чем ниже значение, тем лучше качество изображения при низкой освещённости. Значения SNR1s для отдельных типов продукции см. в каталоге продукции.

*) SNR1s — это новый индекс, предложенный компанией Sony SSS для оценки качества изображения при низкой освещенности. Он применим только к КМОП-матрицам для систем безопасности.
Компания Sony SSS оставляет за собой право изменять значения SNR1s без предварительного уведомления.
Компания  Sony SSS не несет ответственности за любые явления, возникающие в результате использования опубликованных значений SNR1s.

Как сопоставить значения SNR1s (SNR1s [лк]) с выраженным в люксах при значениях минимальной освещенности?

Производители камер часто указывают светочувствительность в люксах (lux). Однако эти данные могут быть завышены, особенно при минимальной освещенности. Поэтому при выборе камер с КМОП-матрицами от Sony лучше ориентироваться на внутренний индекс компании Sony SNR1s=lux. Он более точно показывает реальную светочувствительность сенсоров Sony, которые используются в системах видеонаблюдения.

До введения новой количественной системы для своих сенсоров, компания Sony использовала минимальную освещенность = lux. Например, для ранее выпускаемого сенсора IMX224 светочувствительность была указана как минимальная освещенность 0,005 lux, что эквивалентно новому индексу Sony SNR1s=0,13 lux. Используйте оригинальные данные светочувствительности для CMOS сенсоров изображения Sony применяемых в камерах видеонаблюдения. Просмотреть оригинальные таблицы Sony с индексом SNR1s=lux доступно по ссылке.

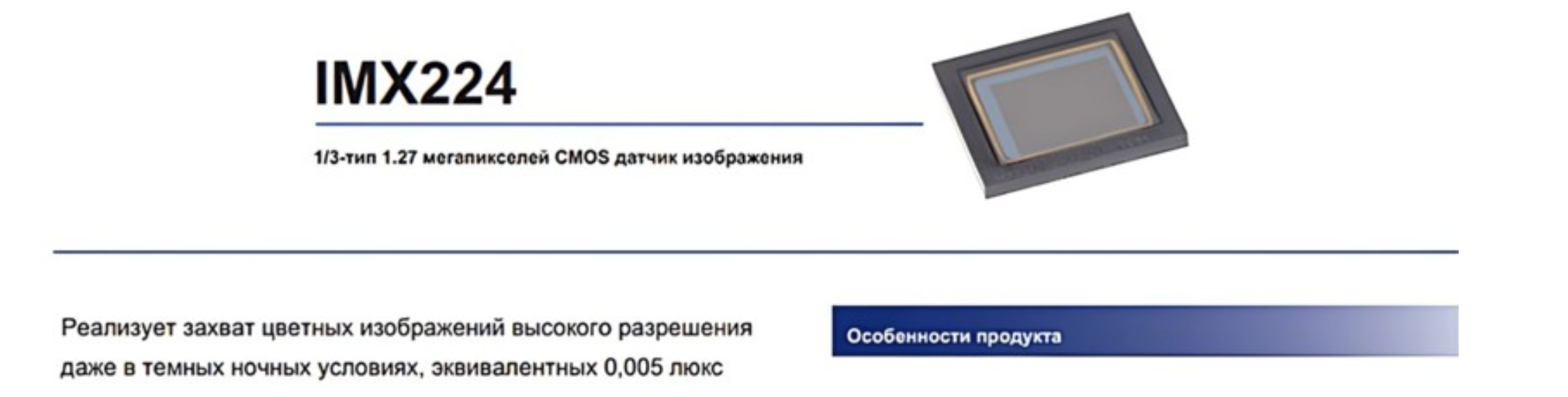

Оригинальный чек-лист для сенсора IMX224 представлен ниже.

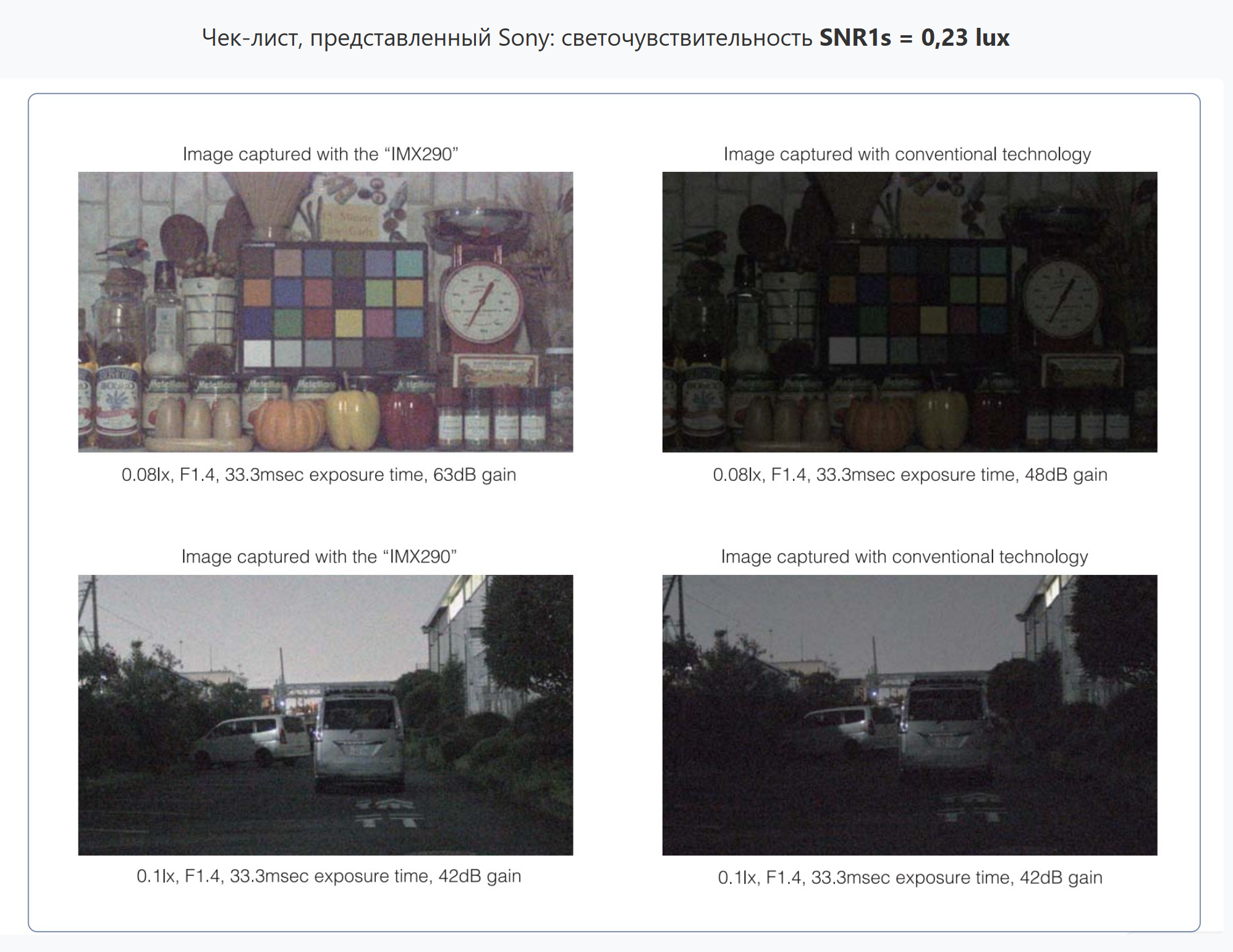

Вот еще один оригинальный чек-лист теста светочувствительности Sony для CMOS Sony IMX290.

Светочувствительность указанна в этом случае как минимальная освещенность =lux

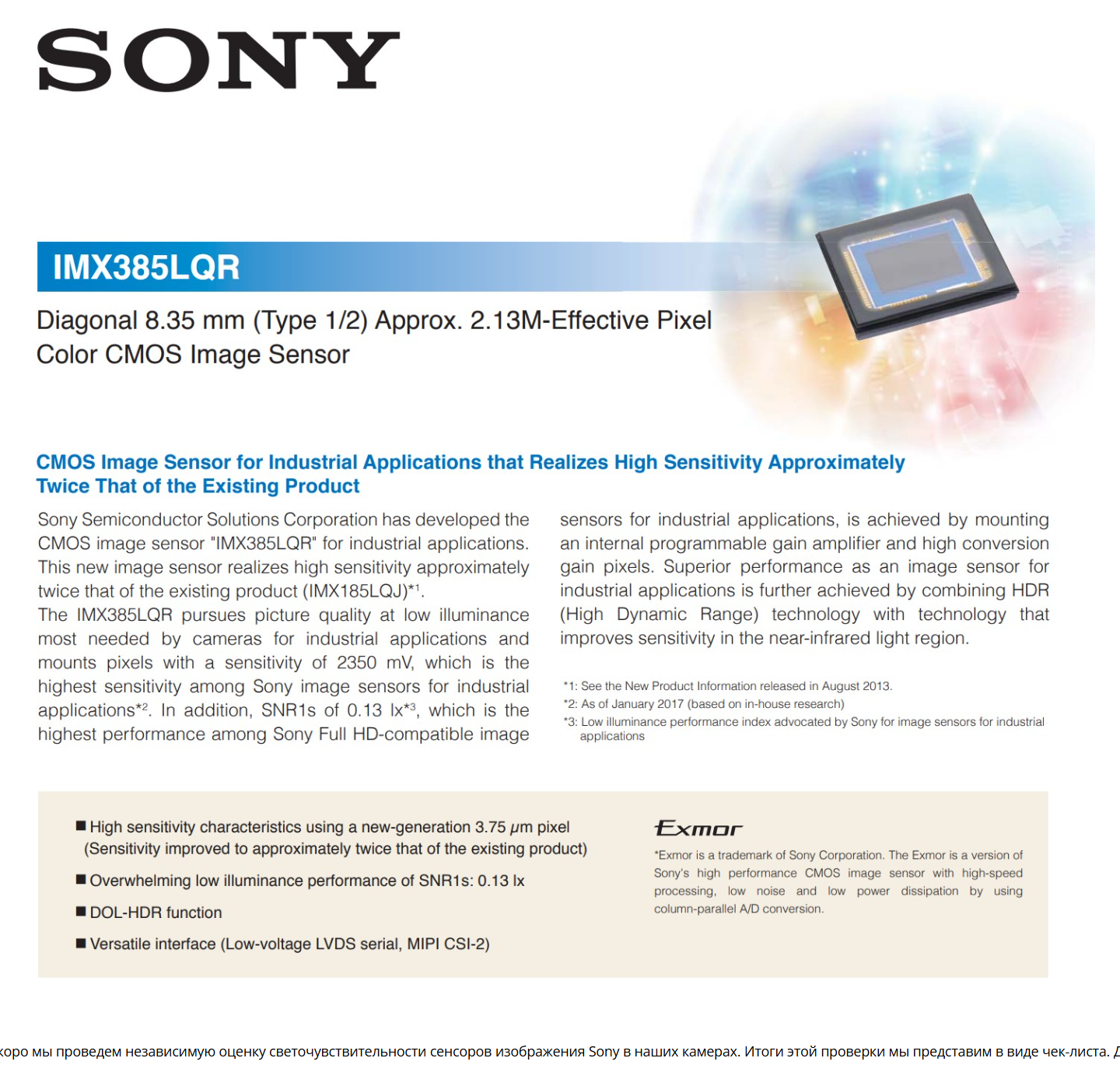

DATASHEET CMOS Sony на котором светочувствительность указана в SNR1s=0,13lux для IMX385

Скоро мы проведем независимую оценку светочувствительности сенсоров изображения Sony в наших камерах. Итоги этой проверки мы представим в виде чек-листа. Для тестирования используем прибор с разрешающей способностью 0,001 люкс.
