Описание что такое MIPI интерфейс?

MIPI (Mobile Industry Processor Interface) представляет собой набор стандартизированных интерфейсов, разработанных альянсом MIPI Alliance. Эти интерфейсы предназначены для подключения периферийных устройств и датчиков к встроенным процессорам мобильных и встраиваемых устройств. Они были разработаны с учетом требований к низкому энергопотреблению, высокой скорости передачи данных и устойчивости к электромагнитным помехам.

MIPI CSI-2 (Camera Serial Interface) — интерфейс, предназначенный для подключения сенсоров изображения к процессорам. Он обеспечивает высокоскоростную передачу данных от камеры.

MIPI DSI (Display Serial Interface) — интерфейс для подключения дисплеев к процессорам, обеспечивающий эффективную передачу данных и высокое качество отображения изображения.

MIPI C-PHY и MIPI D-PHY — физические интерфейсы, предназначенные для высокоскоростной передачи данных. C-PHY использует трёхфазное кодирование, а D-PHY — метод дифференциальной сигнализации.

Эти интерфейсы являются важной частью современных смартфонов, планшетов, камер и других портативных устройств, где особенно важны высокая скорость передачи данных, компактность и низкое энергопотребление.

Протокол MIPI регулирует правила обмена данными между устройствами.

Протокол MIPI обеспечивает совместимость различных компонентов, гарантируя стабильную связь и корректную работу устройств.

Ключевые стандарты MIPI включают:

MIPI CSI-2 — определяет интерфейс для камер и поддерживает передачу изображения с разрешением до 8K.

MIPI DSI-2 — интерфейс для подключения дисплеев, обеспечивающий высокую частоту обновления изображения и низкое энергопотребление.

MIPI I3C — интерфейс нового поколения для подключения датчиков, обеспечивающий более высокую производительность и энергоэффективность по сравнению с I²C.

MIPI UniPro — универсальный стандарт для обмена данными между различными подсистемами устройства.

Архитектура систем MIPI была разработана с целью обеспечения эффективной передачи данных. Её ключевые компоненты включают:

Контроллеры. Эти элементы отвечают за управление потоком данных между различными компонентами системы.

Физические уровни (PHY). Эти уровни обеспечивают надёжную передачу сигнала, что является основой для эффективной работы всей системы.

Протокольные уровни. Они регулируют правила обмена данными, обеспечивая упорядоченную и стабильную работу системы.

Такая многоуровневая архитектура обеспечивает высокопроизводительную и надёжную связь между различными компонентами устройства, что способствует его эффективному функционированию.

7.1. Описание MIPI CSI-1

MIPI CSI-1 — первая версия архитектуры интерфейса MIPI, которая определила протоколы подключения встроенной камеры к хост-процессору.

Серийный интерфейс камеры CSI-1 (Camera Serial Interface) — это протокол связи, использовавшийся для передачи данных с датчика изображения на встроенную платформу обработки в мобильных вычислительных устройствах. Данный протокол был основан на спецификациях физического и протокольного уровней.

Спецификация MIPI CSI-1 определяла электрические и сигнальные характеристики физического уровня, а также структуру пакетов и правила обмена данными на протокольном уровне. Интерфейс использовался для передачи изображений, управляющих данных и другой служебной информации между камерой и хост-процессором.

Сегодня MIPI CSI-1 считается устаревшим стандартом. На смену ему пришли более современные и производительные версии интерфейса — MIPI CSI-2 и MIPI CSI-3.

Первая версия MIPI CSI-2 была выпущена в 2005 году и включала в себя несколько уровней протокола:

• Физический уровень.

• Уровень объединения полос.

• Уровень протокола низкого уровня.

• Уровень преобразования пикселей в байты.

• Прикладной уровень.

Благодаря широкому распространению и высокой производительности интерфейс MIPI CSI-2 получил применение не только в мобильных устройствах, но и в современных системах машинного зрения.

Сегодня стандарт MIPI CSI-2 используется в таких областях, как автономный транспорт, беспилотные летательные аппараты, умные города, биомедицинская визуализация и робототехника.

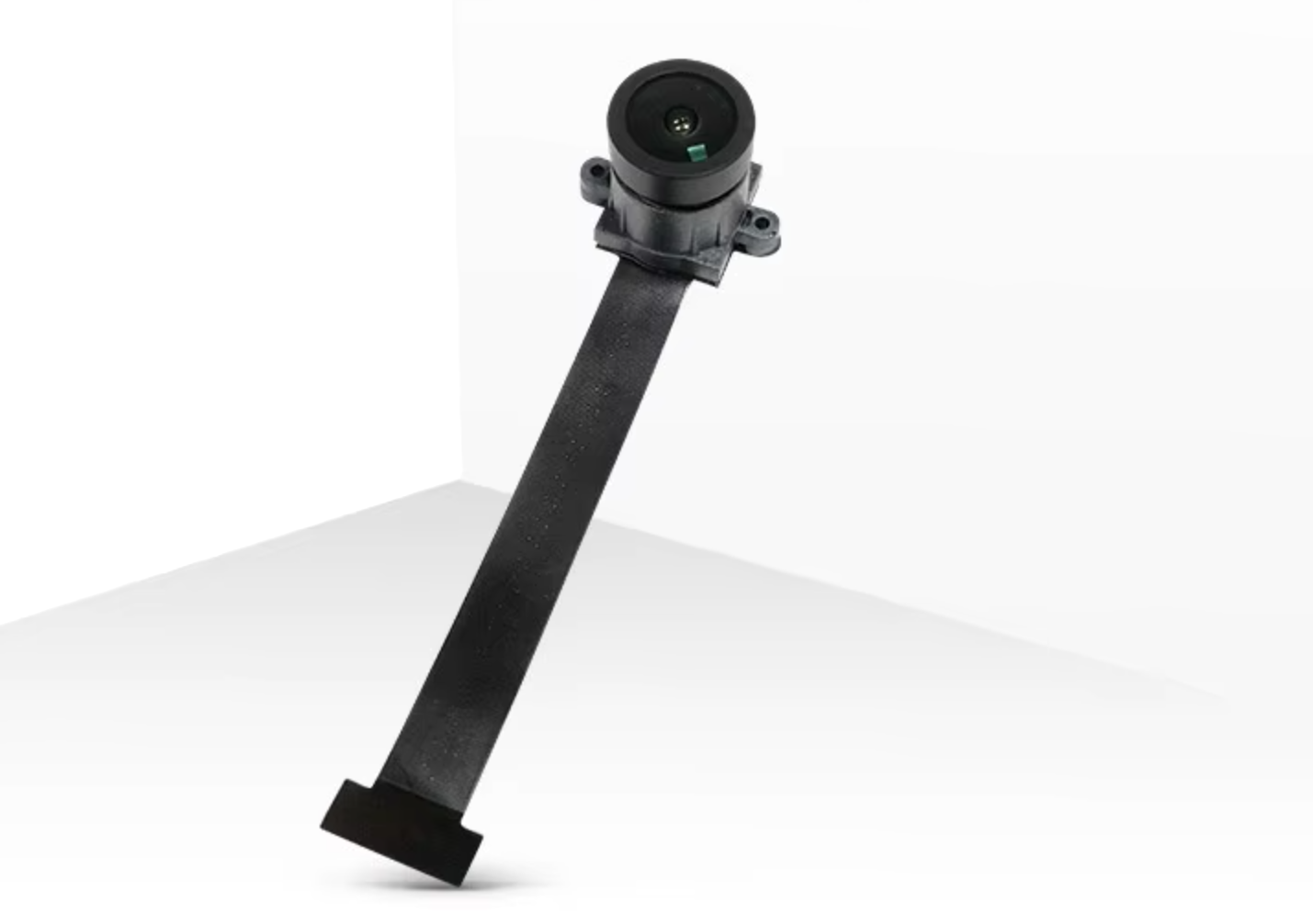

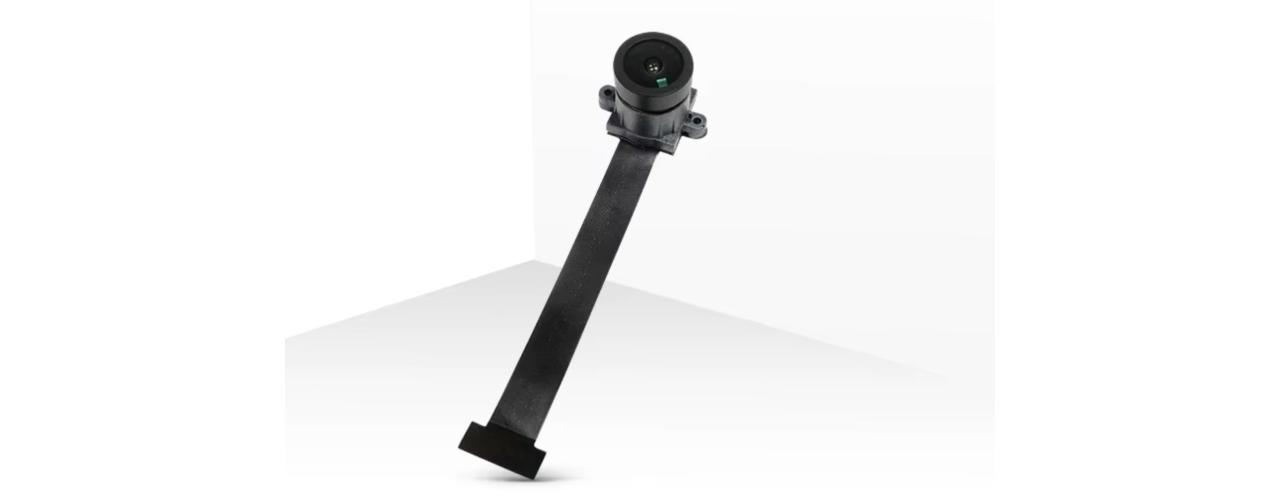

В настоящее время в мобильных устройствах и системах компьютерного зрения используются два основных типа камер: USB-камеры и MIPI-камеры.

Рассмотрим преимущества использования MIPI-камер для мобильных устройств и систем компьютерного зрения по сравнению с USB-камерами:

1. Экосистема.
MIPI Alliance представляет собой активное сообщество производителей датчиков изображения, объективов и других компонентов, которые оптимизированы для работы с интерфейсом MIPI. Это значительно упрощает разработку систем на основе MIPI-камер.

2. Размер и форм-фактор.
MIPI-камеры имеют значительно меньшие размеры и более компактную конструкцию по сравнению с USB-камерами, что делает их удобными для интеграции в мобильные и встраиваемые устройства.

3. Гибкость.
MIPI-камеры совместимы с различными типами процессоров и датчиков изображения, что обеспечивает высокую универсальность при разработке различных устройств.

4. Скорость передачи данных.
MIPI-камеры способны передавать данные изображения с высокой скоростью, значительно превосходя USB-камеры в задачах, связанных с высоким разрешением и высокой частотой кадров.

5. Энергопотребление.
MIPI-камеры отличаются высокой энергоэффективностью, что позволяет использовать их в портативных устройствах, мобильной электронике и системах с питанием от аккумуляторов.

В чем разница между MIPI C-PHY и D-PHY?

MIPI C-PHY использует трёхфазную схему кодирования для передачи данных, что позволяет обеспечить высокую пропускную способность при меньшем количестве физических линий подключения.

MIPI D-PHY использует дифференциальную сигнализацию. Такой подход делает интерфейс более простым в реализации, однако для достижения высоких скоростей передачи данных может потребоваться большее количество линий.

Как внедрить интерфейсы MIPI в новые проекты?

Внедрение интерфейсов MIPI требует правильного выбора подходящей спецификации, использования совместимых компонентов и соблюдения стандартов MIPI. Это позволяет обеспечить оптимальную производительность, стабильность работы и совместимость различных компонентов системы.
