Сенсор изображения CMOS SONY IMX533CQK-D
Автор: Видеокомаплект Дата: 26.12.2024 Просмотров: 480 Комментарии: 0

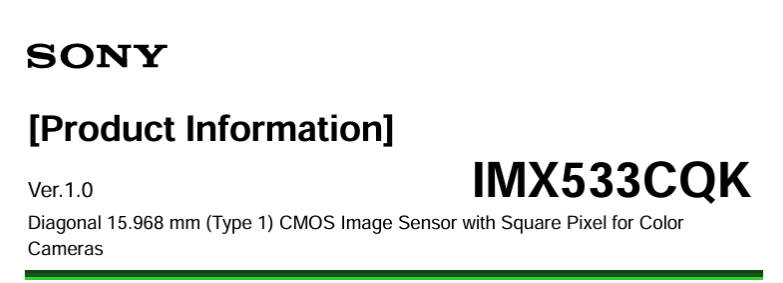

Сенсор изображения CMOS Sony Starvis IMX533CQK-D: описание и характеристики
Базовые параметры и производительность: Высокотехнологичный CMOS-датчик изображения с крупной диагональю матрицы 15,968 мм (оптический формат Type 1) и квадратным расположением цветных пикселей. Сенсор обладает эффективным разрешением примерно 9,07 млн пикселей (9 Mpix), обеспечивая бескомпромиссную детализацию кадра.
Электронная архитектура и скорость считывания
Сенсор IMX533CQK-D оснащен встроенной схемой программируемого усилителя (PGA) с максимальным уровнем усиления до 36 дБ, а также высокоточным 14-битным аналого-цифровым преобразователем (АЦП).
Интегрированный 14-битный цифровой интерфейс позволяет осуществлять высокоскоростное считывание данных со всей площади матрицы (9,07 млн эффективных пикселей) на скорости до 26,9 кадра в секунду (fps) в режиме фиксации неподвижного изображения. Кроме того, для сценариев, требующих повышенной динамики потока, сенсор поддерживает 12-битную оцифровку с высокой частотой считывания до 63,6 кадра в секунду (fps).
Сфера применения и стандарты надежности:
Высочайший уровень качества и отказоустойчивости данного продукта полностью соответствуют строгим стандартам, предъявляемым к оборудованию для профессиональных систем видеонаблюдения и мониторинга (CCTV).
Заложенный инженерами запас надежности позволяет эффективно эксплуатировать сенсор не только в охранных комплексах, но и в других индустриальных целях, требующих непрерывной работы в режиме 24/7. При возникновении специфических проектных вопросов рекомендуется обращаться к официальным торговым представителям корпорации Sony Semiconductor Solutions Corporation.
Ключевые особенности и архитектура матрицы
Инновационные технологии интеграции: Сенсор отличается поддержкой продвинутой функции многокамерной синхронизации (присвоение индивидуального ID до шести чипов на одной шине). Кроме того, реализована уникальная аппаратная функция вставки данных гироскопа, которая позволяет интегрировать телеметрию со сторонней микросхемы гироскопа (Gyro IC) прямо в метаданные каждого видеокадра для последующей идеальной стабилизации изображения.
| Технологическая особенность | Спецификация и параметры Sony IMX533CQK-D |
|---|---|
| Архитектура и формат | Активная пиксельная матрица CMOS (Active Pixel Sensor) с идеальным «квадратным» соотношением сторон 1:1 |
| Технология сенсора | Матрица с обратной засветкой (BSI — Back-Illuminated Sensor) для максимальной светочувствительности |
| Цветовой фильтр | Мозаичный фильтр основных цветов Bayer RGB (красный, зеленый, синий) |
| Тактовая частота | Входная опорная тактовая частота составляет 72 МГц |
| Тип затвора | Режим съемки подвижного изображения с использованием электронного скользящего затвора (Rolling Shutter) |
| Встроенная логика на кристалле | Интегрированный драйвер горизонтальной (H) и вертикальной (V) развертки, а также встроенная цепь последовательной связи |
| Усиление сигнала (Gain) | Встроенная на кристалле схема CDS / PGA с мощным аппаратным усилением до +36 дБ (доступно в режимах 12 и 14 бит) |
| Аналого-цифровое преобразование | Встроенный высокоточный АЦП с изменяемой разрядностью: 11-бит / 12-бит / 14-бит |
| Высокоскоростной интерфейс | 8-канальный (8 lanes) последовательный интерфейс SLVS-EC с поддержкой экстремальных скоростей передачи данных 2,304 Гбит/с или 1,152 Гбит/с на линию |
| Сканирование и кадрирование | Режим считывания всех пикселей матрицы, различные кастомные режимы считывания, а также инвертирование направления развертки по осям H / V |
Правовая информация и торговые марки:
STARVIS является зарегистрированным товарным знаком корпорации Sony Corporation. Данная марка присваивается исключительно передовым CMOS-сенсорам изображения, построенным по технологии обратной засветки матрицы (BSI) и разработанным специально для применения в профессиональных камерах видеонаблюдения премиум-класса.
Стандарты светочувствительности STARVIS:
Фирменная архитектура пикселей обеспечивает эталонную чувствительность величиной 2000 мВ и более на 1 мкм² (значение зафиксировано для цветной матрицы при работе со стандартным источником света с яркостью 706 кд/м² под объективом с апертурой F5.6 в эквиваленте времени накопления заряда за 1 секунду).
Благодаря этому сенсоры семейства STARVIS гарантируют беспрецедентно высокое качество, четкость и информативность изображения как в видимом спектре света, так и в ближней инфракрасной области (Near-Infrared / NIR), что критически важно для эффективного ночного видеонаблюдения.
Физическая структура и геометрические параметры чипа
Геометрия матрицы: Сенсор обладает крупным размером пикселя — 3,76 × 3,76 мкм. Квадратная форма пикселей и увеличенная площадь элементарной ячейки позволяют улавливать значительно больше фотонов света, что обеспечивает превосходное соотношение сигнал/шум в условиях глубоких сумерек.
| Параметр структуры | Спецификация Sony IMX533CQK-D |
|---|---|
| Тип сенсора | Высокопроизводительный твердотельный CMOS-датчик изображения |
| Оптический формат | Type 1 (крупная диагональ матрицы 15,968 мм) |
| Физические размеры чипа | 15,469 мм (Г) × 16,375 мм (В) |
| Общее количество пикселей | 3015 (Г) × 3080 (В) — примерно 9,286 Mpix |
| Эффективные пиксели | 3003 (Г) × 3003 (В) — примерно 9,066 Mpix (соотношение сторон 1:1) |
| Активные пиксели | Примерно 9,018 Mpix |
| Размер элементарной ячейки | 3,76 мкм (Г) × 3,76 мкм (В) |
| Оптический черный (Optical Black) |
• По горизонтали (H): передняя зона — 0 px, задняя — 0 px • По вертикали (V): передняя зона — 12 px, задняя — 0 px |
| Тип корпуса (Пакет) | Высоконадежный индустриальный 178-контактный корпус типа LGA |
Схемы корпусирования и графики спектральной светочувствительности
