Сенсор изображения матричного типа CMOS OVOS8A10 полное описание

Автор: Видеокомплект Дата: 26.04.2021 Просмотров: 1585 Комментарии: 0

Сенсор изображения матричного типа CMOS OV OS08A10 — полное описание

OmniVision OS08A10 — это датчик изображения с низким энергопотреблением, обеспечивающий разрешение 8 мегапикселей для различных приложений, включая коммерческое видеонаблюдение, Интернет вещей (IoT), экшн-камеры, дроны и системы дополненной и виртуальной реальности (AR/VR).

OS08A10, основанный на передовой пиксельной архитектуре PureCel® от OmniVision, использует технологию задней подсветки пикселя (BSI) с улучшенной чувствительностью при слабом освещении, что позволяет получать изображения высокого разрешения и записывать видео в формате 4K2K даже в сложных условиях высококонтрастного освещения.

CMOS-сенсор изображения OS08A10 обеспечивает съемку плавного, лучшего в своем классе видео в формате 4K 2K со скоростью 60 кадров в секунду, а также видео 1080p со скоростью до 120 кадров в секунду, обеспечивая высокую детализацию по всей зоне наблюдения.

OS08A10 также имеет угол главного луча 11° (CRA), режим высокого динамического диапазона (HDR) с двумя экспозициями и низкое энергопотребление, что делает его подходящим решением для дронов с батарейным питанием и различных беспроводных устройств.

Кроме того, OS08A10 совместим с современными технологиями сжатия видео, включая высокоэффективное кодирование видео (HEVC), что позволяет передавать видео формата 4K на стандартные дисплеи и снижать требования к пропускной способности каналов передачи данных.

Оптический формат: 1/1,8 дюйма.

CMOS-сенсор изображения OmniVision OS08A10 обладает широким набором программируемых функций и поддерживает современные интерфейсы передачи данных, что позволяет использовать его в системах видеонаблюдения, промышленной автоматизации, беспилотных летательных аппаратах и интеллектуальных устройствах.

Сенсор поддерживает следующие программируемые элементы управления:

Регулировка частоты кадров.
Зеркальное отображение и переворот изображения.
Обрезка кадра (Crop).
Оконный режим (Windowing).

Поддерживаемые выходные форматы:

10-/12-битный RAW RGB.

Поддерживаемые разрешения изображения:

4K (3840×2160).
2K (2560×1440).
Full HD (1920×1080).
HD (1280×720).

Дополнительные возможности сенсора OS08A10:

Поддержка биннинга пикселей 2×2.
Стандартный последовательный интерфейс SCCB.
Встроенный 12-битный аналого-цифровой преобразователь (АЦП).
Интерфейс передачи данных MIPI/LVDS (до 4 линий со скоростью до 1500 Мбит/с на каждую линию).
Поддержка двухэкспозиционного режима HDR.
Программируемые линии ввода/вывода (GPIO).
Режим повышенной светочувствительности LSM (Light Sensing Mode).
Поддержка PLL совместно с интерфейсом SCCB.
Поддержка FSIN (Frame Synchronization Input) для внешней синхронизации кадров.

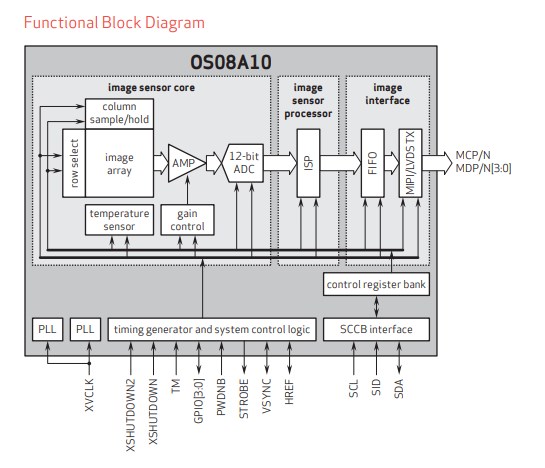

Структурная схема CMOS-сенсора OmniVision OS08A10

Спецификация	OS08A10-H92A-1B
Упаковка	CSP
Технология	PureCel®
Поддержка HDR	Да
Интерфейс	MIPI / LVDS
Тип затвора	Rolling Shutter (роллинг-затвор)
Разрешение	8 МП
Цветовой фильтр (CFA)	RGB Bayer
Тип сигнала	Цифровой
Потребляемый ток	Активный режим: 240 мА Режим отключения: <10 мкА
Выходной формат	RAW
Рабочая температура	От −30 °C до +85 °C
Оптический формат	1/1.8"
Максимальная частота кадров	60 кадров/с (полное разрешение)
Размер пикселя	2,0 мкм × 2,0 мкм
Активная область изображения	7736,256 × 4379,616 мкм
Документация	Руководство по продукту (PDF)
