Сенсор изображения CMOS Sony IMX515 характеристики описание

Автор: Видеокомплект Дата: 09.12.2024 Просмотров: 221 Комментарии: 0

Характеристики и описание CMOS Sony IMX515

Версия 1.0 IMX515-AAQN

Твердотельный датчик изображения CMOS с диагональю 6,43 мм (тип 1/2,8) и квадратными пикселями для цветных камер.

Описание

IMX515-AAQN — это диагональный 6,4 мм (тип 1/2,8) CMOS-датчик изображения с активными пикселями твердотельного типа, с квадратной пиксельной матрицей и 8,46 млн эффективных пикселей.

Этот чип работает с аналоговым напряжением питания 2,9 В, цифровым 1,1 В и интерфейсным 1,8 В тройным источником питания и имеет низкое энергопотребление.

Высокая чувствительность, низкий темновой ток и отсутствие размытия достигаются за счёт применения мозаичных фильтров основных цветов R, G и B.

Этот чип оснащён электронным затвором с переменным временем интегрирования заряда.

Применение: камеры видеонаблюдения, камеры FA, промышленные камеры.

Функции

Точки типа активных пикселей CMOS.

Встроенная схема регулировки синхронизации, драйвер H/V и последовательная схема связи.

Входная частота: 24 МГц / 27 МГц / 37,125 МГц / 72 МГц / 74,25 МГц.

Количество рекомендуемых пикселей записи: 3840 (H) × 2160 (V), примерно 8,29 M пикселей.

Режим считывания:
Режим сканирования всех пикселей.
Режим горизонтального/вертикального 2/2-строчного биннинга.
Режим обрезки окна.
Горизонтальное/вертикальное направление — нормальный/инвертированный режим считывания.

Скорость считывания:

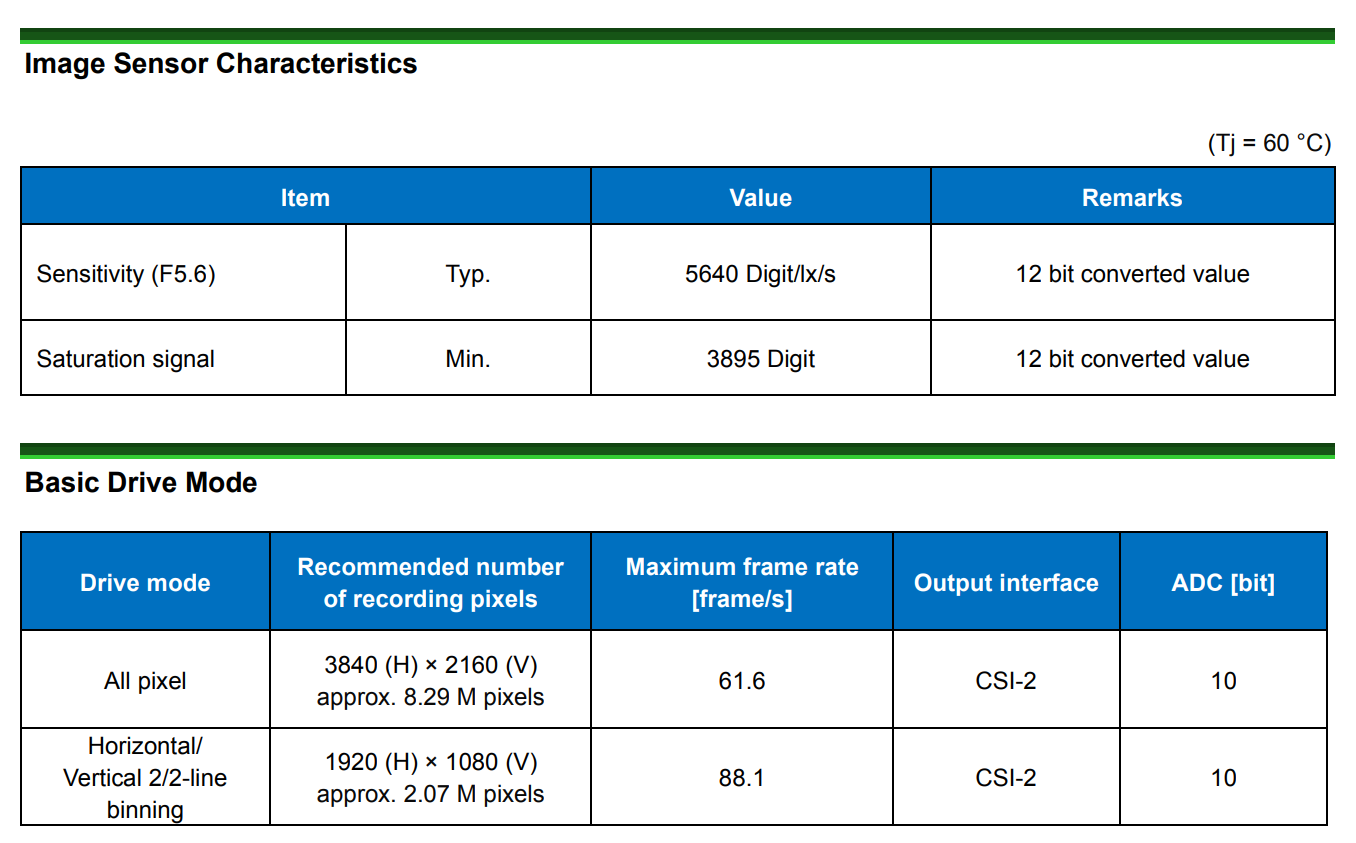

Максимальная частота кадров:
Режим сканирования всех пикселей: 12 бит — 52,2 кадра/с, 10 бит — 61,6 кадра/с.

Функция расширенного динамического диапазона (HDR):
Многократная экспозиция HDR.
Цифровое перекрытие HDR.

Синхронизация работы датчиков.

Функция переменной скорости затвора (разрешение 1H единиц).

Функция CDS/PGA:
От 0 дБ до 30 дБ: аналоговое усиление 30 дБ (шаг 0,3 дБ).
30,3 дБ – 72 дБ: аналоговое усиление 30 дБ + цифровое усиление 0,3 дБ – 42 дБ (шаг 0,3 дБ).

Поддерживает ввод/вывод:
Последовательный выход данных CSI-2 (2-полосный / 4-полосный), выход RAW10 / RAW12.

* STARVIS является зарегистрированной торговой маркой или торговой маркой Sony Group Corporation или её филиалов.

STARVIS — это технология пикселей с задней подсветкой, используемая в CMOS-датчиках изображения для камер безопасности.

Чувствительность составляет 2000 мВ или более на 1 мкм² (цветной продукт при освещении источником света 706 кд/м², эквивалентное значение F5.6 при времени накопления 1 с).

Технология обеспечивает высокое качество изображения в видимом диапазоне света и ближнем инфракрасном диапазоне.
