Высоко-скоростной USB 2.0 видеомодуль 2 Мп ON Semiconductor AR0234CS (Global Shutter)

Индустриальная Full HD плата машинного зрения 60 FPS с поддержкой объективов M12 и одновременным считыванием пикселей.

ON Semi AR0234CS Global Shutter Full HD 60 FPS M12 Lens Mount

Принцип работы и преимущества глобального затвора

Аппаратный режим Global Shutter в датчике изображения AR0234CS позволяет всем пикселям сенсора одновременно начинать и прекращать экспозицию в течение жестко запрограммированного периода. По окончании времени экспонирования начинается синхронное построчное считывание данных. Подобная архитектура, аналогичная механическим затворам пленочных камер, позволяет получать идеально детализированные, неискаженные цифровые изображения быстро движущихся объектов без эффекта «желе», колебаний кадра и перекосов.

■Крупный шаг пикселя (3.0 мкм): Квадратные пиксели увеличенного размера 3.0 um x 3.0 um захватывают больше светового потока, минимизируя шумы в динамике.
■Честные 60 кадров в секунду: Стабильный, плавный Full HD поток (1920x1080) для мгновенного машинного анализа быстротечных событий.
■Ультралегкое OEM-исполнение: Вес платы составляет всего 12 грамм, что упрощает монтаж на селфи-палки, PDA-терминалы и подвижные элементы роботов.
■Отсутствие автоматического переключения IR-CUT: Стабильные оптические характеристики без паразитных механических кликов фильтра, оптимизированные для постоянного индустриального освещения.

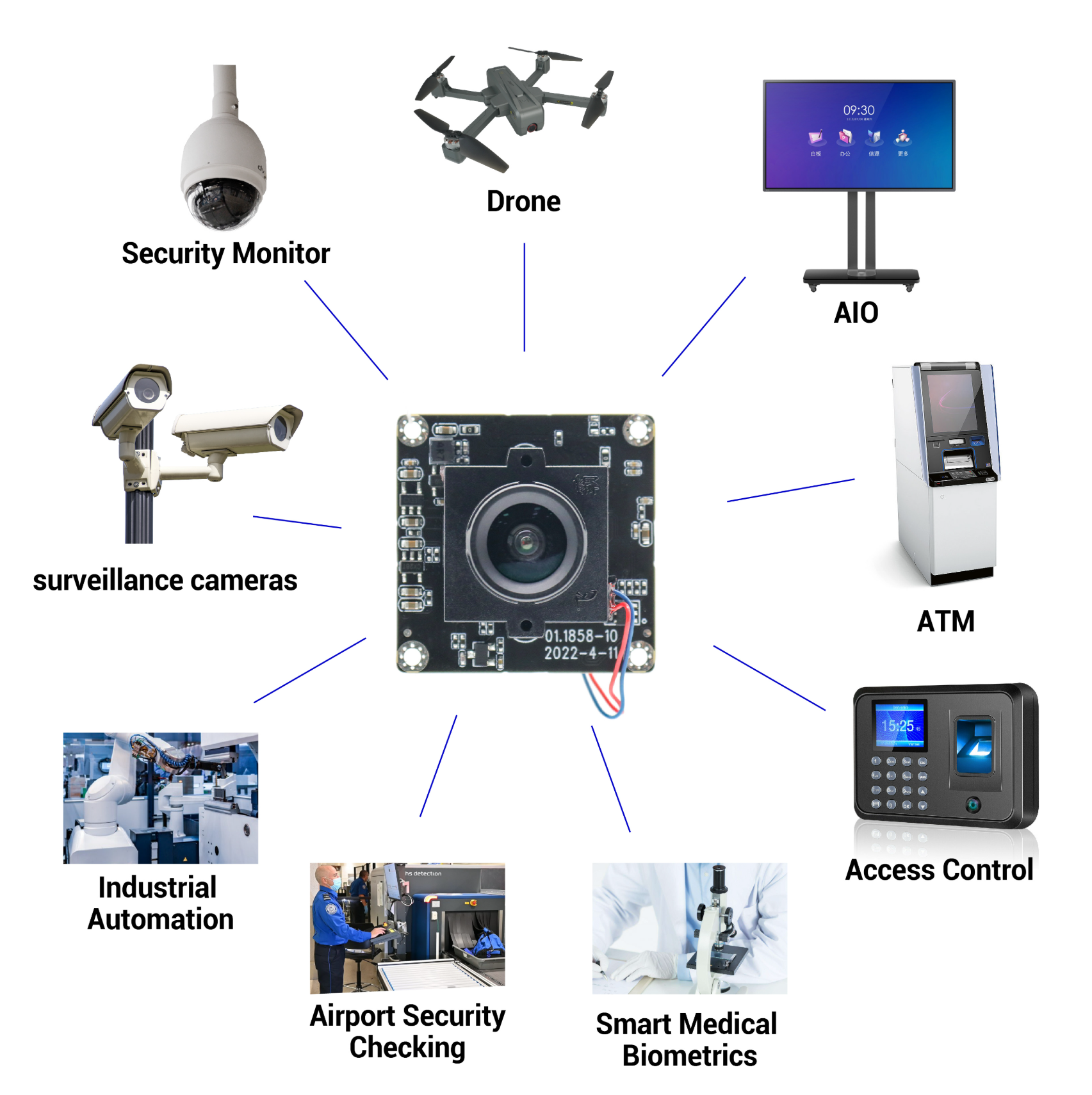

Рис 1. Сферы применения OEM-видеомодуля AR0234CS в интеллектуальных экосистемах контроля

Области применения и экосистема внедрения

Благодаря полной поддержке крепления под резьбовые объективы **M12** и универсальному Color-интерфейсу вывода данных, плата легко масштабируется под любые приспособления и прикладные ИТ-задачи:

Рекомендуемые ИИ и промышленные сценарии:

■Автомобильный сектор: Интеграция в продвинутые системы помощи водителю (ADAS), автомобильные регистраторы и телематические камеры безопасности.
■Биометрия и безопасность: Сканирование и верификация радужной оболочки глаза, бесконтактное распознавание жестов оператора, системы мгновенной идентификации отпечатков пальцев.
■Smart-инфраструктура: Интеграция в комплексы Smart City («Умный город»), экосистемы автоматизации «Умный дом», торговые автоматы, ноутбуки и цифровые DV-камеры.
■Промышленный контроль: Системы экспертного технического зрения, высокоточные медицинские комплексы визуализации и роботизированное распознавание брака.

Области применения и экосистема внедрения

Рекомендуемые ИИ и промышленные сценарии:

■Автомобильный сектор: Интеграция в продвинутые системы помощи водителю (ADAS), автомобильные регистраторы и телематические камеры безопасности.
■Биометрия и безопасность: Сканирование и верификация радужной оболочки глаза, бесконтактное распознавание жестов оператора, системы мгновенной идентификации отпечатков пальцев.
■Smart-инфраструктура: Интеграция в комплексы Smart City («Умный город»), экосистемы автоматизации «Умный дом», торговые автоматы, ноутбуки и цифровые DV-камеры.
■Промышленный контроль: Системы экспертного технического зрения, высокоточные медицинские комплексы визуализации и роботизированное распознавание брака.

Технические характеристики

Оптическая матрица	ON Semiconductor CMOS 1/2.6” (Модель AR0234CS)
Режим затвора (Shutter)	GLOBAL SHUTTER (Глобальный синхронный затвор)
Эффективные пиксели	2 Мегапикселя / Full HD (Разрешение сенсора 1920 H x 1080 V)
Скорость потока (Частота)	До 60 кадров в секунду (60fps) при максимальном разрешении
Физический размер пикселя	3.0 um x 3.0 um (Увеличенная площадь светозахвата)
Интерфейс передачи и линза	Вывод данных по USB 2.0 (Color Interface), нативная поддержка M12 объективов
Инфракрасный фильтр	Без автоматического переключения IR CUT фильтра (для стабильного фокусного расстояния)
Вес нетто модуля	Суперлегкое исполнение — всего 12 грамм

Печатная плата и схемотехника модуля AR0234CS

Техническое описание топологии: Чертеж посадочных мест, габаритных размеров и разводки дорожек многослойной печатной платы. На схеме отражено расположение сигнальных линий USB-интерфейса, обвязки цепей питания матрицы и посадочного гнезда под крепление резьбовых объективов стандарта M12.

Технические характеристики модуля 003-1858-B4

Технический параметр	Значение характеристики
Номер модели	003-1858-B4 (Плата видеомодуля камеры машинного зрения)
Оптический датчик (Сенсор)	1/2,6 дюйма, высокопроизводительный полупроводниковый датчик AR0234
Тип затвора (Shutter)	Глобальный затвор (Global Shutter) — одновременная экспозиция кадра
Активные пиксели	2,3 Мегапикселя (высокая контурная резкость деталей)
Скорость потока / Частота	60 кадров в секунду (60 FPS стабильного видео без шлейфов)
Физический размер пикселя	3,0 мкм * 3,0 мкм (увеличенная ячейка для работы в динамике)
Выходной цифровой формат	YUY2 / MJPG (высокая степень компрессии потока без потерь)
Цветность	Полноцветное изображение (Color Mode)
Тип фокусировки	Фиксированный фокус (Fixed Focus)
Поле зрения матрицы (FOV)	Ультраширокое: Горизонтальное (Г) = 125°, Вертикальное (В) = 91°
Отношение сигнал/шум	38 дБ (минимальный уровень зернистости кадра)
Динамический диапазон	71,4 дБ (глубокая проработка теней и ярких зон)
Отзывчивость (Чувствительность)	56 Кэ- / люкс сек
Интерфейс подключения	USB 2.0 High Speed (UVC протокол Plug & Play)
Регулируемые параметры	Яркость, контрастность, насыщение цвета, оттенок, четкость, гамма, баланс белого, экспозиция
Спецификация объектива	Фокусное расстояние: 3,6 мм; FOV: 125° без дисторсии / искажений. Размер крепежной резьбы линзы: М12 * П0.5
Энергопотребление / Ток	Рабочий ток составляет МАКС. 200 мА (низкое тепловыделение платы)

Часто задаваемые вопросы (FAQ)

Как устроен режим Global Shutter в матрице AR0234CS? +

В отличие от стандартного затвора, глобальный затвор позволяет всем пикселям датчика одновременно начинать и прекращать экспозицию. Только после окончания этого времени данные считываются построчно. Это исключает любые колебания, перекосы и смазывания при съемке динамических сцен.

Какое преимущество дает размер пикселя 3.0 мкм? +

Крупный шаг пикселя (3.0 um x 3.0 um) обеспечивает увеличенную площадь захвата фотонов. Это позволяет матрице ON Semiconductor собирать больше света за единицу времени, снижая уровень цифрового шума и сохраняя высокую четкость картинки при высокой скорости съемки.

Какую максимальную скорость видео выдает видеомодуль? +

Модуль поддерживает стабильную высокоскоростную передачу потока на частоте до 60 кадров в секунду (60fps) при полноценном разрешении Full HD (1920x1080 пикселей). Это оптимально для фиксации быстро летящих деталей на производстве или распознавания жестов.

Какие типы объективов поддерживает плата? +

Конструкция печатной платы оснащена стандартным посадочным местом с нативной поддержкой резьбовых объективов формата M12. Пользователь может самостоятельно подобрать и закрепить линзы с любым необходимым углом обзора и фокусным расстоянием.

Почему в камере отсутствует автоматический переключатель IR-CUT? +

Отсутствие движущегося механического ИК-фильтра гарантирует абсолютную стабильность оптической оси и фокусного расстояния. Это критически важно в прецизионных измерительных приборах машинного зрения, где механические клики фильтра могут сбить калибровку пикселей.

В каких сферах применяется модуль AR0234CS? +

Модуль имеет широкую сферу эксплуатации:
• Автомобильные ADAS-системы — детекция дорожной обстановки в движении;
• Биометрия — быстрое сканирование радужной оболочки глаза и вен;
• VR/AR гарнитуры — отслеживание движений и наложение графики;
• Промышленная автоматика — бесконтактное распознавание жестов и контроль конвейеров.

Характеристики
Размер пикселя	3.0 um x 3.0 um
Резолюция
Матрица	CMOS 1/2.6” Image Sensor AR0234
Разрешающая способность	2 МП 1920(H)x1080(V)@ 60fps
SHUTTER CONTROL
Затвор камеры	Global Shutter
Общая
Питание	DC5V, 120 мА ~ 220 мА
Интерфейс подключения	USB 2.0 output
