CMOS IMX464LQR описание характеристика
Автор: Видеокомплект Дата: 26.12.2024 Просмотров: 296 Комментарии: 0

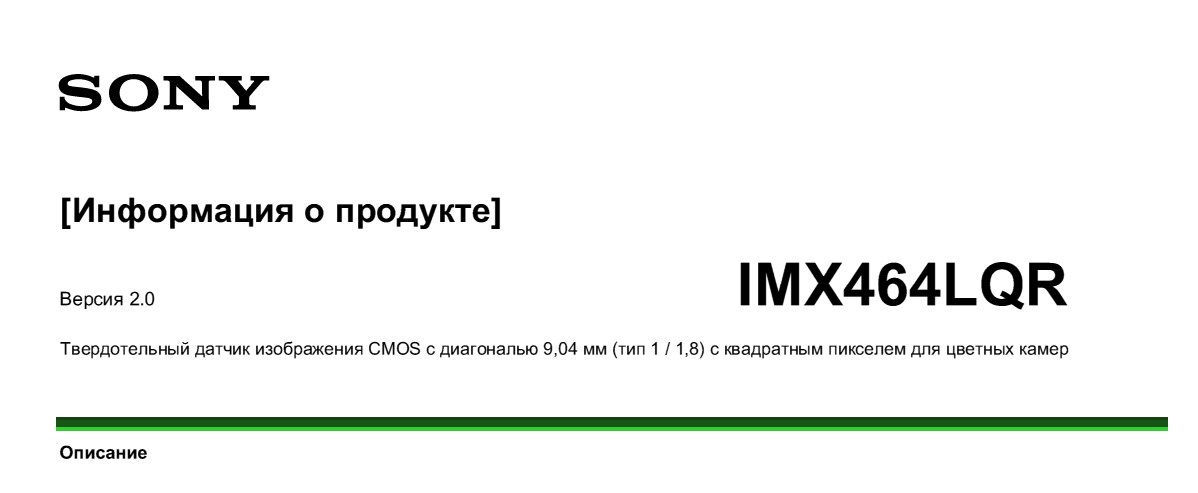

Сенсор изображения CMOS Sony Starvis IMX464LQR
Базовые параметры: Высокотехнологичный твердотельный датчик изображения CMOS с диагональю матрицы 9,04 мм (оптический формат 1/1.8") и квадратным расположением пикселей. Разработан специально для применения в профессиональных цветных видеокамерах.
Техническое описание
IMX464LQR — это твердотельный CMOS-сенсор изображения с диагональю 9,04 мм (тип 1/1.8"), оснащенный активными пикселями, квадратной матрицей пикселей и эффективным разрешением 4,17 млн пикселей (4 Mpix).
Данный чип работает на базе тройного источника питания: аналогового напряжения 2,9 В, цифрового 1,2 В и интерфейсного 1,8 В, что обеспечивает ему ультранизкое энергопотребление в процессе эксплуатации. Высочайшая светочувствительность, минимальный темновой ток и полное отсутствие пространственного смазывания изображения достигаются за счет интеграции мозаичных фильтров основных цветов (RGB).
Чип дополнительно оснащен высокоскоростным электронным затвором с функцией гибкого регулирования времени интегрирования заряда.
Рекомендуемые сферы применения:
- Профессиональные системы охранного видеонаблюдения (CCTV)
- Камеры промышленной автоматизации (Factory Automation / FA)
- Специализированные индустриальные видеосистемы
Ключевые особенности и технические возможности сенсора
Режимы работы и производительность: Сенсор поддерживает сканирование всей матрицы, гибкое кадрирование (режим обрезки окна), а также инвертированное считывание по вертикали и горизонтали. При максимальном разрешении 2688 × 1520 пикселей и 10-битной глубине цвета АЦП скорость считывания достигает внушительных 90 кадров в секунду.
| Параметр / Функция | Технические характеристики сенсора IMX464LQR |
|---|---|
| Архитектура матрицы | Активная пиксельная матрица типа CMOS (CMOS Active Pixel Sensor) |
| Встроенная логика | Интегрированная схема регулировки таймингов, H/V-драйвер и контроллер последовательной связи |
| Входная опорная частота | От 6 до 27 МГц / 37,125 МГц / 74,25 МГц |
| Разрешение записи | Рекомендуемое эффективное количество пикселей: 2688 (Г) × 1520 (В) — около 4.09 Mpix |
| Динамический диапазон | Расширенный динамический диапазон (HDR): режим многократной экспозиции HDR и цифровое перекрытие кадров (Digital Overlap HDR) |
| Электронный затвор | Функция затвора с регулируемой скоростью и высокой точностью настройки (шаг разрешения 1H) |
| Преобразование сигнала | Высокоточный 10-битный / 12-битный аналого-цифровой преобразователь (АЦП) |
| Управление усилением |
Встроенная функция CDS / PGA: • От 0 дБ до 29,4 дБ: аналоговое усиление (шаг 0,3 дБ) • От 29,7 дБ до 71,4 дБ: аналоговое усиление 29,4 дБ + цифровое усиление от 0,3 до 42 дБ (шаг 0,3 дБ) |
| Интерфейсы ввода/вывода | Последовательный высокоскоростной вывод данных по протоколу CSI-2 (конфигурации: 2 линии / 4 линии, формат вывода RAW10 / RAW12) |
| Оптические параметры | Рекомендуемое расстояние выходного зрачка объектива: от –30 мм до –∞ |
Архитектура и физическая структура сенсора
| Параметр структуры | Спецификация компонента |
|---|---|
| Тип датчика | Высокочувствительный CMOS-матричный сенсор изображения |
| Оптический формат | Тип 1/1.8" (диагональ матрицы 9,04 мм) |
| Общее количество пикселей | 2781 (Г) × 1632 (В) — примерно 4,53 Mpix |
| Эффективные пиксели | 2712 (Г) × 1536 (В) — примерно 4,17 Mpix |
| Активные пиксели | 2712 (Г) × 1536 (В) — примерно 4,17 Mpix |
| Рекомендуемое разрешение записи | 2688 (Г) × 1520 (В) — примерно 4,09 Mpix |
| Размер пикселя (ячейки) | 2,9 мкм (Г) × 2,9 мкм (В) — увеличенный размер для захвата света |
| Оптический черный (Optical Black) |
• По горизонтали (H): передняя зона — 0 px, задняя — 0 px • По вертикали (V): передняя зона — 13 px, задняя — 0 px |
| Служебные пиксели (Dummy Pixels) | По горизонтали (H) и вертикали (V) — 0 px |
| Тип корпуса / Корпусирование | Премиальный 132-контактный корпус типа LGA (Land Grid Array) |

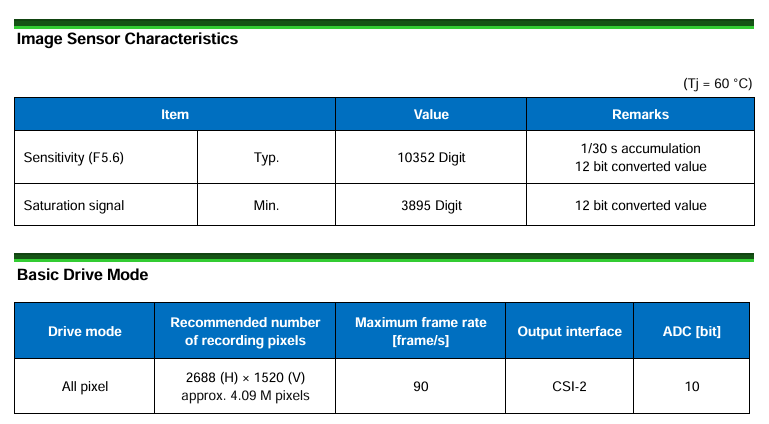

Оптические характеристики и базовые режимы работы (при Tj = 60 °C)
Электрооптические параметры матрицы:
- Чувствительность (F5.6): Типичное значение составляет 10352 цифр (Digit). Измерено при накоплении сигнала 1/30 с (12-битное преобразованное значение).
- Сигнал насыщения матрицы: Минимальное гарантированное значение — 3895 цифр (Digit) (12-битное преобразованное значение).
| Базовый режим работы | Рекомендуемое разрешение записи | Макс. частота кадров [кадр/с] | Выходной интерфейс | Разрядность АЦП [бит] |
|---|---|---|---|---|
| Сканирование всех пикселей | 2688 (Г) × 1520 (В) прибл. 4.09 Mpix |
90 fps | CSI-2 | 10 бит |
