CMOS SONY IMX 335 описание

Автор: Видеокомплект Дата: 26.04.2021 Просмотров: 16511 Комментарии: 0

Сенсор изображения CMOS SONY IMX335 — описание

[Информация о продукте] IMX335LLN

Сенсор изображения CMOS Sony STARVIS IMX335, 5 Мп.
IMX335 считается устаревшим решением по состоянию на 2024–2026 годы после появления обновлённой линейки сенсоров изображения Sony STARVIS 2GEN.

Сенсор изображения IMX335 был представлен компанией Sony в 2018 году в новой линейке 5-мегапиксельных датчиков изображения, разработанных специально для систем видеонаблюдения. По состоянию на 2026 год данный сенсор считается морально устаревшим и уступает по своим характеристикам более современным решениям.

В момент выхода видеокамеры на базе IMX335 получили широкое признание как среди производителей бюджетных систем видеонаблюдения, так и среди конечных пользователей. Основным преимуществом IMX335 стала сравнительно невысокая стоимость при достойных характеристиках изображения.

Светочувствительность IMX335 лишь незначительно уступала более раннему CMOS-сенсору Sony IMX178, который также широко применялся в профессиональных системах безопасности. При этом более низкая стоимость IMX335 сделала его востребованным и популярным решением в сегменте недорогих камер видеонаблюдения.

Справочная информация. По состоянию на 2025–2026 годы сенсор изображения Sony IMX335 значительно уступает современным CMOS-датчикам Sony STARVIS второго поколения (STARVIS 2GEN), использующим усовершенствованную архитектуру пикселей с задней подсветкой (BSI).

Для 2026 года одним из наиболее перспективных решений является CMOS-сенсор Sony STARVIS2 IMX675, который обеспечивает примерно трехкратное преимущество по светочувствительности по сравнению с IMX335.

Это подтверждается официальной документацией Sony. При сравнении характеристик IMX335 и IMX675 можно увидеть существенное различие в показателях чувствительности, динамического диапазона и эффективности работы в условиях низкой освещённости.

Следует отметить, что IMX675 выпускается сразу в нескольких модификациях, отличающихся своими функциональными возможностями и параметрами светочувствительности.

Вас может удивить, насколько светочувствительность IMX675 превосходит IMX335. Чтобы убедиться в этом, достаточно сравнить их технические характеристики. Сенсор IMX675 демонстрирует значительно более высокую светочувствительность, что подтверждается официальными данными Sony и значениями индекса SNR1s.

CMOS Sony STARVIS IMX335, представленный в 2017 году, обладал хорошими характеристиками по сравнению с аналогичными решениями своего времени. Однако необходимо учитывать, что данный сенсор проектировался прежде всего для работы в условиях недостаточного освещения, включая использование черно-белого режима и ИК-подсветки. Улучшенные показатели ночного зрения достигались за счет применения технологии NIR (Near Infrared).

Светочувствительность IMX335 в видимом диапазоне света, согласно фирменному оценочному индексу Sony SNR1s, составляет SNR1s = 0,59 lx. Для сравнения, популярный 2-мегапиксельный сенсор Sony EXMOR IMX323 имеет показатель SNR1s = 0,60 lx, что делает их близкими по уровню чувствительности при работе в условиях низкой освещенности.

CMOS Sony STARVIS2 IMX675 выпускается в трех модификациях с различными буквенными обозначениями и обладает существенно лучшими показателями светочувствительности: SNR1s = 0,30 lx и SNR1s = 0,26 lx.

Важно помнить, что для индекса Sony SNR1s действует простое правило: чем меньше значение SNR1s, тем выше светочувствительность сенсора изображения.

Для понимания соответствия между индексом SNR1s и традиционно указываемой минимальной освещенностью можно рассмотреть пример Sony IMX224. Для данного сенсора Sony ранее заявляла минимальную освещенность цветного изображения на уровне 0,005 lx, что в современной системе оценки Sony приблизительно соответствует SNR1s = 0,13 lx.

Эта информация поможет избежать путаницы при сравнении светочувствительности сенсоров изображения Sony. Начиная с 2016 года компания Sony использует собственный количественный индекс SNR1s для оценки работы CMOS-сенсоров серий STARVIS и STARVIS 2.

Ниже будут приведены примеры того, как производители и продавцы могут указывать некорректные значения светочувствительности камер видеонаблюдения, используя несопоставимые методики измерений или маркетинговые данные, не соответствующие официальным характеристикам производителя сенсора изображения.

Вы можете самостоятельно проверить характеристики своих камер видеонаблюдения, используя даже простой люксметр с минимальным разрешением от 0,1 lx. Более точные профессиональные приборы позволят определить нижнюю границу светочувствительности камеры.

При проведении измерений обязательно отключайте ИК-прожектор и другие вспомогательные источники инфракрасного освещения, поскольку в противном случае вы будете измерять эффективность ИК-подсветки, а не реальную светочувствительность сенсора изображения в условиях минимальной освещенности.

5 МП CAICO TECH FYQ545R40

Необходимо отметить, что Sony IMX335 относится к CMOS-сенсорам с архитектурой BSI (Back Side Illumination) и входит в фирменную линейку STARVIS. Если в характеристиках сенсора присутствует обозначение «CMOS STARVIS», это означает, что данный датчик разработан компанией Sony специально для применения в системах безопасности и видеонаблюдения.

В оригинальной технической документации Sony данный тип сенсоров обозначается как [BSI]. Линейка STARVIS пришла на смену более ранним CMOS-сенсорам семейства EXMOR, которые были окончательно сняты с производства для рынка видеонаблюдения к 2020 году.

Сенсоры EXMOR использовали архитектуру пикселей с фронтальной подсветкой FSI (Front Side Illumination) и также разрабатывались Sony для систем безопасности. В свою очередь, IMX335 использует современную архитектуру пикселей с обратной подсветкой (BSI), обеспечивающую более высокую эффективность сбора света и улучшенную работу в условиях недостаточного освещения.

CMOS Sony IMX335 представляет собой высокопроизводительный 5-мегапиксельный датчик изображения, ориентированный на применение в камерах видеонаблюдения. Следует отметить, что первые сенсоры семейства STARVIS появились еще в 2015 году, а их первыми представителями стали модели IMX290 и IMX291.

По состоянию на 2025–2026 годы сенсоры Sony IMX335 и Sony IMX415 считаются решениями первого поколения STARVIS и уступают по светочувствительности современной платформе STARVIS 2 (BSI-2GEN).

В качестве примера можно рассмотреть 8-мегапиксельный сенсор Sony IMX415, разработанный в 2018–2019 годах. Несмотря на хорошие характеристики для своего времени, он относится к первому поколению BSI-сенсоров Sony STARVIS и демонстрирует более низкие показатели работы в условиях минимальной освещенности по сравнению с датчиками STARVIS второго поколения.

Тестирование минимальной освещенности в режиме RGB (цветное изображение) наглядно показывает различия между первым поколением сенсоров Sony STARVIS (BSI) и вторым поколением Sony STARVIS 2 (BSI-2GEN). Особенно заметно преимущество новых датчиков при работе в условиях крайне низкой освещенности, где современные сенсоры обеспечивают более высокую детализацию, меньший уровень шумов и лучшую цветопередачу.

Оригинальный чек-лист испытаний сенсоров Sony IMX415 и Sony IMX515 в условиях сложного освещения и минимальной освещенности.

Сравнение Sony STARVIS IMX415 и Sony STARVIS2 IMX515

Для монохромного режима приведем сравнение сенсоров Sony IMX415 и нового Sony IMX515 (см. изображение выше). На сегодняшний день мы не рекомендуем выбирать камеры на базе IMX335 и IMX415 в качестве оптимального решения, поскольку данные модели существенно устарели и уступили лидерство более современным разработкам Sony.

В представленной ниже иерархии сенсоров Sony STARVIS вы сможете увидеть, какое место IMX335 и IMX415 занимают среди моделей аналогичного разрешения. Сравнительная таблица CMOS Sony STARVIS доступна далее по тексту статьи.

Обратите внимание, что обе модели располагаются в нижней части рейтинга по показателям светочувствительности и эффективности работы в условиях низкой освещенности.

Сравним первое поколение BSI-сенсоров Sony STARVIS со вторым поколением STARVIS 2. Светочувствительность измеряется в видимом диапазоне света в режиме RGB, что позволяет получать полноценное цветное изображение без использования ИК-прожектора.

Такой метод обеспечивает наиболее объективную сравнительную оценку светочувствительности сенсоров изображения и позволяет определить их реальные возможности при работе в условиях минимальной освещенности.

Тест ISO: 5 Мп. Стандартная измерительная таблица ISO для оценки качества изображения видеокамеры CAICO на базе CMOS Sony IMX335 в режиме реального времени.

Светочувствительные камеры промышленного уровня нового поколения уже доступны.

Таблица четкости изображения (стандарт ISO)

Ниже представлена полная техническая информация о сенсоре изображения матричного типа Sony IMX335 формата 1/2.8". Также пользователи могут ознакомиться с работой камер на базе данного сенсора в режиме онлайн-трансляции.

Перейти к онлайн-трансляции камер видеонаблюдения.

Просмотреть камеры видеонаблюдения на базе CMOS Sony IMX335.

Сенсор изображения матричного типа CMOS SONY IMX335 — описание и характеристики

IMX335 — это 5-мегапиксельный твердотельный цветной CMOS-сенсор изображения, построенный на фирменной светочувствительной пиксельной технологии SONY STARVIS [BSI] с обратной подсветкой пикселей. Сенсор имеет оптический формат 1/2.8" и был разработан компанией Sony специально для применения в системах безопасности и видеонаблюдения.

Корпорация Sony начала поставки CMOS-сенсора IMX335 в 2018 году. В течение нескольких лет данный датчик широко использовался производителями камер видеонаблюдения и получил большую популярность среди пользователей благодаря удачному сочетанию стоимости и технических характеристик.

Для своего времени IMX335 обладал рядом преимуществ по сравнению с другими сенсорами начального уровня, предлагая высокое разрешение, поддержку современных интерфейсов и достойные показатели работы в условиях низкой освещенности.

Важно. По состоянию на 2025–2026 годы Sony IMX335 считается устаревшим решением. Подробное сравнение с современными сенсорами Sony STARVIS второго поколения приведено выше. Ниже представлено краткое техническое описание сенсора и основные моменты, на которые следует обратить внимание при выборе камер видеонаблюдения.

С 2015 года в сенсорах изображения SONY STARVIS используется структура с обратной засветкой пикселя (BSI), что позволило повысить светочувствительность даже при небольших размерах пикселей. Это сделало возможным создание относительно недорогих сенсоров с более высокой светочувствительностью по сравнению с предыдущими моделями EXMOR, использующими технологию SCAN CMOS с фронтальным типом засветки пикселя (FSI).

Оценка светочувствительности CMOS SONY IMX335 выполняется с использованием количественного индекса, разработанного и поддерживаемого SONY — SNR1s. Для IMX335 данный показатель составляет SNR1s = 0,56 lx, что лишь незначительно уступает ранее выпускавшемуся 5 Мп CMOS Sony IMX178 (SNR1s = 0,49 lx) с большей оптической площадью и более высокой стоимостью.

По уровню светочувствительности IMX335 также сопоставим с широко известными 2 Мп сенсорами изображения EXMOR IMX323 / IMX322, показатель которых составляет SNR1s = 0,60 lx.

Не следует путать индекс SNR1s = lx и показатель минимальной освещенности ISO = lux — это разные величины. Для удобства восприятия светочувствительность 5 Мп IMX335 можно условно сопоставить с 2 Мп сенсором IMX323. Ниже по тексту доступна ссылка на обновленный модельный ряд сенсоров изображения Sony, выпускаемых с 2021 года.

Кроме того, была улучшена работа в режиме ночного видения в черно-белом стандарте с использованием ИК-подсветки. Этого удалось достичь благодаря развитию встроенной технологии повышения чувствительности в ближнем инфракрасном диапазоне — NIR (Near Infrared).

Как правильно сравнивать светочувствительность IMX335?

Необходимо понимать, что светочувствительность и разрешение имеют прямую взаимосвязь: чем выше разрешение сенсора, тем сложнее производителю добиться высоких показателей чувствительности. Ранее эта задача решалась за счет увеличения оптической площади сенсора, что существенно повышало стоимость конечного продукта.

Применение современной платформы BSI позволило создавать сравнительно недорогие сенсоры изображения с улучшенными характеристиками светочувствительности даже при небольшом размере пикселей.

Однако сравнивать светочувствительность следует только между сенсорами одного класса или близкого разрешения. Например, добиться высокой чувствительности у 2 Мп датчика значительно проще, чем у 3, 5 или 8 Мп сенсора. Поэтому корректно сравнивать светочувствительность необходимо среди КМОП-матриц одного класса.

Для правильной оценки светочувствительности камер на базе сенсоров STARVIS необходимо понимать значение индекса SNR1s = lx. Это количественный показатель, разработанный компанией Sony для оценки светочувствительности собственных сенсоров семейства STARVIS.

Важно помнить: чем меньше значение SNR1s, тем выше светочувствительность сенсора. Многие ошибочно считают наоборот.

Производители камер чаще всего указывают светочувствительность в формате ISO = lux, однако этот показатель не является эквивалентом SNR1s = lx.

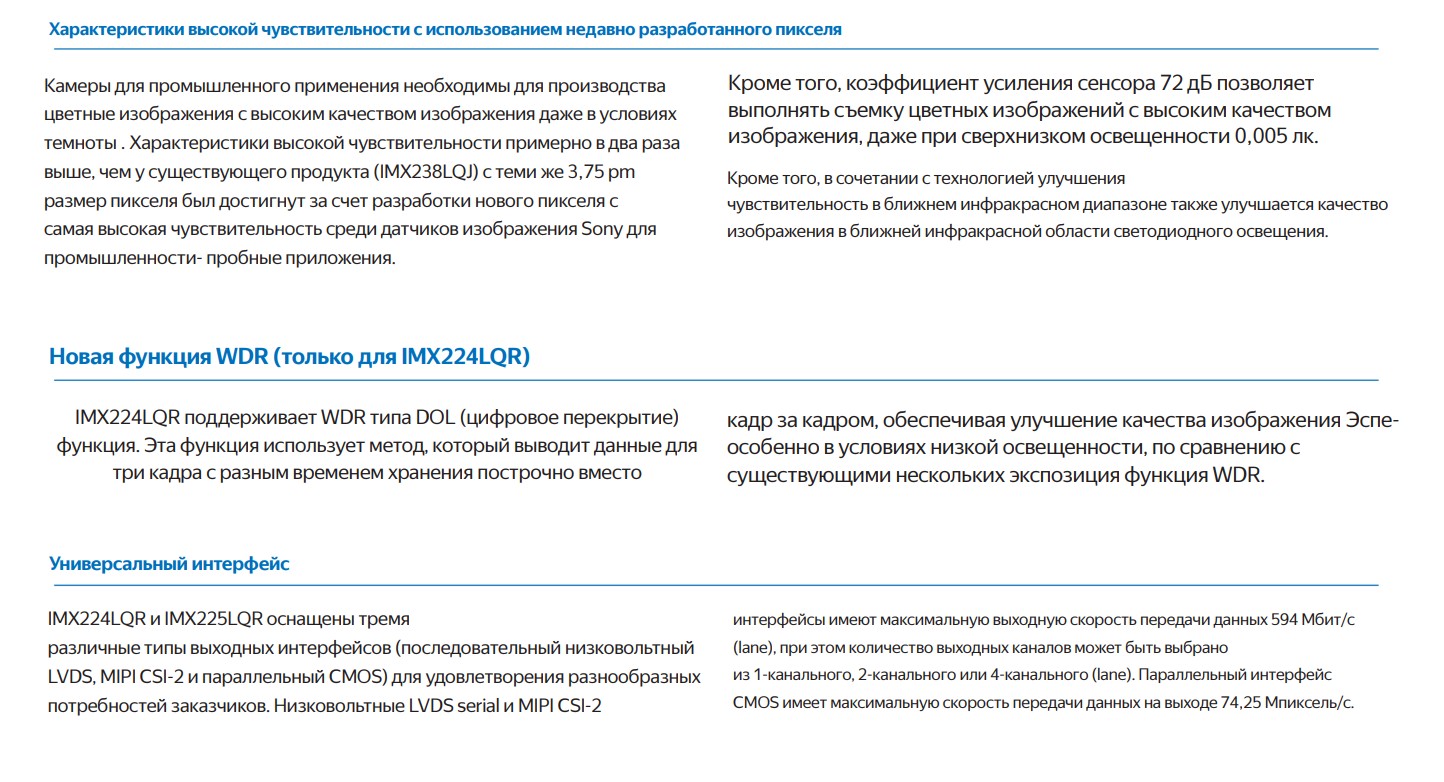

Для наглядного сравнения можно привести пример сенсора Sony IMX224: минимальная освещенность составляет 0,005 lux, а значение фирменного индекса Sony равно SNR1s = 0,13 lx.

Ниже представлен оригинальный чек-лист Sony по светочувствительности IMX224, а также доступна ссылка на актуальные таблицы CMOS SONY STARVIS: Таблицы CMOS STARVIS Sony .

Поэтому, если вы действительно хотите приобрести светочувствительную камеру с матрицей Sony, обязательно обращайте внимание на индекс SNR1s = lx. Значения, близкие к 0,13 lx или ниже, указывают на действительно высокую светочувствительность современных сенсоров Sony. В противном случае существует риск приобрести устройство, характеристики которого основаны исключительно на маркетинговых заявлениях.

Как понять, что характеристики камеры могут быть завышены?

Пользователю следует понимать, что на рынке камер видеонаблюдения нередко встречаются устройства с завышенными характеристиками. Особенно это касается минимальной освещенности, оптического формата сенсора и заявленных возможностей работы в цветном режиме при крайне низком уровне освещения.

Вот еще один пример сомнительного предложения камеры на базе CMOS Sony IMX335.

В данном товаре отсутствуют логотипы производителя, а технические характеристики не соответствуют официальным данным Sony. Некорректно указан не только оптический размер сенсора IMX335, но и существенно завышена светочувствительность.

Заявленный компанией Sony оптический размер сенсора IMX335 составляет 1/2.8" и не может быть больше, как указано в некоторых объявлениях — 1/2.7".

Кроме того, светочувствительность IMX335 согласно официальным измерениям Sony определяется количественным индексом SNR1s = 0,59 lx. Этот индекс разработан и поддерживается Sony для оценки светочувствительности сенсоров семейства STARVIS, предназначенных для систем видеонаблюдения.

Для сравнения рассмотрим сенсоры Sony IMX224 и IMX225, имеющие показатель SNR1s = 0,13 lx, что эквивалентно минимальной освещенности около 0,005 lux в режиме RGB (цветное изображение).

Таким образом, IMX335 со значением SNR1s = 0,59 lx значительно уступает IMX224 (SNR1s = 0,13 lx). Напомним, что чем меньше значение SNR1s, тем выше светочувствительность сенсора.

Чтобы сопоставить значения ISO = lux, используемые производителями камер, и внутренний количественный индекс Sony SNR1s = lux, ниже по тексту приведен официальный релиз Sony для IMX224, в котором указано значение 0,005 lux для режима RGB.

Если вашей целью является получение цветного изображения при минимальном уровне освещенности, рекомендуется ориентироваться на сенсоры со значением SNR1s ≈ 0,24 lx или ниже.

Например:

Sony IMX224 — SNR1s = 0,13 lx;
Sony IMX482 — SNR1s = 0,07 lx (один из лучших показателей в истории Sony);
Sony IMX675 — SNR1s = 0,26–0,30 lx;
Sony IMX678 — SNR1s = 0,24 lx.

Проверить актуальные показатели можно в официальной таблице Sony: Таблицы CMOS Sony STARVIS (2025) .

Возникает закономерный вопрос: каким образом камера с сенсором IMX335 может обеспечивать цветное изображение при 0,001 lux RGB, если сама Sony указывает для данного сенсора значение SNR1s = 0,59 lx?

Следует помнить, что более низкое значение индекса SNR1s соответствует лучшей светочувствительности. Поэтому заявления о работе IMX335 в цвете при 0,001 lux следует рассматривать исключительно как маркетинговые утверждения, не подтвержденные официальными техническими данными Sony.

В китайских интернет-магазинах показатели светочувствительности нередко завышаются. Покупателям следует учитывать, что производители камер приобретают сенсоры непосредственно у Sony, а оригинальные CMOS-матрицы Sony относятся к высокотехнологичным и недешевым компонентам.

Соответственно, камеры, построенные на оригинальных сенсорах Sony, не могут иметь стоимость, значительно ниже среднерыночной даже при производстве в Китае. Поэтому при выборе камеры рекомендуется ориентироваться не на маркетинговые заявления, а на официальные характеристики производителя сенсора изображения.

Частые вопросы

Как определить, какой чип установлен на плате камеры?

Фактически определить это без разборки устройства невозможно, поскольку маркировка сенсора изображения наносится на его тыльную сторону и скрыта после монтажа на печатную плату.

По этой причине недобросовестные продавцы могут заявлять практически любые варианты комплектации и наносить на платы произвольные маркировки. Именно поэтому покупателям рекомендуется ориентироваться не только на описание товара, но и на репутацию продавца, наличие технической документации и подтвержденные характеристики устройства.

По аналогичным причинам некоторые крупные торговые площадки неоднократно подвергались критике за распространение контрафактной продукции. Подробнее: AliExpress попал в список пиратских рынков США .

Обратите внимание: вопросы вида «купил камеру, но она работает не так, как заявлено» нашей технической поддержкой не рассматриваются, поскольку мы осуществляем поддержку исключительно продукции, приобретенной у нас.

По вопросам качества и соответствия характеристик устройств, приобретенных у сторонних продавцов, рекомендуется обращаться непосредственно по месту покупки.

Данная статья раскрывает основные технические особенности CMOS Sony STARVIS IMX335 и содержит примеры официальных спецификаций оригинального продукта Sony, разработанного специально для систем видеонаблюдения.

Следует отметить, что на сегодняшний день существуют более современные альтернативы. Например, ряд CMOS-сенсоров, выпущенных после 2022 года, демонстрируют более высокие показатели светочувствительности и качества изображения в условиях низкой освещенности.

В заключение отметим, что пользователям, выбирающим камеры видеонаблюдения нового поколения, рекомендуется обращать внимание на реальные показатели светочувствительности (SNR1s), поколение используемого сенсора и наличие официальной технической документации производителя.

Надеемся, что данная статья поможет вам выбрать качественную камеру видеонаблюдения с превосходными характеристиками ночного зрения и избежать распространенных ошибок при выборе оборудования.

Полное описание и спецификация сенсора изображения CMOS SONY STARVIS IMX335

Технические параметры камер на базе сенсора изображения IMX335 доступны на странице ONLINE-трансляции.
Дополнительную информацию о сенсорах изображения CMOS SONY для систем видеонаблюдения и таблицах оценки светочувствительности можно найти по ссылке ниже.
Таблица сенсоров изображения SONY STARVIS / STARVIS 2

CMOS IMX335 — диагональ 6,52 мм (тип 1/2.8)

Описание

IMX335LLN — это твердотельный CMOS-сенсор изображения активного типа с диагональю 6,52 мм (оптический формат 1/2.8"), разработанный компанией Sony специально для систем видеонаблюдения.

Сенсор оснащен квадратными пикселями размером 2,0 × 2,0 мкм и имеет 5,14 миллиона эффективных пикселей.

CMOS IMX335 использует трехлинейную систему питания:

Аналоговое питание — 2,9 В;
Цифровое питание — 1,2 В;
Интерфейс ввода-вывода — 1,8 В.

Сенсор отличается низким энергопотреблением, высокой чувствительностью и низким уровнем темнового тока. Кроме того, IMX335 оснащен электронным затвором с переменным временем накопления заряда (временем интеграции).

Основные преимущества IMX335:

Технология SONY STARVIS (BSI);
Разрешение 5,14 Мп;
Размер пикселя 2,0 × 2,0 мкм;
Высокая чувствительность при низком освещении;
Низкий уровень шумов и темнового тока;
Поддержка электронного затвора с регулируемым временем интеграции;
Низкое энергопотребление;
Оптимизация для систем видеонаблюдения.

Область применения:

CMOS SONY STARVIS IMX335 разработан компанией Sony специально для применения в системах безопасности и широко используется в камерах видеонаблюдения различного класса — от бюджетных моделей до профессиональных решений с поддержкой интеллектуальной видеоаналитики.

◆ Характеристики

CMOS-матрица с активными пикселями.
Встроенная схема регулировки, драйверы H/V и последовательной линии связи.
Входная частота: 6–27 МГц / 37,125 МГц / 74,25 МГц.
Количество рекомендуемых записываемых пикселей: 2592 (H) × 1944 (V), приблизительно 5,04 Мп.
Режимы работы: считывание всех пикселей, режим сканирования, режим окна (обрезки).
Вертикальный и горизонтальный режимы считывания: нормальный / инвертированный.

◆ Скорость считывания

Максимальная частота кадров в режиме считывания всех пикселей: 2592 (H) × 1944 (V), A/D 10 бит — до 60 кадров/с.
Поддержка функции высокого динамического диапазона (HDR).
Многократное экспонирование HDR.
Цифровое перекрытие HDR.
Поддержка функции затвора с переменной скоростью (с разрешением 1H).
10-битный / 12-битный аналого-цифровой преобразователь.
Поддержка функций DPC и PGC.
Аналоговое усиление:
- от 0 до 30 дБ с шагом 0,3 дБ;
- от 30,3 до 72 дБ: аналоговое усиление 30 дБ + цифровое усиление от 0,3 до 42 дБ (с шагом 0,3 дБ).

◆ Поддержка ввода/вывода

Последовательный интерфейс CSI-2 (2 или 4 линии, поддержка RAW10 / RAW12).
Рекомендуемое расстояние выходного зрачка: от -100 мм до -∞.

*STARVIS является товарным знаком Sony Corporation. STARVIS — технология пикселей с обратной засветкой (BSI), применяемая в CMOS-сенсорах изображения для камер видеонаблюдения.

Датчик обладает чувствительностью 2000 мВ и более на 1 мкм² (при визуализации источника света 706 кд/м², F5.6, время накопления 1 с), обеспечивая высокое качество изображения как в видимом спектре, так и в ближнем инфракрасном диапазоне.

Sony оставляет за собой право вносить изменения в продукцию и технические характеристики без предварительного уведомления. Логотип Sony является зарегистрированным товарным знаком Sony Corporation.

◆ Структура устройства

Тип датчика: CMOS.
Размер сенсора: тип 1/2.8.
Общее количество пикселей: 2704 (H) × 2104 (V), приблизительно 5,69 Мп.
Количество эффективных пикселей: 2616 (H) × 1964 (V).
Количество активных пикселей: 2616 (H) × 1960 (V).
Количество рекомендуемых записываемых пикселей: 2592 (H) × 1944 (V), приблизительно 5,04 Мп.
Размер пикселя: 2,0 мкм (H) × 2,0 мкм (V).
Оптический чёрный:
- Горизонтальное направление (H): спереди — 0 пикселей, сзади — 0 пикселей.
- Вертикальное направление (V): спереди — 13 пикселей, сзади — 0 пикселей.
Фиктивные пиксели:
- Горизонтальное направление (H): спереди — 0 пикселей, сзади — 0 пикселей.
- Вертикальное направление (V): спереди — 0 пикселей, сзади — 0 пикселей.
