Обзор характеристики полное описание CMOS-датчик изображения с обратной засветкой, IMX178LQJ

Автор: Видеокомплект Дата: 03.03.2021 Просмотров: 2773 Комментарии: 1

Обзор характеристики и полное описание CMOS-датчика изображения с обратной засветкой Sony IMX178LQJ

Информация о продукте

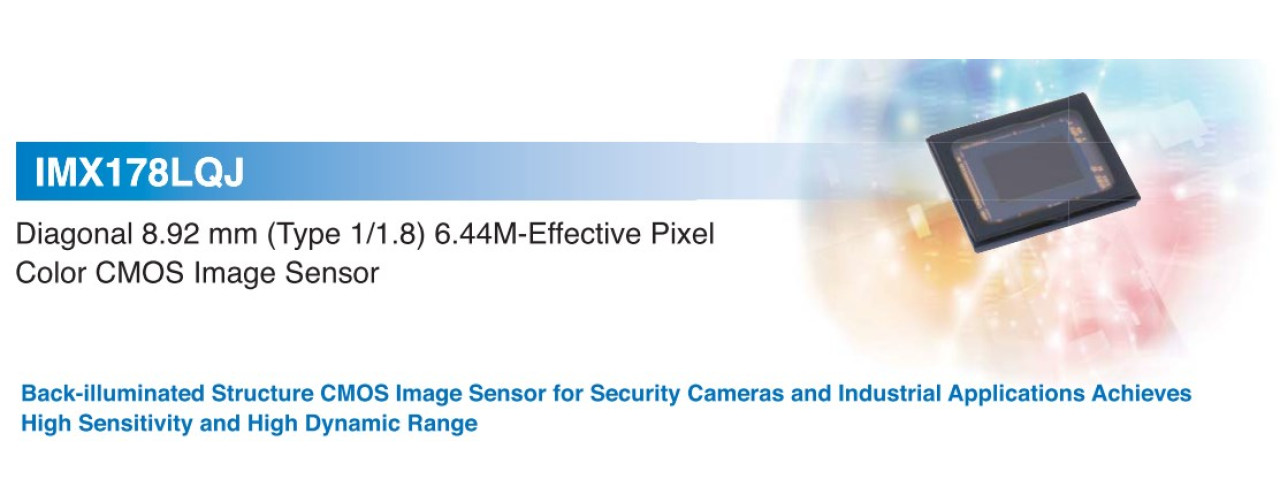

CMOS Sony IMX178LQJ
IMX178LQJ — это CMOS-датчик изображения с диагональю 8,92 мм (тип 1/1.8) и разрешением 6,44 млн эффективных пикселей. Структура сенсора с обратной засветкой предназначена для камер видеонаблюдения и промышленного применения. Датчик обеспечивает высокую чувствительность и широкий динамический диапазон.

Sony разработала CMOS-датчик изображения с обратной засветкой IMX178LQJ, поддерживающий три формата изображения с соотношением сторон:

4:3
5:4
16:9

Сенсор использует технологию STARVIS и имеет размер пикселя 2,4 мкм, что обеспечивает сочетание высокого разрешения, высокой чувствительности и расширенного динамического диапазона.

STARVIS — технология Sony для камер наблюдения

STARVIS является технологией пикселей с обратной засветкой, разработанной Sony Corporation для сенсоров изображения CMOS. Технология обеспечивает высокую чувствительность в видимом и ближнем инфракрасном диапазоне, что позволяет получать качественное изображение при низком уровне освещения.

Высокая чувствительность

Для достижения высокой чувствительности, которая является одной из основных характеристик камер видеонаблюдения, Sony применила архитектуру обратной засветки с размером пикселя 2,4 мкм. IMX178LQJ обеспечивает чувствительность, сопоставимую с сенсорами предыдущего поколения с большим размером пикселя. Также улучшена чувствительность в ближнем инфракрасном диапазоне, что позволяет использовать сенсор в системах день/ночь с IR-подсветкой.

Расширенный динамический диапазон

IMX178LQJ оснащён 14-битным аналого-цифровым преобразователем. Это позволяет снизить уровень шумов квантования и улучшить передачу деталей в светлых и тёмных участках изображения. Сенсор обеспечивает высокое качество изображения даже при съёмке объектов с большим контрастом.

Формат изображения

IMX178LQJ совместим по выводам с сенсорами Full HD предыдущего поколения и позволяет использовать существующие оптические решения. Благодаря этому возможна модернизация камер с переходом на более производительный сенсор без полной переработки конструкции устройства.

Основные преимущества Sony IMX178LQJ:

CMOS-датчик изображения с обратной засветкой BSI
Технология Sony STARVIS
6,44 млн эффективных пикселей
Высокая чувствительность при низкой освещённости
Расширенный динамический диапазон
Поддержка цветного изображения в режиме день/ночь
Работа с ближним инфракрасным диапазоном

Основные характеристики Sony IMX178LQJ

Тип сенсора: CMOS с обратной засветкой (BSI)
Технология: Sony STARVIS
Диагональ сенсора: 8,92 мм (тип 1/1.8)
Эффективное количество пикселей: 6,44 млн
Размер пикселя: 2,4 мкм
Аналого-цифровое преобразование: 14 бит
Поддержка цветного изображения и режима день/ночь
Применение: камеры видеонаблюдения, промышленные камеры, системы машинного зрения

Структура сенсора

Sony IMX178LQJ использует архитектуру CMOS с обратной стороны засветки пикселя. Такая конструкция позволяет увеличить площадь приёма света, повысить чувствительность и улучшить качество изображения при слабом освещении. Благодаря технологии STARVIS сенсор эффективно работает как в видимом диапазоне, так и в ближнем инфракрасном диапазоне.

Режим день / ночь

IMX178LQJ поддерживает работу камер наблюдения в режиме COLOR/BW. При использовании инфракрасной подсветки IR LED сенсор способен сохранять высокую детализацию изображения даже при минимальном уровне освещения. Это особенно важно для систем видеонаблюдения, работающих круглосуточно.

Преимущества технологии STARVIS

STARVIS — это технология пикселей с обратной засветкой, разработанная Sony специально для сенсоров камер наблюдения. Основные преимущества:

Высокая чувствительность при низкой освещённости
Улучшенная передача деталей в тенях
Высокое качество цветопередачи
Работа в ближнем инфракрасном диапазоне
Снижение уровня шумов изображения

Применение CMOS Sony IMX178LQJ

Сенсор используется в профессиональных системах видеонаблюдения, промышленных камерах и устройствах, где требуется высокая детализация изображения. Благодаря сочетанию разрешения 6,44 Мп, высокой чувствительности и широкого динамического диапазона IMX178LQJ подходит для работы в сложных условиях освещения.

NEW CMOS BSI 2-го поколения

Демонстрация работы камеры с сенсором Sony STARVIS в условиях низкой освещённости и ночной съёмки в цвете.
