Сенсор изображения CMOS SONY IMX462LQR полное описание характеристика

Автор: Видеокомплект Дата: 02.03.2021 Просмотров: 1306 Комментарии: 0

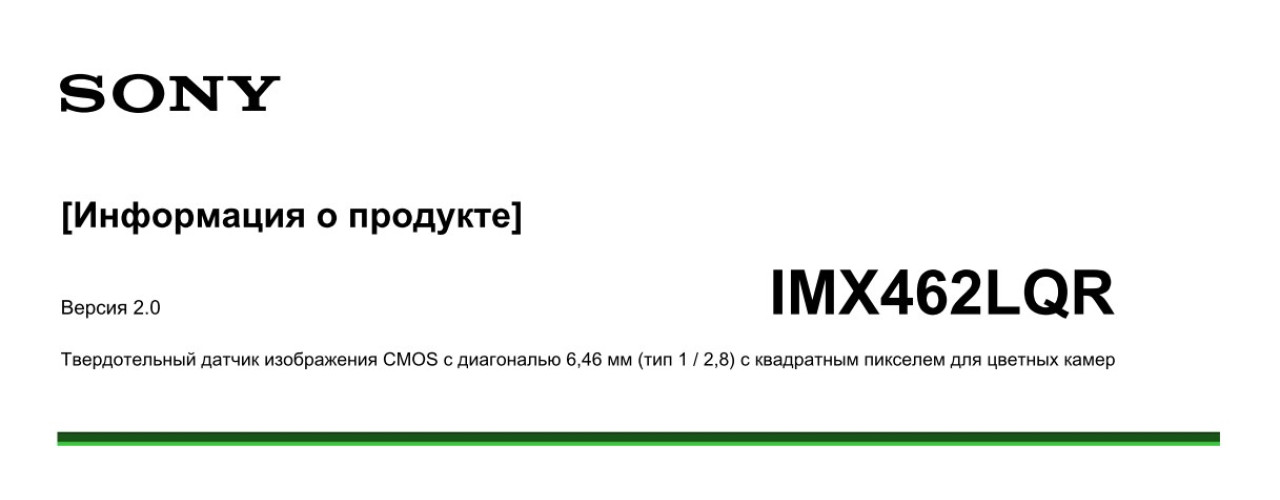

[Информация о продукте]
Версия 2.0 IMX462LQR

*купить USB CMOS Sony IMX 462
* NEW CMOS BSI 2 демо ночная работа в цвете ссылка
Твердотельный датчик изображения CMOS с диагональю 6,46 мм (тип 1 / 2,8) с квадратным пикселем для цветных камер.

Описание:
IMX462LQR - это твердотельный датчик изображения CMOS с диагональю 6,46 мм (тип 1 / 2,8) с активными пикселями, квадратным массивом пикселей и 2,13 млн эффективных пикселей.

Этот чип работает с аналоговым 2,9 В, цифровым 1,2 В и интерфейсным 1,8 В тройным источником питания и имеет низкое энергопотребление. Высокая
чувствительность, низкий темновой ток и отсутствие смазывания достигаются за счет использования мозаичных фильтров основного цвета R, G, B.

Этот чип оснащен электронным затвором с регулируемым временем интегрирования заряда.
(Применение: камеры наблюдения, камеры FA, промышленные камеры)

Особенности:
◆ CMOS активные точки типа пикселей
◆ Встроенная схема регулировки времени, драйвер H / V и цепь последовательной связи
◆ Входная частота: 74,25 МГц / 37,125 МГц
◆ Количество рекомендуемых записываемых пикселей: 1920 (Г) × 1080 (В) прибл. 2,07 M пикселей
◆ Режим считывания
Режим сканирования всех пикселей
Режим считывания 720p-HD
Режим обрезки окна
Вертикальное / горизонтальное направление - нормальный / инвертированный режим считывания
◆ Скорость считывания
Максимальная частота кадров в режиме Full HD 1080p: 120 кадров / с
◆ Функция расширенного динамического диапазона (HDR)
Многократная экспозиция HDR
Цифровое перекрытие HDR
◆ Функция затвора с переменной скоростью (разрешение 1H)
◆ 10-битный / 12-битный аналого-цифровой преобразователь
◆ Функция CDS / PGA
От 0 дБ до 29,4 дБ: аналоговое усиление 29,4 дБ (шаг 0,3 дБ)
От 29,7 дБ до 71,4 дБ: аналоговое усиление 29,4 дБ + цифровое усиление от 0,3 до 42 дБ (шаг шага 0,3 дБ)
◆ Поддерживает переключение ввода / вывода
КМОП-логический параллельный выход SDR
Низковольтный LVDS (150 м Vp-p) последовательный (переключение 2 канала / 4 канала / 8 каналов) Выход DDR Выход
последовательных данных CSI-2 (2 полосы / 4 полосы, выход RAW10 / RAW12)
◆ Рекомендуемое расстояние выходного зрачка: от –30 мм до –∞

* STARVIS является товарным знаком Sony Corporation. STARVIS - это пиксельная технология с задней подсветкой, используемая в датчиках изображения CMOS для приложений камер
наблюдения. Он имеет чувствительность 2000 мВ и более на 1 мкм. 2 (цветной продукт при изображении с разрешением 706 кд / м 2 источник света, F5,6 в эквиваленте накопления за 1 с) и обеспечивает высокое качество изображения в видимой и ближней инфракрасной областях.

Sony оставляет за собой право изменять продукты и характеристики без предварительного уведомления. Логотип Sony является зарегистрированным товарным знаком Sony Corporation.

Структура устройства

◆ CMOS датчик изображения — Тип 1 / 2.8
◆ Размер изображения — 1945 (H) × 1109 (V) прибл. 2,16 M
◆ Общее количество пикселей — 1945 (H) × 1097 (V) прибл. 2,13 M пикселей
◆ Количество эффективных пикселей — 1937 (H) × 1097 (V) прибл. 2,12 M пикселей
◆ Количество активных пикселей — 1920 (H) × 1080 (V) прибл. 2,07 M пикселей
◆ Количество рекомендуемых пикселей записи — 2,07 M пикселей
◆ Размер элементарной ячейки — 2,9 мкм (H) × 2,9 мкм (V)
◆ Оптический черный — Горизонтальное (H) направление: спереди 0 пикселей, сзади 0 пикселей
Вертикальное (V) направление: спереди 10 пикселей, сзади 0 пикселей
Горизонтальное (H) направление: спереди 0 пикселей, сзади 3 пикселя
Вертикальное направление (V): спереди 0 пикселей, сзади 0 пикселей

◆ Пакет — 110-контактный LGA
