Сравнение интерфейсов промышленных камер: стандарты USB3 Vision, GigE Vision, MIPI CSI-2, GMSL

В промышленной автоматизации и робототехнике выбор интерфейса камеры технического зрения определяет отказоустойчивость всей системы. Ошибки при проектировании топологии кабельных трасс приводят к потере пакетов, пропуску дефектов на конвейере, росту задержек (latency) и программным зависаниям. Современный инженер-разработчик имеет в своем арсенале как классические компьютерные интерфейсы (USB 3.0, GigE Vision), так и специализированные шины, пришедшие из автомобильного сектора (AHD, GMSL).

Рисунок 4. OEM-модуль преобразователя AHD в 4-lane MIPI CSI-2 с интерфейсным разъемом FPC 30-pin для подключения к процессору

Главная задача при проектировании — состыковать требования к полосе пропускания (FPS и разрешение матрицы) с физическими условиями среды: удаленностью вычислительного сервера и уровнем электромагнитных помех цеха.

Рисунок 1. Архитектура распределенной системы машинного зрения на производстве с выносом камер на большие расстояния от сервера

Классика автоматизации: USB3 Vision против GigE Vision

Интерфейс USB3 Vision. Обладает колоссальной полезной пропускной способностью несжатого видеопотока — до 400 МБ/с. Это позволяет использовать многомегапиксельные матрицы на экстремально высоких фреймрейтах. Но за это приходится платить жестким физическим ограничением длины кабеля: по спецификации — до 4.5–5 метров. На реальном заводе, с учетом прокладки через гибкие кабель-каналы, 5 метров критически мало. Использование активных репитеров или оптических USB-удлинителей снижает помехозащищенность, так как USB 3.0 крайне чувствителен к синфазным помехам от силовых двигателей и частотных преобразователей цеха.

Интерфейс GigE Vision. Базовый стандарт ограничен скоростью 1 Гбит/с (полезный поток — около 100-115 МБ/с). Тяжелый RAW-кадр на высокой скорости сюда не пролезет, что требует снижения FPS или настройки области сканирования (ROI). Однако модификации (2.5GigE, 5GigE и 10GigE) нивелируют этот минус. Главный козырь GigE — гарантированная передача данных на расстояние до 100 метров по стандартной медной витой паре (Cat5e/Cat6). Кроме того, интерфейс имеет встроенную трансформаторную гальваническую развязку портов, защищающую систему от промышленных наводок.

Нагрузка на CPU, задержка (Latency) и джиттер

Вторая фундаментальная разница между USB 3.0 и Gigabit Ethernet заключается в механизме обработки данных процессором хост-компьютера:

Контроллер USB 3.0 работает по схеме "Direct Memory Access (DMA / Zero Copy)**. Кадры из буфера камеры падают напрямую в выделенную область оперативной памяти ПК в обход центрального процессора (CPU). Аппаратная задержка (latency) составляет менее 1 мс, а джиттер (временное дрожание кадра) практически равен нулю.

Стандарт GigE Vision работает поверх сетевого протокола UDP/IP. Сетевой стек операционной системы вынужден программно разбирать каждый входящий пакет, что нагружает вычислительные ядра CPU. Задержка может достигать 2–5 мс. Чтобы избежать пропуска кадров, инженеры используют специализированные драйверы фильтрации (Filter Driver), перехватывающие сетевые пакеты на уровне ядра ОС.

Новая эпоха: AHD и GMSL интерфейсы для обхода ограничений MIPI CSI-2

В сфере робототехники (AMR/AGV) и бортовых ИИ-вычислителей (семейства NVIDIA Jetson, Raspberry Pi) инженеры работают с нативным интерфейсом матриц **MIPI CSI-2**. Он обеспечивает прямую передачу пикселей в процессор обработки (ISP) в обход CPU с нулевой задержкой. Но у MIPI CSI-2 есть фатальный минус — шлейф физически не может быть длиннее 15–20 сантиметров из-за мгновенного затухания сигнала и полной беззащитности перед наводками. Вынести камеру на руку манипулятора или разнести 4-6 камер по периметру крупного робота-погрузчика стандартным шлейфом невозможно.

Для решения этой технологической боли в индустрию машинного зрения пришли стандарты из автомобильного сектора (Automotive ADAS), которые работают по принципу высокоскоростных мостов-удлинителей:

1. Стандарт AHD (Analog High Definition) в MIPI. Уникальная архитектура, обеспечивающая **ЗАДЕРЖКУ ZERO**. Цифровой RAW-поток с матрицы кодируется передатчиком (сериализатором) в аналоговый сигнал высокой четкости и транслируется по тонкому, гибкому и дешевому коаксиальному кабелю на расстояние до 30–50 метров. На стороне процессора плата-приемник (десериализатор) мгновенно декодирует его обратно в нативный цифровой MIPI CSI-2. Сигнал идет со скоростью света, в нем физически отсутствуют пакетные буферы сжатия и задержки сетевого стека. Картинка долетает до процессора мгновенно, а кабель полностью экранирован от промышленных помех.

2. Стандарт GMSL (Gigabit Multimedia Serial Link от Analog Devices). Профессиональный высокоскоростной цифровой последовательный мост. Передает несжатое RAW-видео сверхвысокого разрешения (до 4К и выше) по одному коаксиальному проводу на расстояние до 15 метров. Скорость передачи стандартов GMSL2/GMSL3 достигает 6–12 Гбит/с. Технология поддерживает PoC (Power over Coax), когда по одной центральной жиле кабеля одновременно идут питание камеры, видеопоток, триггерные сигналы и команды управления.

Рисунок 2. Подключение удаленного видеомодуля к ИИ-вычислителю NVIDIA Jetson через коаксиальный кабель и десериализатор MIPI CSI-2

Как правильно настроить сетевой адаптер под GigE Vision

Если на вашем производстве используется топология длинных трасс и вы выбрали стандарт GigE Vision, сетевую карту ПК необходимо подготовить к приему тяжелых несжатых кадров, иначе из-за переполнения кольцевого буфера операционной системы начнутся потери пакетов:

1. Зайдите в Свойства сетевой карты -> Вкладка "Дополнительно" (Advanced).
2. Включите Jumbo Frames (Гигантские кадры). Установите размер пакета MTU в значение 9014 байт (9K) вместо стандартных 1514 байт. Это позволит камере упаковывать пиксели крупными блоками, что снизит количество прерываний и разгрузит CPU хоста в 5–6 раз.
3. Максимизируйте буферы приема (Receive Buffers / Rx Descriptors). Увеличьте значение до максимума (обычно 2048 или 4096), чтобы создать аппаратный резерв в ОЗУ компьютера на случай пиковых вычислительных нагрузок.

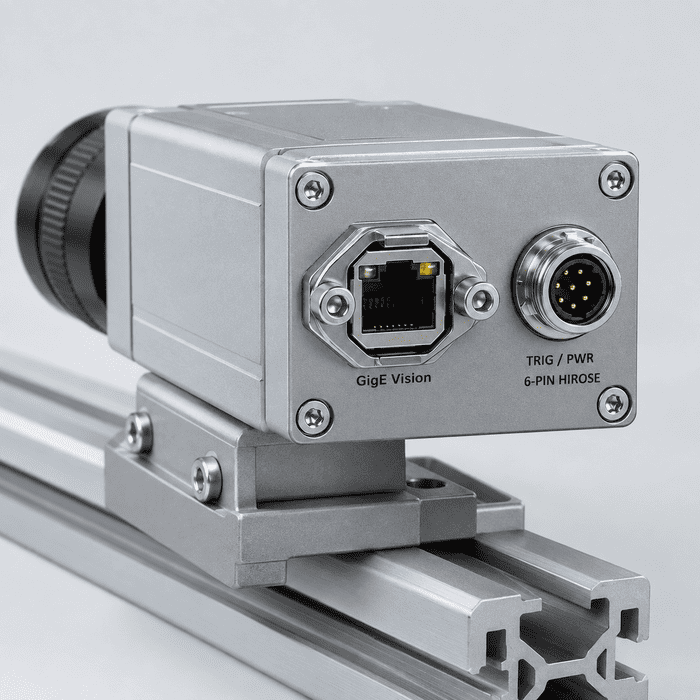

Рисунок 3. Корпусная промышленная камера GigE Vision с защищенным винтовым разъемом RJ45 и внешним триггером
