Видеокамеры уличного наблюдения STARLIGHT CMOS Sony STARVIS LOW LUX CCTV IMX 307

Светочувствительные видеокамеры наблюдения следующего поколения на базе CMOS SONY STARVIS описание

*FI технология фронтальной засветки пикселя *Starvis технология задней засветки пикселя.

• На диаграмме представлены сенсоры изображения с максимальной светочувствительностью выпускаемые Sony на 2019 начало 2020 года и ранее с технологиями фронтальной засветкой тип технологии  CMOS [FI] и технологии





В этой статье показана группа сенсоров изображения Sony для приложения безопасности видеокамеры наблюдения с самым высоким индексом SNR1s оценки светочувствительности  сенсоров изображения, выпускаемых Sony в 2019 году. Меньше значение указывает на лучшею светочувствительность сенсора изображения.

Представлены два типа сенсоров с фронтальной засветкой  и обратной засветкой конструкции сенсоров изображения. Технология STARVIS Sony, это новая пиксельная технология светочувствительных сенсоров изображения следующего поколения. Приведенные сенсоры изображения способствуют захвату изображения в цвете в условиях  сложной освещенности. Пользователи, которые ищут решения с применяемыми светосильными сенсорами изображения, обратите внимание на этот тип сенсоров — технологии CMOS Sony, разработанных Sony, целенаправленно для переложений безопасности.

В сети встречается информация с неверной оценкой или характеристиками светочувствительности сенсоров изображения CMOS Sony CCTV. Часто распространяемая с целю не верной информации и реализации продукта. Обратите внимание, что обозначение светочувствительности и оценка сенсоров изображения приведена в индексе разработанным и рекомендованный Sony, качественная оценка индекс Sony SNR1s, распространяется только для сенсоров изображения технологии CMOS, выпускаемых Sony, целенаправленно для приложений камеры безопасности, и не распространяется на другие типы сенсоров изображения Sony.

Типичное завышение светочувствительности цвет ночь — это происходит от непонимания светочувствительности сенсора изображения и его возможности.

Доверяйте параметрам заявленным разработчикам Sony, а не понятно кем написанные характеристики в большую сторону.

Вот еще одно такое же заявление только теперь для 5 Мп камеры на основе IMX 335.

б.) В этом случае еще все лучше, больше и как видите "светочувствительней". Пользователю полезно знать что существует закономерность чем выше разрешение тем меньше светочувствительность, ее просто сложней добиться над этой проблемой постоянно работают ведущие разработчики сенсоров изображения и это является основной сложной проблемой этого времени. Не так давно инженерам Sony удалось получить рекордные значения для 8 Мп сенсора изображения IMX 571 и новейший CMOS SONY STARVIS 2 IMX 585 в котором светочувствительность была получена по проведенным испытаниям Sony для IMX 585 SNR1s=[0,17] люкс и 571 [0,18] что сравнима с 2Мп IMX 327. При этом лидерам обсолютного рекорда является 2 Мп IMX 482 SNR1s=[0,07] люкс.

Вернемся к сенсору изображения IMX 335 и сравним индекс SNR1s

При этом индекс оценки светочувствительности 5МП IMX 335 равен Sony SNR1s=[0,59] люкс, в сравнении с IMX 307[0,24] люкса, при этом меньшее значение означает лучшую светочувствительность.

К примеру для сравнения датчик изображения IMX 224 и аналогичный IMX 225, с индексом светочувствительности по данным оценкам проведенным Sony равен SNR1s=[0,13] люкс, что эквивалентно стандарту ISO: 0,005 люкс цветное изображение. Поэтому сравнивайте внутренний оценочный индекс Sony разработанный и поддерживаемый Sony для собственных сенсоров изображения, выпускаемых целенаправленно для приложений безопасности видеонаблюдения, и не путайтесь в значениях. Выбирайте продукт с верными параметрами и не ведитесь на различный спам, особенно не профельных рекламных сайтов с различными мнимыми экспертами от утюгов до камер наблюдения, где бы он не был опубликован.

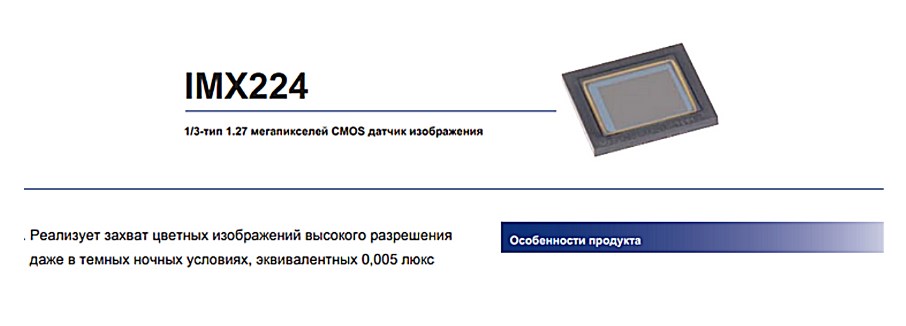

a.) Буклет изданный Sony, данные светочувствительности в стандарте ISO:=lux, для IMX 224 /225

Справочная таблица данных — полная с данными SNR1s=[lux], можно просмотреть перейдя в статью таблицы  сенсоры изображения CMOS Sony

Таблица аппликация основные сенсоры изображения на август 2021-22 года сенсоры изображения представлены в столбик по разрешению, от меньшей светочувствительности к большей для своего класса.

Пример работы камер CAICO с объекта с выключенными фонарями уличного освещения.

Данное изображение ночного зрения относится только для камер CAICO и не распространяется на камеры сторонних производителей. Не стоит полагать что наличие заявленного в камере сенсора изображения достаточного для получения лучшей светочувствительности.

Видеокамера это сложное устройство на конечную работу которого скатаются абсолютно все компонентов микроэлектроники, а также оптика, и верно работающие алгоритмы программного обеспечения, по этой причине камеры с одинаковым типом применяемого сенсора могут показывать различные сравнительные результаты.  Наша рекомендация проверить возможности камеры прежде чем вы решите ее купить. Не все камеры одинаковы даже если в них применяется один и тот же тип сенсора изображения.

Сравните камера выпускаемая ранее и светочувствительная камера CAICO
Сравните светочувствительность STARLIGHT камеры CAICO на 2 канале в сравнении с обычной камерой наблюдения.  При просмотре будет меняться уровень освещенности от большего к минимальному. ИК- прожектор не применяется. Способность захватывать изображения в условиях низкой и сверх низкой освещенности в цвете, в то время как обычные камеры просто слепнут — это основное отличие сверх светочувствительных камер наблюдения следующего поколения от камер предыдущего поколения. Покупать сегодня видеокамеры с устаревшими и мало светочувствительными сенсорами изображения больше не целесообразно.

Обратите внимание, что видеокамеры с оригинальными сенсорами Sony STARVIS способны теперь видеть в цвете и из ближних IR областей 650-850 nM а не только в черно-белом как это было ранее. Это стало доступно после включения IR областей 650-850 nM в область зрения в цвете, в новых высокопроизводительных сенсорах изображения следующего поколения CMOS Sony SARVIS.

    Трансляции временно отключенны.

      *NEW Новое поступление светочувствительных камер промышленного уровня этого года ссылка







Стоимость видеокамер с приведенными выше типами и характеристиками зависит от технологии изготовления, оптического размера применяемого в камере сенсора разрешения разрешения и светочувствительности. Также стоимость конечного продукта зависит от объектива применяемого в камере.  Стоимость объектива камеры, это не только угол обзора и разрешающая способность - основная стоимость объектива, это оптический размер выходного зрачка и светосила - апертура оптического прибора. Объектив всегда подбирается исходя из требований сенсора изображения: оптическая площадь сенсора изображения, светочувствительность, разрешение, чем больше эти характеристики тем выше стоимость оптики.

Видеокамеры в которых применен сенсор изображения  с обратной стороной засветки пикселя [BI];IMX 307, IMX 290, IMX 327, это доступные в ценовом сегменте светосильные сенсоры изображения следующего поколения с технологией STARVIS. При этом IMX 327, демонстрирует превосходство характеристиками и имеет значение SNR1s= 0,18lux, что является одним из самых высоких показателей для CMOS STARVIS на 2018 год. Нужно отдельно отметить что в конце 2019 года Sony представила новый сенсор CMOS STARVIS IMX 482 с лучшими параметрами когда, либо выпускаемых Sony сенсоров изображения.

Видеокамеры с сенсорами изображения [FI] фронтальной засветки пикселя с 2020 года почти полностью сняты с производства кроме EXMOR CMOS Sony IMX 385 который по-прежнему выпускается Sony после 2020 года.



Почему идет путаница с новыми CMOS STARVIS сенсорами выпускаемые вместо EXMOR предыдущего поколения  - помните приведенная информация на форумах высказывает собственное мнение авторов с частыми заблуждениями и неточностями, либо специальными направленными действиями затягивания покупателя... купил тут ....

Такая информация ни должна восприниматься как достоверная.Также наличие сенсора изображения не являться законченным и полным решением для производительности видеокамеры. Необходимо наличие светосильной оптики, верно заданных режимов работы процессора обработки видео изображения.

Для чего Sony вводит индекс SNR 1s - этот индекс упрощает восприятие оценки качества светочувствительности сенсоров изображения.

Но при этом важно понимать, что окончательно светочувствительность видеокамеры будет зависеть не только от сенсора изображения, но и от правильно работающего программного обеспечения и применения светосильных линз с апертурой не менее чем D/F=1:1.4 или лучше этого значения.

Пользователю все же будет проще делать ориентиры светочувствительности исходя в первую очередь от применяемого в камере сенсора изображения и его возможностях указанных непосредственно самим разработчиком.



• Изучить больше информации сравнительные таблицы сенсоров изображения CMOS Sony ссылка

Методика расчета индекса SNR1s показана ниже.

SNR1

ЧТО такое SNR1?

Sony представляет SNR1s [lx] в качестве индекса, используемого для количественной оценки качества изображения при низкой освещенности. SNR1s [lx] - это запатентованный индекс, поддерживаемый Sony, и ограничивается КМОП-датчиками изображения для приложений камер видеонаблюдения.
Меньшее значение указывает на лучшее качество изображения при низкой освещенности.
SNR1s [lx] является аббревиатурой, состоящей из «SNR» (отношение сигнал / шум), «1» (означает, что уровень сигнала при шуме = 1 равен 1) «s» (для безопасности).



SNR1s [lx] предписанные условия
заявка	Камера безопасности
Источник света	3200 [K]
Целевой объект	18% серый
Номер F	1.4
Время воздействия	1/60 [с]
Линейная матрица	без
Сигнал	G [e-] (выходной сигнал датчика)
Шум	√Shot Noise [e-] 2 + Dark Noise [e-] 2
Сигнал: шум	1: 1

*Примечание: SNR1s - это новый индекс, предложенный Sony, для качества изображения при низкой освещенности, и ограничен датчиками изображения CMOS для приложений безопасности.

Схема метода измерения SNR1s

• На рисунке 1 показана схема измерения SNR1s.
  Два источника света 3200 [K] освещают диаграмму серого цвета на 18% со всех сторон, а затемнение выполняется до 100 [лк]. Камера расположена таким образом, чтобы расстояние от серой карты до поверхности изображения датчика изображения составляло 1 м, измерялись чувствительность [e-] и темный шум [e-], а SNR1s [lx] вычислялось с использованием реляционного уравнение (1). Яркость, когда уравнение (1) равно 1, равна SNR1s [лк].
  Для получения более подробной информации обратитесь в местную торговую компанию Sony.

         Формула расчета:



Дополнительная информация справочная информация — просмотреть какие еще производители сенсоров изображения перешли на выпуск новых высокопроизводительных сенсоров изображения с обратной стороной засветки пикселя, а также просмотреть строение структуры нового сенсора изображения с обратной стороной засветки пикселя

- Это видео поможет понять пользователю — почему видеокамеры наблюдения в комплектации с новыми сенсорами изображения следующего поколения с обратной стороной засветки пикселя имеют превосходство ночного зрения, перед своими предшественницами устаревшими камерами наблюдения. Пожалуйста, перейдите по ссылке на страницу демонстрационного видео с презентацией технологии — что такое сенсор изображения обратной засветки ссылка ">

>
