Видеорегистратор наблюдения не видит AHD (TVI-CVI CVBS) камер наблюдения — что делать

Автор: Видеокампект Дата: 12.05.2022 Просмотров: 32812 Комментарии: 0

Видеорегистратор наблюдения не видит обновленный аналоговый сегмент HD-камер наблюдения — что делать?

Профессиональный 5 Мп видеорегистратор CAICO TECH Задняя панель интерфейсов видеорегистратора BNC, VGA, HDMI, RCA

Первое, на что нужно обратить внимание, если видеорегистратор не видит камеру наблюдения

Внимание! — это согласование стандарта вывода изображения. Выход изображения, установленный в камере (к примеру, AHD), также должен быть установлен в канале видеорегистратора, к которому решили подключить эту камеру.

Обратите внимание: если в системе установлено автоопределение и камера распознана неверно, перейдите на ручную установку и выберите тот формат, который выставлен в самой камере, либо измените формат вывода изображения в камере под формат, установленный в видеорегистраторе.

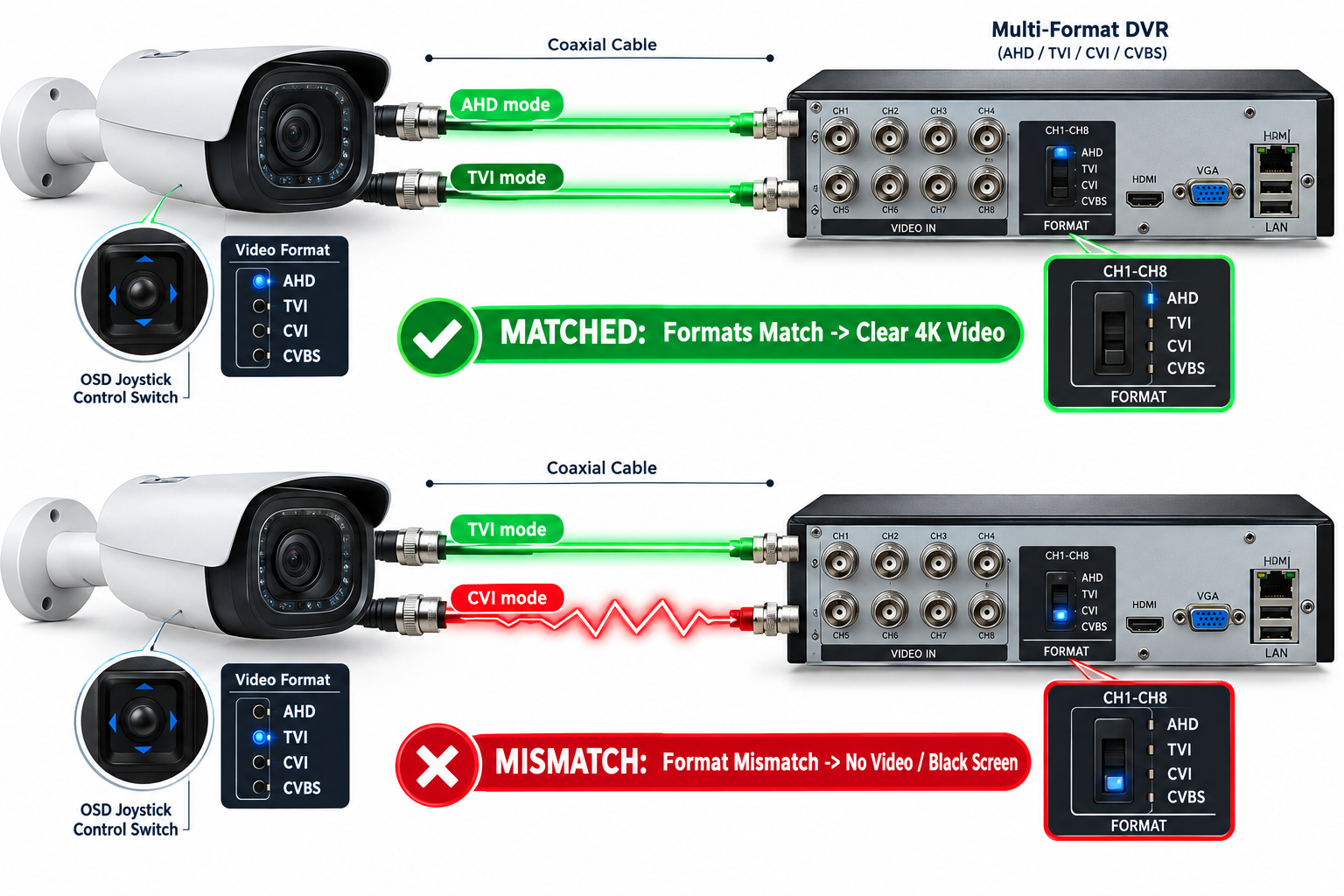

Пример согласования режима: камера > видеорегистратор

Корректные схемы прямого согласования:

AHD > AHD
CVI > CVI
TVI > TVI

Где первое значение — вывод с камеры, второе — вход назначенного стандарта в видеорекордере.

Ошибочная схема подключения:
AHD > TVI — это будут неверно установленные значения, при которых изображение не появится.

Также может работать схема с автоматическим режимом:

AHD > АВТО
CVI > АВТО
TVI > АВТО

Но автоопределение не всегда может работать корректно.

Полезно знать: чтобы проверить разрешение, которое смог опознать видеорегистратор, перейдите в раздел «Запись» (или «Настройка кодирования») и проверьте соответствие текущих параметров правильному значению разрешения для стандартов, принимаемых в индустрии видеонаблюдения.

Так, к примеру, стандартное классическое разрешение 5 Мп для соотношения сторон экрана в родном формате 4:3 будет составлять 2560×1920 пикселей, а для формата 4 Мп при соотношении сторон 16:9 — 2560×1440 пикселей.

Уличная 5 Мп AHD-камера наблюдения CAICO TECH

Распространенная проблема: на практике часто можно встретить следующее явление — видеосигнал и изображение на экране есть, но текущее разрешение отображения или записи в канале категорически не соответствует реальному физическому разрешению подключенной камеры.

Это случается из-за некорректной настройки скорости вывода изображения — сегодня в меню настроек обновленного HD-сегмента можно вручную установить не только физическое разрешение, но и скорость ввода видеопотока.

К примеру, для 5 Мп разрешения можно выбрать скорость ввода 30, 20 или 12.5 кадров в секунду (FPS). Это частота кадров живого видеопотока, которая напрямую влияет на плавность отображения картинки на мониторе в реальном времени, при этом запись в архив может производиться с меньшей скоростью.

Практический метод настройки:

Чтобы разобраться, какую именно скорость ввода поддерживает ваш конкретный видеорекордер, необходимо изменять значения частоты кадров поочередно — от меньшего к большему. При этом контролируйте правильность определения параметров на экране: как только видеорегистратор верно определил разрешение кадра, это означает, что выбранная скорость полностью поддерживается аппаратной частью устройства.

Технологический потенциал современных систем:

Сегодня обновленный HD-сегмент демонстрирует отличную производительность и самую стабильную работу в отрасли. Главное преимущество — способность транслировать мгновенный несжатый видеопоток на большие расстояния без потери качества, притормаживания картинки и отставания от реального времени события в ультравысоком разрешении 8 Мп UHD 4K (3840×2160).

Критически важно понимать: любые дополнительные буквенные приставки на корпусе или в паспорте камеры, такие как «LITE» или «N», однозначно указывают на то, что перед вами так называемое урезанное «псевдоразрешение».

Профессиональная уличная 8 Мп 4K AHD-камера наблюдения CAICO TECH ULTIMATUM

Внимание! — устанавливать скорость и формат работы видеопотока рекомендуем без опасения только в том случае, если в конструкции камеры физически предусмотрено дополнительное ручное управление экранным меню с помощью джойстика.

Дело в том, что при неверном ручном выборе разрешения и частоты кадров (FPS) высока вероятность полной остановки поддержки удаленного автоматического управления UTC по коаксиальному кабелю напрямую с видеорегистратора. Помните, что стационарные видеорегистраторы и автомобильные рекордеры (CAR DVR) устроены совершенно по-разному, и их алгоритмы синхронизации могут отличаться.

OSD джойстик на кабеле камеры для ручного переключения режимов AHD, TVI, CVI, CVBS

Критическая ситуация при потере контроля:

При отсутствии физического джойстика на проводе камеры может возникнуть внештатная ситуация, при которой будет полностью потерян программный контроль UTC-управления. Вместе с этим пропадет техническая возможность вернуть настройки камеры назад в тот режим, который изначально поддерживался вашим видеорегистратором.

В этом случае для восстановления работоспособности вам придется экстренно искать сторонний видеорегистратор, аппаратно поддерживающий случайно установленный в камере режим вывода изображения. К сожалению, в целях экономии далеко не все производители сегодня устанавливают джойстики на кабели камер, что регулярно приводит пользователей к подобным сложным и тупиковым ситуациям.

Кроме того, бывают случаи, когда UTC-интерфейс поддерживает не все форматы, заложенные в камере. Это напрямую зависит от особенностей и прошивки самого видеорегистратора. Пользователь может опытным путем (методом подбора) определить, в каком именно формате корректно поддерживается UTC-автоматическое дистанционное управление камерой. Успешное согласование даст возможность настраивать параметры камеры удаленно, в том числе через сеть Интернет.

Демонстрация удаленного управления интерфейсом видеорегистратора через сеть

Инновации в сетевом мониторинге:

Сегодня на рынке уже представлены передовые видеорегистраторы, способные транслировать свой рабочий экран на удаленный монитор с сохранением полных функций для настройки режимов работы как камер, так и самого видеорегистратора. На данный момент это наиболее удобные решения для удаленного сетевого наблюдения, так как они вообще не требуют установки громоздких CMS-программ стороннего удаленного клиента.

Ознакомиться с примером такого оборудования можно по ссылке на 8-канальный гибридный видеорегистратор CAICO TECH FY-5550S-8-CH.

На что еще нужно обратить внимание!

Встречаются камеры, в которых производитель намеренно ставит программную заглушку и лишает пользователя прав на изменение параметров работы устройства. Это делается умышленно, чтобы жестко привязать покупателя исключительно к своей линейке оборудования.

Наши эксперты настоятельно рекомендуют не приобретать подобный продукт, в котором изначально присутствуют условия кабалы, даже если вам чем-то очень нравится конкретная модель.

Скрытые финансовые риски:

В условиях искусственной кабалы бренда вы будете гарантированно переплачивать за узкоспециализированные продукты. При этом более доступные и качественные аналоги аналогового рынка окажутся для вас бесполезны, так как производитель заблокировал совместимость, и устройство попросту не будет согласовано с видеорегистраторами сторонних независимых производителей. Приобретайте только открытое мультиформатное оборудование!

В этой статье мы рассмотрели ключевые проблемы и варианты их эффективного решения, с которыми чаще всего сталкиваются пользователи современных систем аналогового и гибридного видеонаблюдения высокого разрешения.

Итоговый обзор решений проблем совместимости HD-камер

Как выбрать отличные камеры — наш совет:

Если вы решили выбрать действительно лучшие устройства для своего объекта, присмотритесь к профессиональной светочувствительной видеокамере, способной транслировать четкое цветное изображение даже в условиях экстремально сложной ночной освещенности (ссылка на модель). Эта видеокамера порадует вас не только качественным 2 Мп видеопотоком, но и обеспечит безупречную стабильную работу как днем, так и в ночное время суток.

Пример работы видеокамер наблюдения на демонстрационном макете

Светочувствительные видеокамеры следующего поколения:
Ниже развернуто демонстрационное оценочное видео в режиме прямой трансляции, доступной 24/7 для самостоятельного анализа качества изображения.

Как выбрать камеры с лучшей светочувствительностью?

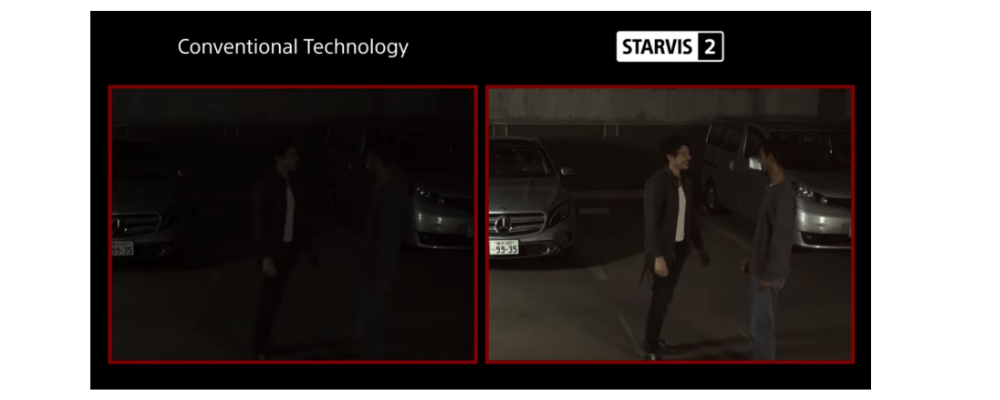

Светочувствительные видеокамеры следующего поколения: демонстрационное оценочное видео в прямой трансляции 24/7

Прямая трансляция видео в режиме 24/7 осуществляется с помощью новейшей светочувствительной IP-камеры CMOS BSI 1/1.8 2-го поколения. Это уже второе поколение новейших светочувствительных датчиков изображения, разработанных на ультрасовременной светочувствительной BSI-платформе.

Онлайн-трансляция: оценка ночного зрения и светочувствительности камер в реальном времени

На данный момент самой светочувствительной камерой является CMOS BSI 2 GEN 1/1.8. Она расположена в левом нижнем углу. Пиксельная светочувствительная технология BSI и большой оптический размер сенсора изображения уверенно доказывают свое превосходство в светочувствительности.

В среднем, самом большом окне отображается видеокамера, которая чаще всего используется пользователями — стандартные камеры наблюдения с CMOS фронтальным типом засветки пикселя, сокращенно FSI (большое окно и третье справа, отсчет сверху вниз).

Видеокамеры следующего поколения с сенсорами изображения, разработанными на прорывной светочувствительной BSI-технологии, могут захватывать видео в цвете в условиях сложной и крайне сложной освещенности. В то же время устаревшие модели камер не способны зафиксировать изображение при такой освещенности и по современным стандартам являются «слепыми» камерами, малоэффективными для ночного видения. Подробнее можно изучить по ссылке.
